Instrukcja obsługi termostatu programowalnego Hunter Set & Save 110B

Szybki przewodnik po instalacji i obsłudze termostatu programowalnego Hunter Set & Save 110B. Dowiedz się, jak podłączyć przewody, zaprogramować harmonogramy i rozwiązywać problemy.

Spis treści

Najważniejsze informacje z instrukcji

Termostat Hunter Set & Save 110B jest przeznaczony do sterowania systemami grzewczymi i chłodzącymi, takimi jak piece gazowe, olejowe, elektryczne oraz systemy millivolt. Ważne ograniczenie: Urządzenie nie obsługuje pomp ciepła ani systemów grzewczych elektrycznych 110/220V (typu baseboard).

Urządzenie posiada funkcję ochrony kompresora (3,5-minutowe opóźnienie po wyłączeniu chłodzenia) oraz wskaźnik niskiego poziomu baterii. W przypadku wyczerpania baterii, termostat wyłącza system, aby zapobiec awariom.

Instalacja

Przed przystąpieniem do instalacji należy wyłączyć zasilanie główne systemu grzewczego/chłodzącego. Należy zachować ostrożność przy demontażu starego termostatu i oznaczyć przewody przed ich odłączeniem.

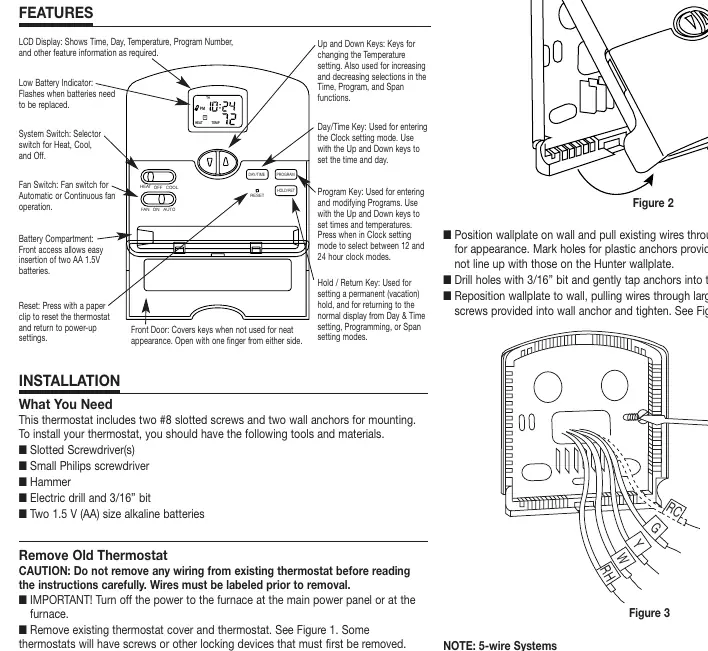

Tabela identyfikacji przewodów (Table A)
Tabela identyfikacji przewodów (Table A)
  • Narzędzia: Śrubokręt płaski, śrubokręt krzyżakowy, wiertarka z wiertłem 3/16", młotek, 2 baterie alkaliczne AA.
  • Montaż: Zamontuj płytę ścienną, przeciągnij przewody przez otwór i wypoziomuj płytę. Wywierć otwory pod kołki rozporowe, jeśli to konieczne, i przykręć płytę do ściany.
  • Podłączenie: Użyj tabeli oznaczeń przewodów (Table A) w instrukcji, aby dopasować przewody do odpowiednich zacisków (Rh, Rc, G, Y, W). W systemach 5-przewodowych usuń zworkę między Rh i Rc. W systemach 2, 3 lub 4-przewodowych pozostaw zworkę.

Obsługa i programowanie

Termostat umożliwia ustawienie 4 programów dziennie. Aby zmienić ustawienia:

  1. Ustaw przełącznik systemowy na HEAT lub COOL.
  2. Naciśnij przycisk PROGRAM, aby wejść w tryb edycji.
  3. Użyj przycisków góra/dół, aby zmienić godzinę, minuty i temperaturę dla każdego programu.
  4. Naciśnij ponownie PROGRAM, aby przejść do kolejnego kroku.

Tryb ręczny (Override): Możesz tymczasowo zmienić temperaturę, przytrzymując przycisk HOLD/RET przez 1 sekundę. Zmiana zostanie anulowana przy następnym zaprogramowanym zdarzeniu.

Ustawienia zaawansowane

  • Przełącznik HG/HE: Ustaw na HG dla pieców gazowych/olejowych. Ustaw na HE dla niektórych systemów elektrycznych z przekaźnikiem wentylatora.
  • Ustawienie Span: Pozwala regulować cykl pracy (domyślnie 2). Przytrzymaj oba przyciski góra/dół przez 3 sekundy, aby wejść w tryb regulacji. Wartość 3 wydłuża cykl, wartość 1 skraca go.

Rozwiązywanie problemów

W przypadku problemów z wyświetlaczem (np. komunikat Err, brak wyświetlacza lub zniekształcone cyfry), należy wymienić baterie na nowe i nacisnąć przycisk RESET za pomocą spinacza biurowego. Jeśli system nie uruchamia się, sprawdź, czy przełącznik systemowy jest w odpowiedniej pozycji oraz czy nie występuje opóźnienie ochrony kompresora (do 4 minut).

Informacje o producencie

Hunter

Profil marki

Praktyczna pomoc

Typowe problemy

Wyświetlacz pokazuje Err

Wymień baterie na nowe i naciśnij przycisk RESET.

Brak reakcji systemu grzewczego/chłodzącego

Sprawdź, czy przełącznik systemowy jest w pozycji HEAT lub COOL oraz czy nie trwa 4-minutowe opóźnienie ochrony kompresora.

Zniekształcony wyświetlacz

Usuń przezroczystą naklejkę ochronną (jeśli nowa instalacja) lub wymień baterie i zresetuj urządzenie.

System nie wyłącza się w trybie OFF

Wymień urządzenie na nowe.

Przed użyciem

  • Wyłącz zasilanie główne przed demontażem starego termostatu.
  • Oznacz przewody przed ich odłączeniem od starego urządzenia.
  • Upewnij się, że system nie jest pompą ciepła (urządzenie nie jest z nimi kompatybilne).
  • Zainstaluj 2 nowe baterie alkaliczne AA.
  • Ustaw przełącznik HG/HE zgodnie z typem pieca (HG dla gazu/oleju, HE dla elektrycznych).

Parametry w praktyce

Zakres temperatury
Programowalny w zakresie 45°F - 95°F (7°C - 35°C).
Ochrona kompresora
3,5-minutowe opóźnienie zapobiegające uszkodzeniu sprężarki przy szybkim cyklowaniu.

Ilustracje i schematy

  • Schematy okablowania (Wiring Diagrams) pokazują poprawne połączenia dla systemów 2, 3, 4 i 5-przewodowych.
  • Tabela A (Table A) zawiera klucz do identyfikacji oznaczeń przewodów na podstawie starego termostatu.

Zgodność modelu

  • Nie obsługuje pomp ciepła (heat pumps).
  • Nie obsługuje systemów elektrycznych 110/220V (baseboard).
  • Wymaga 2 baterii alkalicznych AA.
