Instrukcja montażu żyrandola Hunter Hartland 12-Light

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu żyrandola Hunter Hartland 12-Light (modele 13059, 13060, 13061). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja wymaga uziemienia; jeśli w miejscu montażu nie ma przewodu uziemiającego, należy przerwać pracę i skonsultować się z elektrykiem. Waga urządzenia wynosi około 12,47 kg, dlatego upewnij się, że sufit jest w stanie utrzymać ten ciężar.

Przygotowanie do instalacji

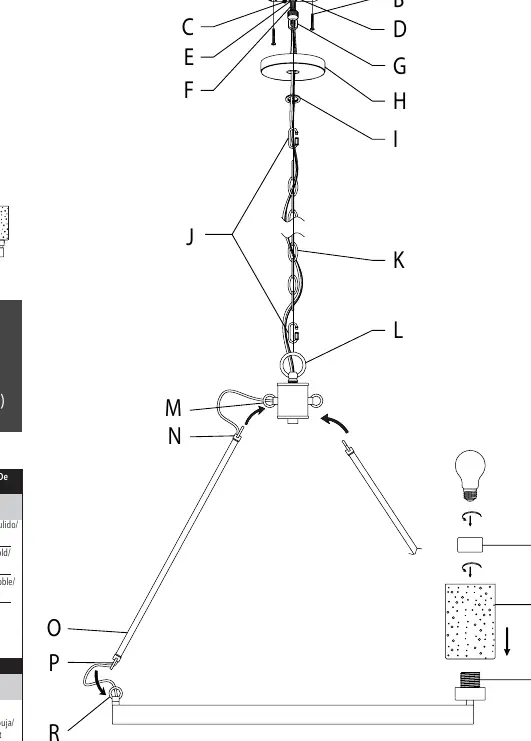

Po wyłączeniu zasilania usuń starą oprawę oświetleniową wraz ze wspornikiem montażowym. Przygotuj nowy wspornik (A), mocując do niego pręt gwintowany (F) za pomocą podkładki (D) i nakrętki sześciokątnej (E). Dopasuj pozycję pręta (F) tak, aby czasza (H) przylegała do sufitu, a następnie zabezpiecz ją nakrętką.

Montaż żyrandola

Podnieś piastę okablowania (V) i zablokuj haczyki prętów (N, P) w pętlach (R, M). Podczas instalacji czterech prętów utrzymuj ciężar żyrandola na piaście, aby uniknąć rozłączenia elementów. Przeciągnij przewody przez łańcuch (K), używając ogniw łączących (J) do połączenia łańcucha z piastą (L) oraz z pętlą czaszy (G). Jeśli konieczne jest skrócenie łańcucha, użyj szczypiec do usunięcia nadmiaru ogniw.

Podłączenie elektryczne

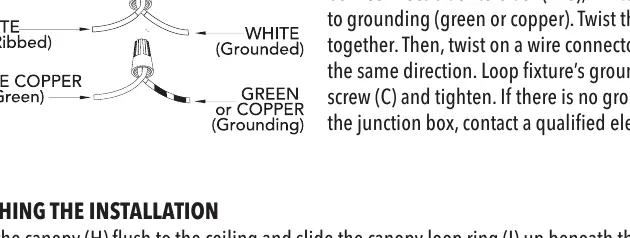

Podłącz przewody żyrandola do przewodów zasilających w puszce przyłączeniowej zgodnie z kolorami:

• Czarny do czarnego (faza)
• Biały do białego (neutralny)
• Zielony lub miedziany do uziemienia

Skręć końcówki przewodów razem i zabezpiecz je złączką. Upewnij się, że wszystkie skręty są wykonane w tym samym kierunku. Przewód uziemiający żyrandola owiń wokół śruby uziemiającej (C) i dokręć.

Wykończenie instalacji

Dociśnij czaszę (H) do sufitu i zabezpiecz ją pierścieniem pętli czaszy (I). Nałóż klosz szklany (T) na oprawkę (U) i zabezpiecz go pierścieniem oprawki (S). Zainstaluj żarówki (brak w zestawie), przestrzegając maksymalnej zalecanej mocy. Włącz zasilanie i przetestuj działanie.

Czyszczenie i konserwacja

Traktuj żyrandol delikatnie. Regularne czyszczenie zapobiega konieczności gruntownego mycia. Wyłącz światło i przetrzyj oprawę czystą, niestrzępiącą się ściereczką z bawełny lub mikrofibry. Nigdy nie rozpylaj środków czyszczących bezpośrednio na żyrandol.
