Instrukcja montażu kinkietu Hunter Perch Point
Dowiedz się, jak bezpiecznie zamontować kinkiet Hunter Perch Point. Instrukcja zawiera schemat podłączenia przewodów, kroki instalacji oraz wskazówki dotyczące konserwacji i czyszczenia lampy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do instalacji kinkietu Hunter Perch Point należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi (ANSI/NFPA 70). Jeśli nie masz doświadczenia w pracach elektrycznych, skonsultuj się z wykwalifikowanym elektrykiem.
Wymagane narzędzia:
- Drabina
- Kombinerki
- Ściągacz izolacji
- Śrubokręt
Przygotowanie do instalacji
Ostrożnie wyjmij zawartość opakowania. Zdemontuj starą oprawę oświetleniową wraz ze starym wspornikiem montażowym. Przygotuj nowy wspornik montażowy z zestawu.
Kroki montażowe:
- Wyjmij nakrętki kołpakowe (G) ze śrub montażowych (D).
- Umieść płytę montażową (A) na puszce przyłączeniowej.
- Dostosuj pozycję śrub montażowych (D), luzując nakrętki (C), tak aby śruby wystawały 5-6 mm poza płytę tylną (F) po jej założeniu.
- Po ustaleniu idealnej pozycji śrub, dokręć nakrętki (C) na przedniej stronie płyty montażowej, aby zabezpieczyć śruby (D).
- Przeciągnij przewody domowe przez środek płyty montażowej (A) i przykręć płytę do puszki przyłączeniowej za pomocą śrub (B).

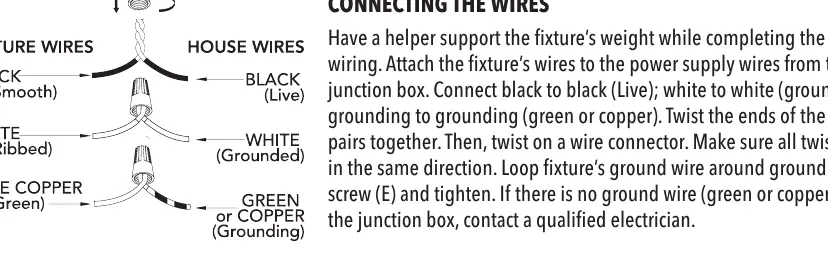

Podłączenie przewodów
Zaleca się, aby podczas podłączania przewodów druga osoba podtrzymywała ciężar lampy.
- Przewód czarny (faza): Połącz z czarnym przewodem zasilającym.
- Przewód biały (neutralny): Połącz z białym przewodem zasilającym.
- Przewód uziemiający (zielony lub miedziany): Połącz z przewodem uziemiającym instalacji domowej.
Skręć końcówki przewodów razem w tym samym kierunku, a następnie zabezpiecz je złączką (nakrętką) do przewodów. Owiń przewód uziemiający oprawy wokół śruby uziemiającej (E) i dokręć ją. Jeśli w puszce nie ma przewodu uziemiającego, przerwij instalację i skontaktuj się z elektrykiem.
Finalizacja montażu
Umieść płytę tylną (F) oprawy na śrubach montażowych (D), tak aby gwinty wystawały przez otwory. Mocno dokręć nakrętki kołpakowe (G) na śrubach (D), aż płyta tylna będzie ściśle przylegać do ściany. Zainstaluj żarówkę (brak w zestawie) zgodnie ze specyfikacją oprawy. Nie przekraczaj zalecanej mocy. Włącz zasilanie i przetestuj lampę.
Czyszczenie i konserwacja
Regularne czyszczenie pozwala uniknąć konieczności gruntownego czyszczenia. Wyłącz światło i przetrzyj oprawę czystą, niestrzępiącą się ściereczką bawełnianą lub z mikrofibry. Nigdy nie rozpylaj środków czyszczących bezpośrednio na oprawę.
Informacje o producencie
Hunter
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce
Jeśli w miejscu instalacji nie ma przewodu uziemiającego (zielonego lub miedzianego), natychmiast przerwij instalację i skonsultuj się z wykwalifikowanym elektrykiem.
Śruby montażowe nie pasują do płyty tylnej
Dostosuj długość śrub montażowych (D), luzując nakrętki (C) i wkręcając lub wykręcając śruby, aż będą wystawać 5-6 mm poza płytę tylną.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj drabinę, kombinerki, ściągacz izolacji i śrubokręt.
- Upewnij się, że posiadasz żarówkę (nie jest dołączona do zestawu).
- Sprawdź, czy w puszce przyłączeniowej znajduje się przewód uziemiający.
Parametry w praktyce
- Zgodność elektryczna
- Instalacja musi być zgodna z normami ANSI/NFPA 70.
Ilustracje i schematy
- Schemat połączeń: Czarny przewód oprawy łączy się z czarnym przewodem zasilania (faza), biały z białym (neutralny), a miedziany/zielony z uziemieniem.
Zgodność modelu
- Żarówka nie jest dołączona do zestawu. Nie przekraczaj zalecanej mocy żarówki.
