Instrukcja obsługi sterownika kompresora Secop 105N467x
Pobierz instrukcję obsługi sterownika kompresora Secop 105N467x. Znajdziesz tu schematy połączeń, specyfikację techniczną, wymagania dotyczące przepływu powietrza oraz ważne ostrzeżenia serwisowe dotyczące czynnika R290.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne techniczne dla sterowników kompresorów Secop serii 105N467x. Instrukcja skupia się na prawidłowym podłączeniu elektrycznym, wymaganiach dotyczących warunków pracy oraz bezpieczeństwie serwisowym, szczególnie w przypadku urządzeń wykorzystujących czynnik chłodniczy R290.

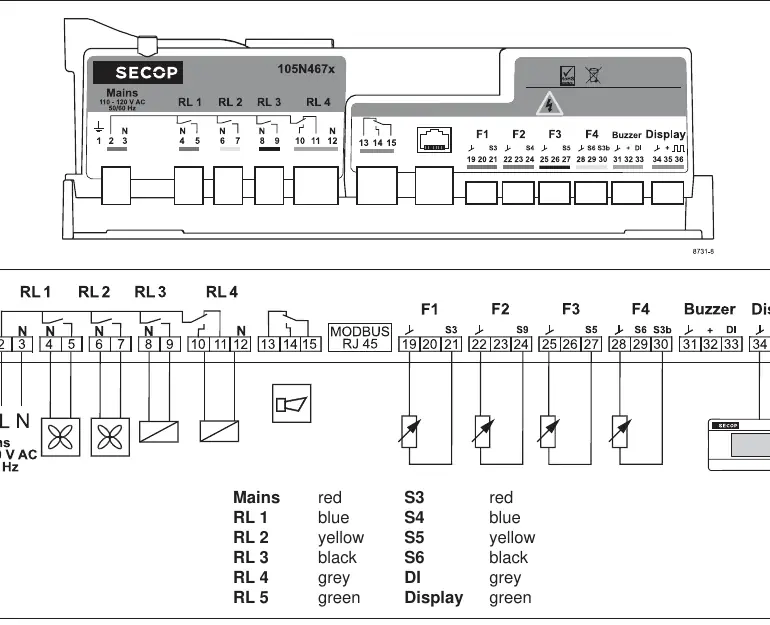

Schemat połączeń elektrycznych
Sterownik posiada dedykowane złącza dla zasilania, przekaźników (RL 1-5), czujników (S3-S6), wejścia cyfrowego (DI) oraz wyświetlacza. Należy bezwzględnie przestrzegać kolorystyki przewodów:
- Zasilanie (Mains): czerwony
- RL 1: niebieski
- RL 2: żółty
- RL 3: czarny
- RL 4: szary
- RL 5: zielony
- S3: czerwony
- S4: niebieski
- S5: żółty
- S6: czarny
- DI: szary
- Wyświetlacz (Display): zielony
Warunki pracy i instalacja
Dla zapewnienia poprawnego działania sterownika i kompresora należy spełnić następujące wymagania:

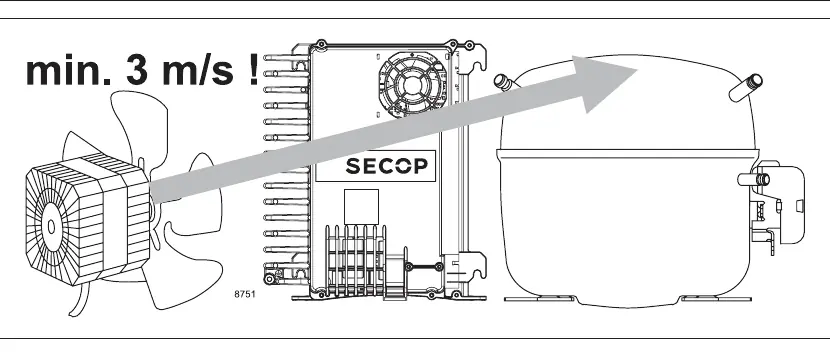

- Przepływ powietrza: wymagane minimum 3 m/s.
- Napięcie zasilania: 115 V (+15% / -20%).
- Częstotliwość: 50/60 Hz.
- Moc wejściowa: 1000 W przy 115 V.
- Temperatura pracy: od -14 °F do 109 °F (ok. -25 °C do 43 °C).
- Temperatura przechowywania: od -4 °F do 158 °F (ok. -20 °C do 70 °C).
- Wilgotność:< 90% RH, bez kondensacji.
Serwis i bezpieczeństwo
W przypadku serwisowania urządzeń z czynnikiem chłodniczym R290 należy zachować szczególną ostrożność. Czynnik ten jest łatwopalny. Wszelkie prace serwisowe muszą być wykonywane przez wykwalifikowany personel z użyciem odpowiednich narzędzi, aby uniknąć ryzyka zapłonu.
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Ryzyko związane z czynnikiem R290
Podczas serwisu należy zachować najwyższą ostrożność, ponieważ R290 jest czynnikiem łatwopalnym. Używaj odpowiednich narzędzi i procedur bezpieczeństwa.
Przegrzewanie się sterownika
Upewnij się, że zapewniony jest przepływ powietrza o prędkości co najmniej 3 m/s wokół urządzenia.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 115 V (+15% / -20%).
- Zweryfikuj poprawność połączeń elektrycznych zgodnie z kolorystyką przewodów podaną w instrukcji.
- Upewnij się, że zapewniona jest odpowiednia wentylacja (przepływ powietrza 3 m/s).
- Sprawdź, czy warunki otoczenia (temperatura i wilgotność) są zgodne ze specyfikacją.
Parametry w praktyce
- Napięcie zasilania
- 115 V z tolerancją +15% / -20%.
- Moc wejściowa
- 1000 W przy napięciu 115 V.
- Przepływ powietrza
- Wymagane minimum 3 m/s dla poprawnego chłodzenia.
Ilustracje i schematy
- Schemat połączeń przedstawia piny od 1 do 36, w tym złącza zasilania, przekaźników (RL), czujników (S3-S6), wejścia cyfrowego (DI) oraz wyświetlacza.
- Instrukcja zawiera przypisanie kolorów przewodów do poszczególnych funkcji sterownika.
Zgodność modelu
- Sterownik przeznaczony dla kompresorów Secop serii SLV.
- Praca w zakresie częstotliwości 50/60 Hz.
