Instrukcja obsługi sterownika sprężarki Secop 105N4100
Poznaj zasady podłączenia, wymagania dotyczące przepływu powietrza oraz parametry techniczne sterownika sprężarki Secop 105N4100 dla systemów 115V.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i eksploatacji sterownika Secop 105N4100 przeznaczonego do sprężarek NLV zasilanych napięciem 115V (50/60Hz). Kluczowym wymogiem dla poprawnej pracy urządzenia jest zapewnienie odpowiedniego przepływu powietrza chłodzącego (min. 3 m/s) zarówno dla sprężarki, jak i radiatora sterownika.
Podłączenie elektryczne
Sterownik posiada dedykowane złącza dla zasilania sieciowego (MAINS) oraz interfejsów sterujących:
- MAINS: Złącza L, N oraz uziemienie (PE) dla zasilania 115V.
- DWI (Dual Wire Interface): Złącza GND, RX, TX.
- Wejścia sterujące: Złącza dla sygnału częstotliwości (R-, R+), odszraniania (DFR), termostatu oraz trybu AEO.
- Złącza: Wykorzystywane są konektory płaskie 6.3 x 0.8 oraz złącza typu JST VH.
Wymagania dotyczące chłodzenia
Aby zapewnić trwałość i poprawną pracę układu, należy bezwzględnie przestrzegać wymogu przepływu powietrza o prędkości co najmniej 3 m/s. Powietrze musi skutecznie opływać zarówno korpus sprężarki, jak i radiator (heatsink) sterownika. Niewłaściwe ukierunkowanie strumienia powietrza może prowadzić do przegrzania komponentów.
Serwis i naprawa
W przypadku urządzeń wykorzystujących czynnik chłodniczy R290 należy zachować szczególne środki ostrożności podczas prac serwisowych. Podczas lutowania króćców ssących (Direct Intake) temperatura w punkcie lutowania nie może przekroczyć 150 stopni Celsjusza (302 stopnie Fahrenheita). Zaleca się stosowanie lutu fosforowego (LP7) lub srebrnego.
Dane techniczne
- Napięcie zasilania: 115 V (± 10%)
- Częstotliwość: 50/60 Hz
- Maksymalna moc wejściowa: 1000 W
- Temperatura pracy: +5 °C do +43 °C (wilgotność poniżej 90% RH, bez kondensacji)
- Temperatura przechowywania: -25 °C do +70 °C (wilgotność poniżej 90% RH, bez kondensacji)
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sterownika lub sprężarki
Sprawdź, czy zapewniony jest przepływ powietrza o prędkości min. 3 m/s bezpośrednio na radiator sterownika i korpus sprężarki.
Ryzyko uszkodzenia podczas lutowania
Podczas lutowania króćców ssących nie przekraczaj temperatury 150°C (302°F) w punkcie lutowania.
Przed użyciem
- Sprawdź napięcie zasilania (115V ± 10%).
- Upewnij się, że wentylator zapewnia przepływ powietrza 3 m/s na radiator.
- Zweryfikuj poprawność połączeń elektrycznych zgodnie ze schematem (L, N, PE).
- Sprawdź, czy otoczenie spełnia wymogi temperaturowe (+5 do +43°C).
Ilustracje i schematy

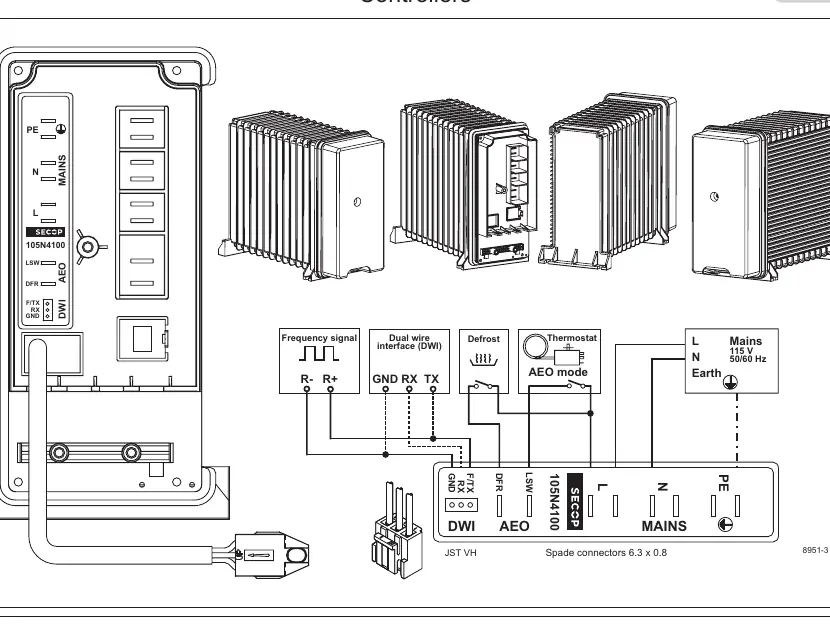

- Schemat połączeń pokazuje podłączenie zasilania MAINS oraz interfejsów DWI, termostatu i sygnału częstotliwości.

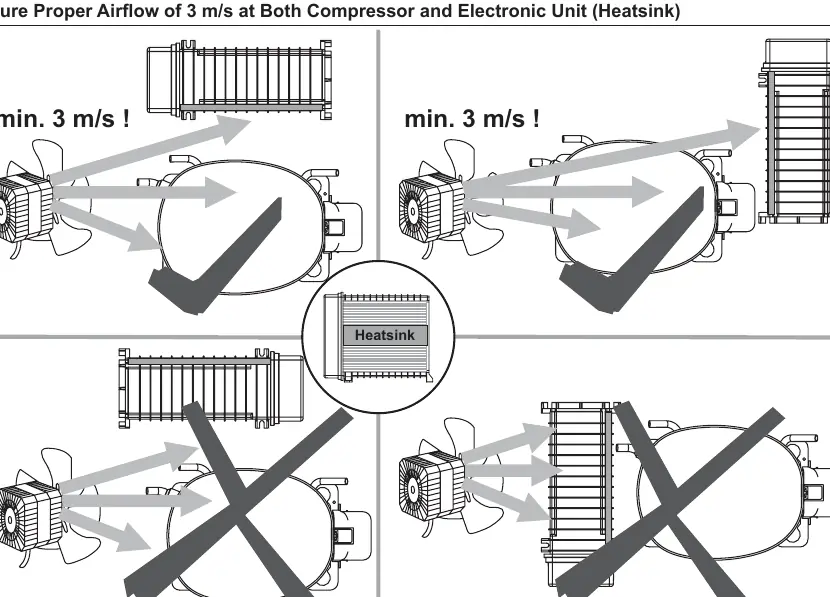

- Rysunki przepływu powietrza ilustrują poprawne (strzałki z haczykiem) i niepoprawne (strzałki z krzyżykiem) ustawienie wentylatora względem radiatora.
Zgodność modelu
- Sterownik przeznaczony wyłącznie do sprężarek serii NLV.
- Wymaga zasilania 115V 50/60Hz.
