Instrukcja obsługi sterownika sprężarki Secop 105N446X
Przewodnik techniczny dla sterowników sprężarek Secop serii 105N446X. Zawiera schematy połączeń elektrycznych, wytyczne dotyczące chłodzenia, warunki pracy oraz instrukcje serwisowe dla czynnika R290.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i eksploatacji sterowników sprężarek Secop serii 105N446X (100-127V 50/60Hz). Kluczowe aspekty obejmują prawidłowe podłączenie elektryczne, zapewnienie odpowiedniego chłodzenia sprężarki oraz przestrzeganie procedur serwisowych przy użyciu czynnika chłodniczego R290.
Podłączenie elektryczne
Sterownik posiada złącza typu spade (6.3 mm / 1/4 cala). Schemat połączeń obejmuje:
- MAINS: Zasilanie 115V AC 50/60Hz (L, N, Earth).
- AEO: Podłączenie termostatu dla trybu AEO.
- Freq./DWI: Podłączenie sygnału częstotliwości lub trybu DWI.
- SWI: Wejście przełącznika.
- PE: Uziemienie ochronne.
- Comp.: Wyjście na sprężarkę DLV (złącza XV, XU, XW).
Wymagania dotyczące chłodzenia
Prawidłowa praca sprężarki wymaga zapewnienia odpowiedniego przepływu powietrza. Minimalna prędkość przepływu powietrza wynosi 3 m/s. Należy upewnić się, że strumień powietrza jest skierowany bezpośrednio na sprężarkę i sterownik, zgodnie z zalecanymi kierunkami montażu wentylatora.
Serwis i naprawa
W przypadku prac serwisowych przy użyciu czynnika R290 należy zachować szczególną ostrożność. Podczas lutowania złączy ssących (Direct Intake) temperatura w gnieździe nie może przekroczyć 150 stopni Celsjusza (302 stopnie Fahrenheita). Należy stosować lut fosforowy (LP7) lub srebrny.
Dane techniczne
- Napięcie zasilania: 100-127 V (± 10%)
- Częstotliwość: 50/60 Hz
- Moc znamionowa: 450 W
- Temperatura pracy: +5 °C do +43 °C
- Wilgotność pracy: < 90% RH (bez kondensacji)
- Temperatura przechowywania: -25 °C do +70 °C
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sprężarki
Sprawdź, czy przepływ powietrza chłodzącego wynosi co najmniej 3 m/s i czy wentylator jest ustawiony zgodnie z zaleceniami.
Ryzyko uszkodzenia podczas lutowania
Nie przekraczaj temperatury 150 stopni Celsjusza przy gnieździe złącza ssącego.
Przed użyciem
- Sprawdź napięcie zasilania (100-127V).
- Upewnij się, że wentylator zapewnia przepływ powietrza min. 3 m/s.
- Zweryfikuj poprawność połączeń elektrycznych zgodnie ze schematem (MAINS, AEO, Freq/DWI, Comp).
- Sprawdź, czy temperatura otoczenia mieści się w zakresie +5 do +43 stopni Celsjusza.
Parametry w praktyce
- Airflow 3 m/s
- Minimalna wymagana prędkość przepływu powietrza chłodzącego dla poprawnej pracy urządzenia.
- Input power rating 450 W
- Maksymalna moc pobierana przez sterownik/sprężarkę.
- Humidity < 90% rH
- Dopuszczalna wilgotność względna powietrza w miejscu pracy, bez kondensacji.
Ilustracje i schematy

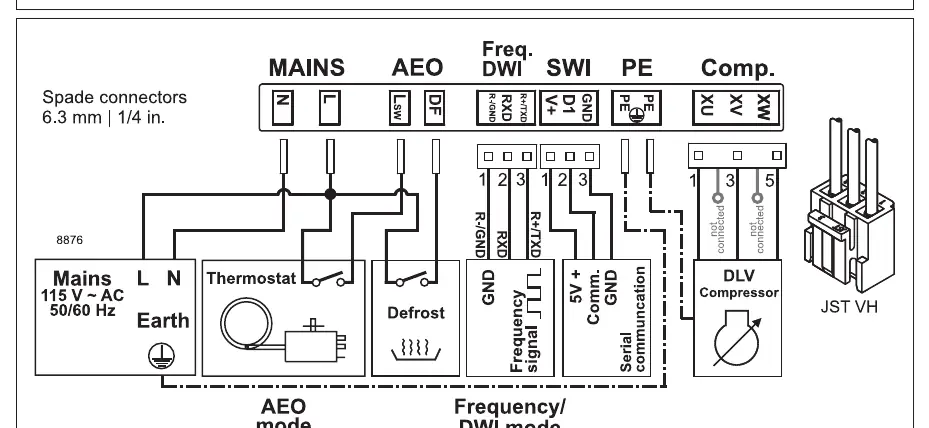

- Schemat połączeń pokazuje rozmieszczenie pinów dla zasilania, termostatu, sygnału częstotliwości oraz wyjścia na sprężarkę.

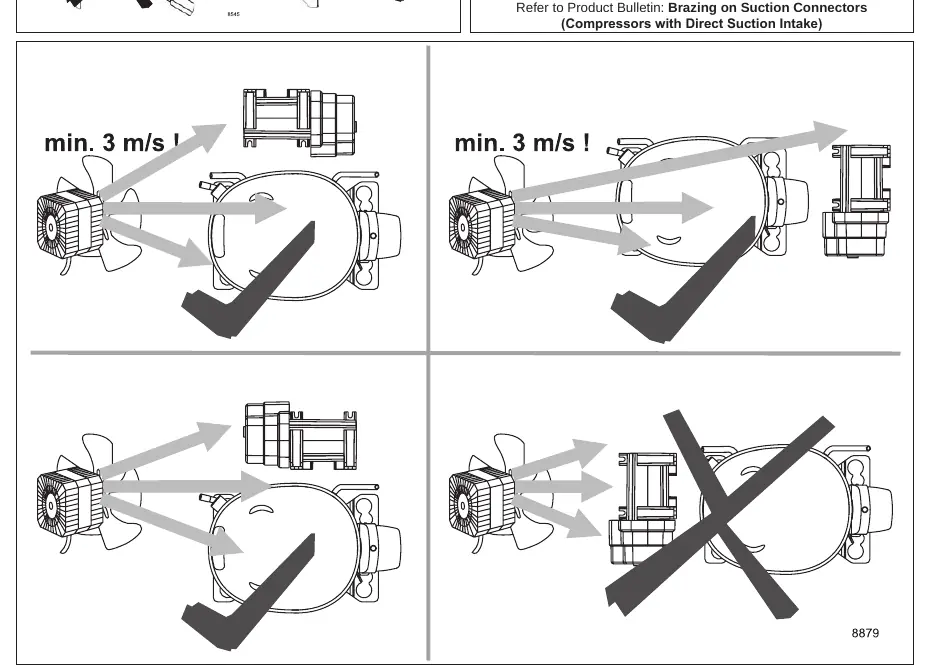

- Rysunki przepływu powietrza wskazują poprawne (zaznaczone haczykiem) i niepoprawne (zaznaczone krzyżykiem) ustawienie wentylatora względem sprężarki.
Zgodność modelu
- Sterownik przeznaczony dla sprężarek serii DLV.
- Wymaga stosowania lutu fosforowego (LP7) lub srebrnego przy naprawach złączy ssących.
