Instrukcja obsługi sterowników sprężarek Secop NLV
Szybki przewodnik techniczny dotyczący instalacji, podłączenia elektrycznego oraz warunków eksploatacji sterowników sprężarek Secop serii NLV (modele 105N49xx).
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne techniczne dla sterowników sprężarek Secop serii NLV (modele 105N4960, 105N4964, 105N4962, 105N4966, 105N4972 oraz 105N491x). Dokument skupia się na prawidłowym podłączeniu elektrycznym, wymogach dotyczących przepływu powietrza oraz procedurach serwisowych przy użyciu czynnika chłodniczego R290.
Podłączenie elektryczne
Sterowniki obsługują zasilanie 100-240V lub 220-240V (zależnie od modelu) przy częstotliwości 50/60 Hz. Schematy połączeń obejmują:
- Zasilanie sieciowe (L, N, PE).
- Interfejsy komunikacyjne: Modbus, Single wire (SWI), Dual wire (DWI) oraz sygnał częstotliwościowy.
- Złącza dla termostatu, odszraniania (defrost) oraz wentylatora skraplacza.
- Złącza typu RAST 5, RAST 2.5 oraz konektory płaskie 6.3 x 0.8 mm.
Warunki pracy i instalacja
Dla zapewnienia poprawnej pracy sprężarki wymagany jest wymuszony przepływ powietrza o prędkości co najmniej 3 m/s. Należy unikać blokowania przepływu powietrza wokół sprężarki i sterownika.
- Temperatura otoczenia podczas pracy: +5°C do +43°C.
- Wilgotność: poniżej 90% RH (bez kondensacji).
- Temperatura przechowywania: -25°C do +70°C.
- Maksymalna moc wejściowa: 1000 W.
Serwis i konserwacja
Podczas prac serwisowych przy układach z czynnikiem R290 należy zachować szczególne środki ostrożności ze względu na łatwopalność czynnika. W przypadku lutowania króćców ssących (Direct Intake), temperatura w punkcie lutowania nie może przekroczyć 150°C (302°F). Należy chronić sprzęt elektryczny przed kontaktem z olejem, chemikaliami i wodą.
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sprężarki
Sprawdź, czy zapewniony jest przepływ powietrza o prędkości min. 3 m/s zgodnie ze schematami montażowymi.
Ryzyko uszkodzenia podczas lutowania
Podczas lutowania króćców ssących temperatura w punkcie lutowania nie może przekroczyć 150°C.
Przed użyciem
- Sprawdź zgodność napięcia zasilania (100-240V lub 220-240V) z modelem sterownika.
- Upewnij się, że zapewniony jest przepływ powietrza min. 3 m/s.
- Sprawdź poprawność podłączenia uziemienia (PE).
- Upewnij się, że urządzenie jest chronione przed olejem, wodą i chemikaliami.
Parametry w praktyce
- Airflow 3 m/s
- Minimalna prędkość wymuszonego przepływu powietrza niezbędna do chłodzenia sprężarki.
- Supply voltage (± 10 %)
- Dopuszczalna tolerancja napięcia zasilania dla stabilnej pracy sterownika.
- Humidity < 90 % rH
- Warunki pracy muszą być niekondensujące, aby uniknąć zwarć w układach elektronicznych.
Ilustracje i schematy

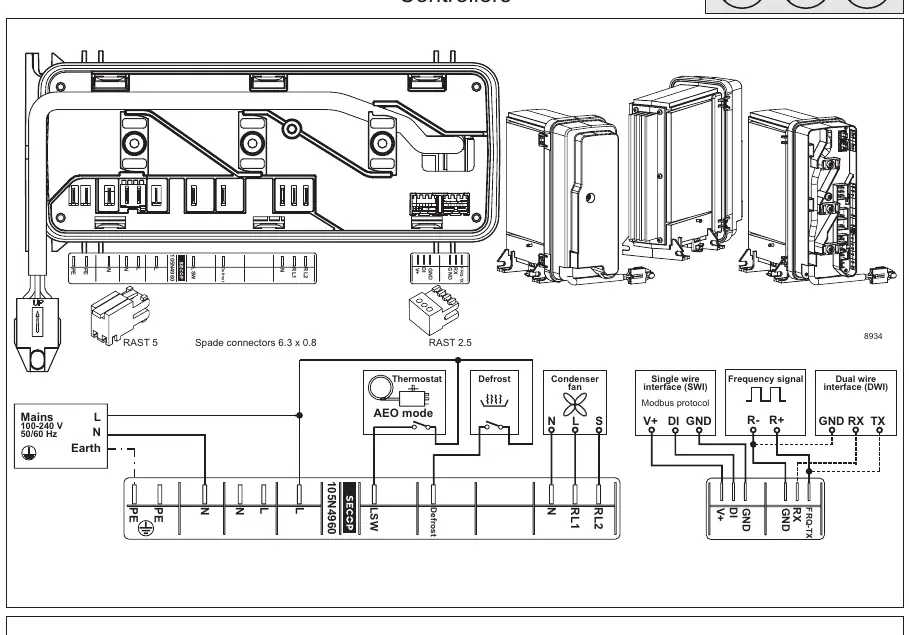

- Schematy pokazują rozmieszczenie pinów dla złączy RAST 5, RAST 2.5 oraz konektorów płaskich.

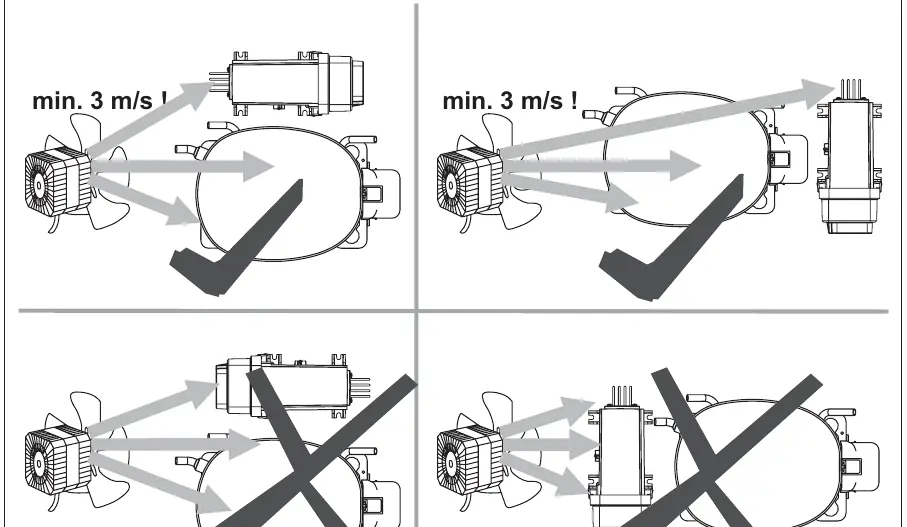

- Wskazano poprawne kierunki nadmuchu powietrza na sprężarkę (strzałki z oznaczeniem min. 3 m/s).
- Ilustracje serwisowe pokazują poprawne ułożenie przewodów uziemiających.
Zgodność modelu
- Sterowniki serii 105N49xx są dedykowane do konkretnych modeli sprężarek NLV.
- Wymagane jest stosowanie dedykowanych złączy (RAST 5, RAST 2.5) zgodnie ze schematem.
