Instrukcja obsługi sterownika sprężarki Secop 105N4962
Szybki przewodnik po instalacji i parametrach pracy sterowników sprężarek Secop serii NLV (105N4962, 105N4966, 105N4972). Zawiera schematy połączeń elektrycznych, wymagania dotyczące przepływu powietrza oraz wytyczne serwisowe dla czynnika...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i eksploatacji sterowników sprężarek Secop serii NLV (modele 105N4962, 105N4966, 105N4972). Kluczowe wymagania obejmują zapewnienie odpowiedniego przepływu powietrza chłodzącego (min. 3 m/s) oraz przestrzeganie rygorystycznych zasad bezpieczeństwa podczas prac serwisowych przy układach z czynnikiem R290.
Podłączenie elektryczne
Sterownik obsługuje zasilanie 100-240 V (50/60 Hz). Schemat połączeń obejmuje:
- Zasilanie sieciowe (L, N, PE).
- Interfejsy komunikacyjne: Single wire (SWI), Modbus protocol, Dual wire (DWI) oraz sygnał częstotliwościowy.
- Wyjścia sterujące: Termostat, Defrost, wentylator skraplacza (Condenser fan).
- Złącza typu RAST 5, RAST 2.5 oraz konektory płaskie 6.3 x 0.8 mm.
Wymagania instalacyjne i chłodzenie
Prawidłowa praca sprężarki wymaga zapewnienia wymuszonego przepływu powietrza o prędkości co najmniej 3 m/s. Należy upewnić się, że strumień powietrza jest skierowany bezpośrednio na sprężarkę i sterownik zgodnie z ilustracjami w instrukcji. Niewłaściwe ukierunkowanie nawiewu jest niedopuszczalne.
Bezpieczeństwo i serwis
Sprzęt elektryczny musi być chroniony przed kontaktem z olejem, chemikaliami i wodą. W przypadku serwisowania układów z czynnikiem R290 należy zachować szczególną ostrożność. Podczas lutowania króćców ssących (Direct Intake) temperatura na gnieździe nie może przekroczyć 150°C (302°F). Należy stosować lut fosforowy (LP7) lub srebrny.
Dane techniczne
- Napięcie zasilania: 100-240 V (± 10%)
- Częstotliwość: 50/60 Hz
- Maksymalny pobór mocy: 1000 W
- Temperatura pracy: +5°C do +43°C (wilgotność < 90% RH, bez kondensacji)
- Temperatura przechowywania: -25°C do +70°C (wilgotność < 90% RH, bez kondensacji)
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sprężarki
Sprawdź, czy przepływ powietrza chłodzącego wynosi co najmniej 3 m/s i czy jest skierowany bezpośrednio na sprężarkę.
Ryzyko uszkodzenia podczas lutowania
Podczas lutowania króćców ssących temperatura na gnieździe nie może przekroczyć 150°C. Używaj lutu fosforowego lub srebrnego.
Przed użyciem
- Sprawdź napięcie zasilania (100-240 V, 50/60 Hz).
- Upewnij się, że urządzenie jest chronione przed wodą, olejem i chemikaliami.
- Zweryfikuj poprawność połączeń elektrycznych zgodnie ze schematem (RAST 5, RAST 2.5).
- Zapewnij wymuszony przepływ powietrza o prędkości min. 3 m/s.
- Sprawdź warunki otoczenia (temperatura +5°C do +43°C).
Parametry w praktyce
- Airflow 3 m/s
- Minimalna prędkość wymuszonego przepływu powietrza niezbędna do poprawnego chłodzenia sprężarki.
- Supply voltage 100-240 V (± 10%)
- Dopuszczalny zakres napięcia zasilania sieciowego.
- Input power, max. 1000 W
- Maksymalna moc pobierana przez układ, którą należy uwzględnić przy doborze zabezpieczeń.
Ilustracje i schematy

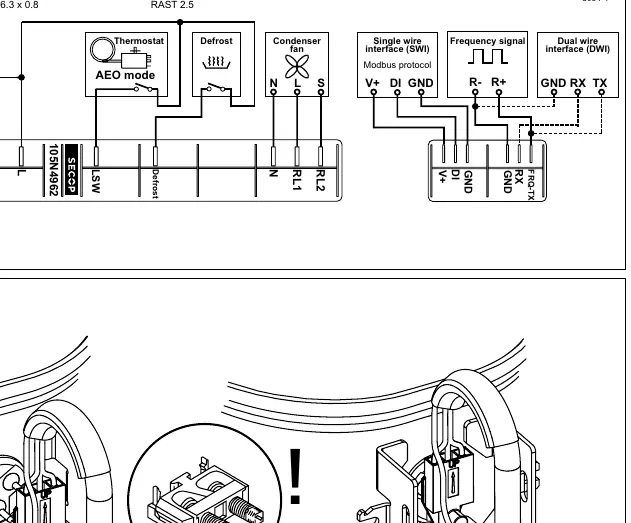

- Schemat połączeń pokazuje podłączenie zasilania, termostatu, funkcji odszraniania oraz wentylatora skraplacza.

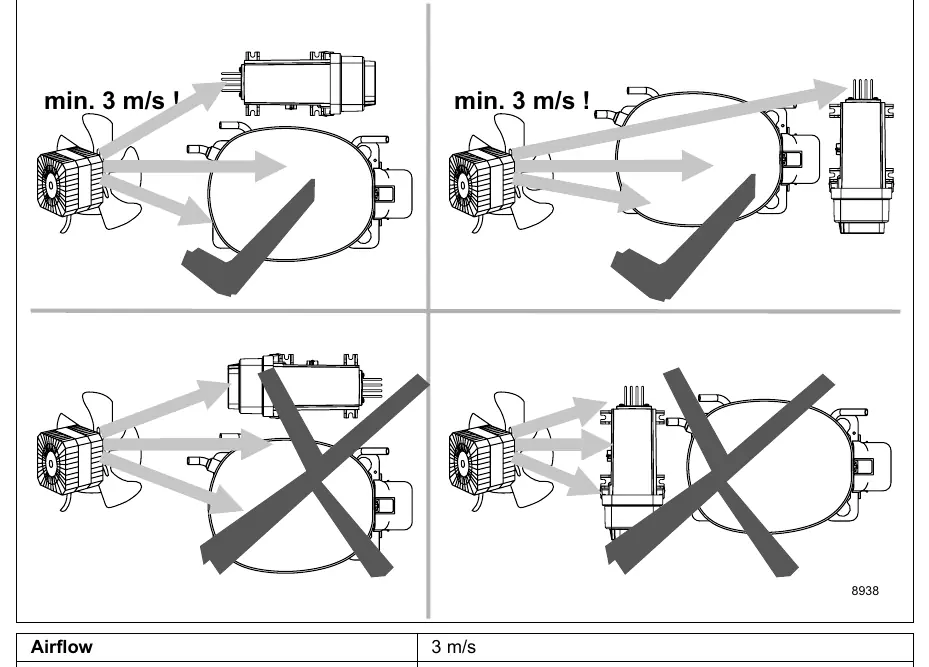

- Ilustracje przepływu powietrza wskazują prawidłowe (strzałki z haczykiem) i nieprawidłowe (strzałki z krzyżykiem) ustawienie wentylatora względem sprężarki.
Zgodność modelu
- Sterownik przeznaczony do sprężarek serii NLV.
- Obsługuje protokół Modbus oraz interfejsy SWI i DWI.
