Instrukcja obsługi sterownika sprężarki Secop 105N496x Series
Przewodnik techniczny dla sterowników sprężarek Secop serii 105N496x. Zawiera schematy połączeń elektrycznych, wytyczne dotyczące przepływu powietrza, warunki pracy oraz instrukcje serwisowe dla układów z czynnikiem R290.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji, podłączenia elektrycznego oraz warunków eksploatacji sterowników sprężarek Secop serii 105N496x. Urządzenia te są przeznaczone do pracy z zasilaniem 100-240V 50/60Hz. Kluczowym wymogiem dla poprawnej pracy jest zapewnienie odpowiedniego chłodzenia sprężarki.
Podłączenia elektryczne
Sterownik obsługuje różne interfejsy komunikacyjne i sterujące. Główne złącza obejmują:
- Zasilanie sieciowe: L, N oraz uziemienie (PE).
- Złącza sterujące: Termostat, Defrost (odszranianie), Condenser fan (wentylator skraplacza).
- Interfejsy komunikacyjne: Modbus (V+, DI, GND), Single wire interface (SWI), Dual wire interface (DWI) oraz sygnał częstotliwościowy (R-, R+).
- Typy złączy: RAST 5, RAST 2.5 oraz konektory płaskie 6.3 x 0.8.
Wymagania dotyczące przepływu powietrza
Prawidłowe chłodzenie sprężarki jest niezbędne dla jej trwałości. Wymagany jest wymuszony przepływ powietrza o prędkości minimalnej 3 m/s. Należy zwrócić uwagę na kierunek nadmuchu wentylatora względem korpusu sprężarki i sterownika, aby zapewnić efektywne odprowadzanie ciepła.
Serwis i naprawa
W przypadku serwisowania układów z czynnikiem chłodniczym R290 należy zachować szczególne środki ostrożności ze względu na jego palność. Podczas lutowania króćców ssących (Direct Intake) temperatura w gnieździe nie może przekroczyć 150°C (302°F). Należy stosować lut fosforowy (LP7) lub srebrny.
Dane techniczne
- Napięcie zasilania: 100-240 V (± 10%)
- Częstotliwość: 50/60 Hz
- Maksymalna moc wejściowa: 1000 W
- Temperatura pracy: +5°C do +43°C (wilgotność < 90% RH, bez kondensacji)
- Temperatura przechowywania: -25°C do +70°C (wilgotność < 90% RH, bez kondensacji)
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sprężarki
Sprawdź, czy prędkość przepływu powietrza chłodzącego wynosi co najmniej 3 m/s i czy kierunek nadmuchu jest zgodny z zaleceniami producenta.
Ryzyko uszkodzenia podczas lutowania
Podczas lutowania króćców ssących nie przekraczaj temperatury 150°C w gnieździe, aby nie uszkodzić komponentów wewnętrznych.
Przed użyciem
- Sprawdź napięcie zasilania (100-240V 50/60Hz).
- Upewnij się, że zapewniono wymuszony przepływ powietrza min. 3 m/s.
- Zweryfikuj poprawność połączeń elektrycznych zgodnie ze schematem dla wybranego interfejsu (Modbus, SWI, DWI).
- Sprawdź, czy warunki otoczenia mieszczą się w zakresie +5°C do +43°C.
Parametry w praktyce
- 100-240 V (± 10%)
- Dopuszczalny zakres napięcia zasilania sieciowego.
Ilustracje i schematy

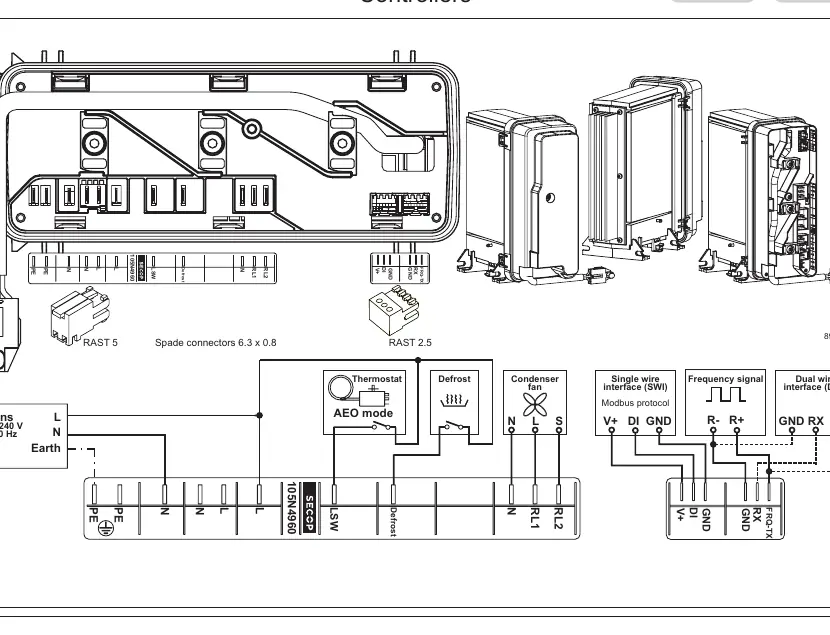

- Schemat elektryczny przedstawia podłączenia zasilania, termostatu, odszraniania oraz wentylatora.

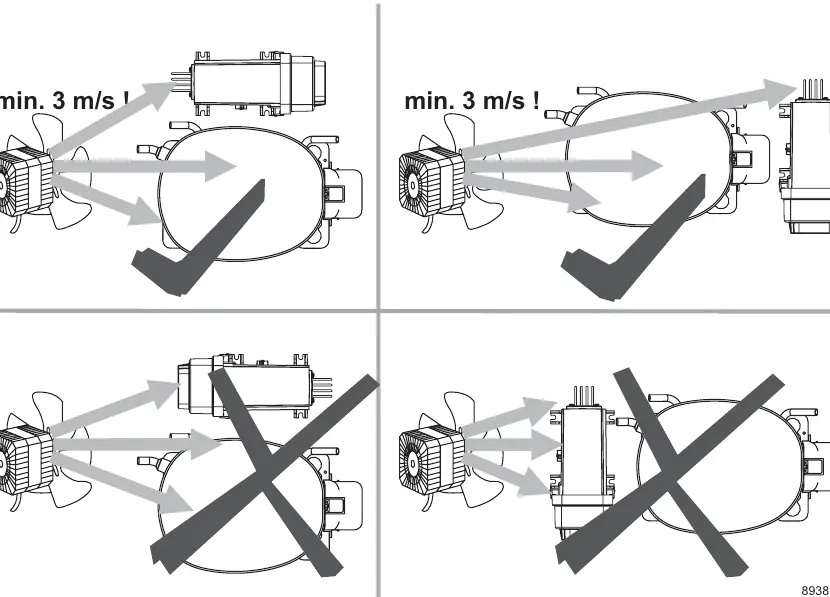

- Rysunki przepływu powietrza wskazują poprawne (strzałki z haczykiem) i niepoprawne (strzałki przekreślone) ustawienie wentylatora względem sprężarki.
Zgodność modelu
- Sterownik przeznaczony do serii sprężarek NLV.
- Wymaga przestrzegania procedur dla czynnika R290 przy serwisowaniu.
