Instrukcja obsługi sterownika Secop 105N4120

Szybki przewodnik po sterowniku Secop 105N4120 dla sprężarek NLV-CN. Zawiera informacje o instalacji, podłączeniu, sterowaniu prędkością (AEO, częstotliwość, DWI) oraz dane techniczne.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, konfiguracji i eksploatacji sterownika Secop 105N4120 przeznaczonego do sprężarek serii NLV-CN. Sterownik obsługuje trzy tryby sterowania prędkością: sygnał częstotliwościowy, pracę termostatyczną z AEO (Adaptive Energy Optimization) oraz komunikację szeregową DWI. Instalacja musi być przeprowadzona przez wykwalifikowany personel.

Instalacja

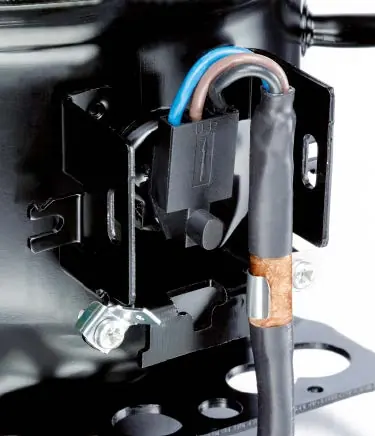

Prawidłowe podłączenie uziemienia i ekranu kabla
Prawidłowe podłączenie uziemienia i ekranu kabla
Prawidłowe użycie obcinaka do rur
Prawidłowe użycie obcinaka do rur
Widok ogólny sprężarki Secop
Widok ogólny sprężarki Secop
Porównanie różnych konfiguracji montażowych sterownika
Porównanie różnych konfiguracji montażowych sterownika

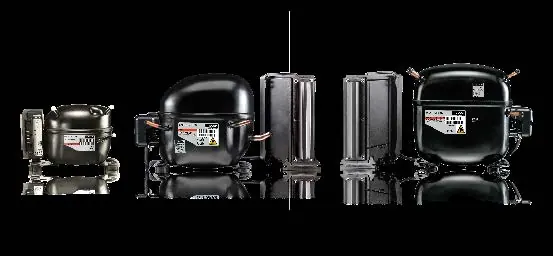

Warianty montażu sterownika przy sprężarce
Warianty montażu sterownika przy sprężarce
  • Przepływ powietrza: Należy zapewnić przepływ powietrza o prędkości min. 3 m/s zarówno dla sprężarki, jak i jednostki elektronicznej. Strumień powietrza dla elektroniki musi być skierowany na radiator.
  • Uziemienie: Sterownik i sprężarka muszą być podłączone do uziemienia ochronnego (PE). Wszystkie przewody PE w aplikacji należy połączyć w jednym punkcie gwiazdowym, aby uniknąć prądów pętli.
  • Ekranowanie: Miedziany ekran kabla sterownika musi być prawidłowo zamocowany w zacisku przy sprężarce dla optymalnej wydajności EMC.
  • Ostrzeżenie dotyczące lutowania: Podczas usuwania sprężarki z systemu rury należy przeciąć. Nigdy nie używać palnika do usuwania lutowanych rur. Maksymalna temperatura przy gnieździe ssącym wynosi 150°C.

Podłączenia

Sterownik posiada 6 głównych punktów podłączenia:

  • 1: Uziemienie ochronne (PE)
  • 2: Neutralny (N)
  • 3: Faza (L)
  • 4: Termostat (tylko dla AEO)
  • 5: Odszranianie (Defrost)
  • 6: Częstotliwość/DWI

Wszystkie przewody sygnałowe muszą być oddzielone od przewodów zasilających. Maksymalna długość kabla sygnałowego nie może przekraczać 3 metrów.

Sterowanie prędkością

  • AEO (Adaptive Energy Optimization): Tryb automatyczny, w którym prędkość jest obliczana na podstawie czasu pracy (cyklu). Idealny do stabilnych warunków, np. zamrażarek.
  • Sygnał częstotliwościowy: Prędkość zmienia się liniowo między 66 Hz (2000 obr./min) a 150 Hz (4500 obr./min). Częstotliwość 10-50 Hz powoduje zatrzymanie sprężarki.
  • DWI (Dual Wire Interface): Dwukierunkowy protokół komunikacyjny umożliwiający monitorowanie parametrów takich jak zużycie energii, rzeczywista prędkość i status błędów.

Odszranianie

Sterownik obsługuje odszranianie gorącym gazem (dwustopniowe) oraz elektryczne. W trybie gorącego gazu sterownik przełącza się na zdefiniowaną prędkość, aby uniknąć przedostania się ciekłego czynnika chłodniczego do sprężarki.

Dane techniczne

  • Napięcie nominalne: 220–240 V AC
  • Zakres napięcia pracy: 187–264 V AC
  • Częstotliwość: 50–60 Hz
  • Klasa IP: IP31
  • Temperatura pracy: 0°C do 50°C

Informacje o producencie

Secop GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Sprężarka nie uruchamia się przy sygnale częstotliwościowym.

Sprawdź, czy częstotliwość sygnału nie mieści się w zakresie 10-50 Hz, co powoduje zatrzymanie sprężarki.

Problemy z wydajnością EMC lub zakłócenia komunikacji.

Upewnij się, że miedziany ekran kabla sterownika jest prawidłowo zamocowany w zacisku przy sprężarce oraz że przewody sygnałowe są oddzielone od zasilających.

Ryzyko uszkodzenia elektroniki podczas lutowania.

Nigdy nie używaj palnika do usuwania lutowanych rur; rury należy przeciąć. Maksymalna temperatura przy gnieździe ssącym to 150°C.

Przed użyciem

  • Sprawdź, czy napięcie zasilania mieści się w zakresie 187-264 V AC.
  • Upewnij się, że zapewniono przepływ powietrza min. 3 m/s na radiator sterownika.
  • Podłącz uziemienie ochronne (PE) do sterownika i sprężarki.
  • Upewnij się, że długość kabli sygnałowych nie przekracza 3 metrów.
  • Sprawdź, czy wszystkie przewody sygnałowe są odseparowane od linii zasilających.

Ilustracje i schematy

  • Schematy połączeń (1.5, 1.6) pokazują sposób podłączenia sterownika do termostatu, zaworu gorącego gazu i zasilania.
  • Wykres częstotliwości (2.2) ilustruje liniową zależność między częstotliwością sygnału (66-150 Hz) a prędkością obrotową (2000-4500 obr./min).

Zgodność modelu

  • Sterownik 105N4120 jest przeznaczony wyłącznie do sprężarek serii NLV-CN.
  • Wymagane zasilanie 220-240 V AC, 50/60 Hz.
