Instrukcja obsługi sterownika sprężarki Secop 105N46xx
Szybki przewodnik techniczny dla sterowników sprężarek Secop serii 105N46xx. Zawiera schematy połączeń elektrycznych, wytyczne dotyczące serwisu czynnika R290, wymagania dotyczące przepływu powietrza oraz specyfikacje zasilania i warunki...
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji elektrycznej oraz warunków eksploatacji sterowników sprężarek Secop serii 105N46xx. Kluczowe aspekty obejmują prawidłowe podłączenie zasilania i czujników, zapewnienie odpowiedniego przepływu powietrza chłodzącego oraz przestrzeganie procedur bezpieczeństwa przy serwisowaniu układów z czynnikiem chłodniczym R290.

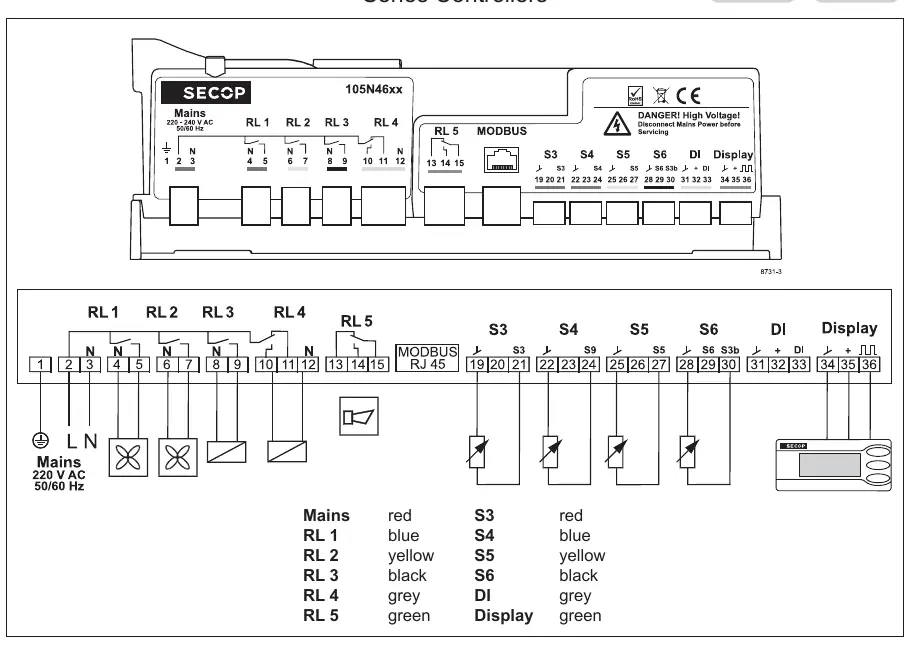

Podłączenie elektryczne
Sterownik wymaga zasilania 220-240V 50/60Hz. Schemat połączeń obejmuje:
- Zasilanie sieciowe (Mains): zaciski 1-3.
- Wyjścia przekaźnikowe (RL 1-5): zaciski 4-15.
- Komunikację Modbus: złącze RJ45.
- Czujniki (S3-S6): zaciski 19-30.
- Wejście cyfrowe (DI): zaciski 31-33.
- Wyświetlacz: zaciski 34-36.
Należy zwrócić szczególną uwagę na poprawne uziemienie urządzenia zgodnie z oznaczeniami na schemacie.
Serwis i naprawa czynnika R290
W przypadku urządzeń wykorzystujących czynnik chłodniczy R290, podczas prac serwisowych należy bezwzględnie unikać używania otwartego ognia lub narzędzi generujących iskry. Wszelkie prace przy układzie chłodniczym muszą być wykonywane zgodnie z procedurami bezpieczeństwa dla gazów łatwopalnych.
Wymagania dotyczące chłodzenia
Dla zapewnienia poprawnej pracy sterownika i sprężarki wymagany jest wymuszony przepływ powietrza o prędkości minimalnej 3 m/s. Należy zapewnić swobodny przepływ powietrza przez radiator sterownika w kierunku sprężarki.
Dane techniczne
- Napięcie zasilania: 230 V (+15% / -20%)
- Częstotliwość: 50/60 Hz
- Moc wejściowa: 1000 W przy 230 V
- Temperatura pracy: -10 °C do 43 °C (dla modelu 105N4630: +5 °C do 43 °C)
- Wilgotność: < 90% RH (bez kondensacji)
- Temperatura przechowywania: -20 °C do 70 °C
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sterownika
Sprawdź, czy zapewniony jest przepływ powietrza o prędkości min. 3 m/s przez radiator.
Błąd zasilania
Upewnij się, że napięcie mieści się w zakresie 230 V (+15% / -20%).
Przed użyciem
- Sprawdź poprawność podłączenia wszystkich czujników (S3-S6) zgodnie ze schematem.
- Upewnij się, że zasilanie sieciowe jest odłączone przed przystąpieniem do prac serwisowych.
- Zweryfikuj, czy wentylator zapewnia wymagany przepływ powietrza 3 m/s.
- Sprawdź, czy warunki otoczenia (temperatura i wilgotność) mieszczą się w specyfikacji.
Ilustracje i schematy
- Schemat pokazuje przypisanie kolorów przewodów do poszczególnych zacisków (np. Mains - czerwony, RL1 - niebieski).
- Rysunek serwisowy wskazuje na konieczność użycia odpowiednich narzędzi przy pracy z R290.
Zgodność modelu
- Model 105N4630 posiada węższy zakres temperatury pracy (+5 °C do 43 °C) w porównaniu do standardowych jednostek.
