Instrukcja obsługi sterowników sprężarek Secop NLV 105N4962/105N4966/105N4972
Szybki przewodnik po instalacji i podłączeniu sterowników sprężarek Secop NLV. Sprawdź schematy połączeń, wymagania dotyczące przepływu powietrza oraz instrukcje serwisowe dla modeli 105N4962, 105N4966 i 105N4972.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy sterowników sprężarek Secop NLV (modele 105N4962, 105N4966, 105N4972). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego podłączenia elektrycznego, wymagań instalacyjnych oraz procedur serwisowych. Należy bezwzględnie przestrzegać wymogów dotyczących przepływu powietrza oraz zachować czystość sprzętu elektrycznego, chroniąc go przed olejem, chemikaliami i wodą.
Podłączenie elektryczne

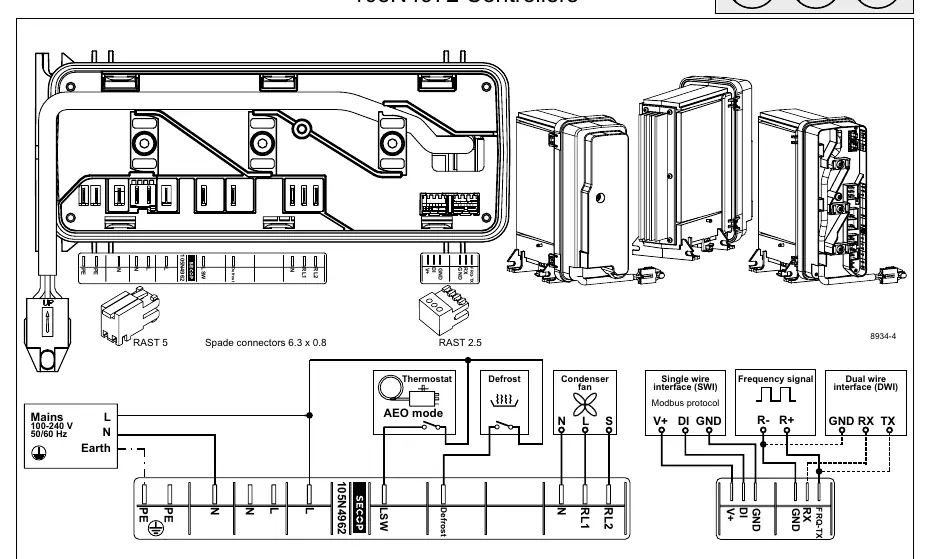

Sterowniki obsługują zasilanie 100-240V 50/60Hz. Schemat połączeń obejmuje następujące elementy:
- Zasilanie: L, N, Earth (PE).
- Złącza: Obsługiwane typy to RAST 5, RAST 2.5 oraz złącza konektorowe Spade 6.3 x 0.8.
- Sterowanie: Możliwość podłączenia termostatu, funkcji Defrost oraz wentylatora skraplacza (Condenser fan).
- Interfejsy komunikacyjne: Obsługa protokołu Modbus, Single wire interface (SWI) oraz Dual wire interface (DWI).
Wymogi instalacyjne i serwisowe
Podczas instalacji i serwisu należy przestrzegać następujących zasad:

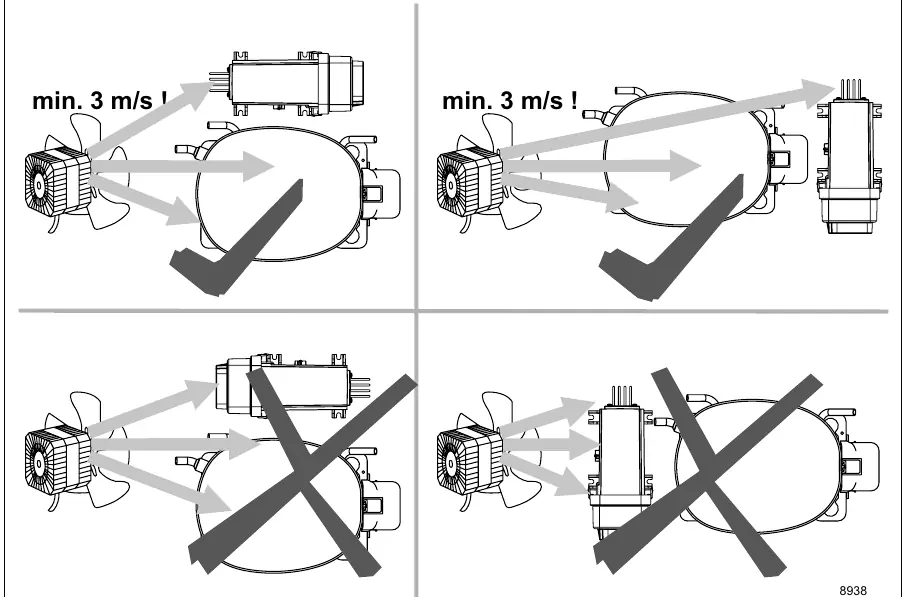

- Przepływ powietrza: Wymagany jest przepływ powietrza o prędkości minimum 3 m/s dla zapewnienia prawidłowego chłodzenia.
- Serwis R290: W przypadku pracy z czynnikiem chłodniczym R290 należy zachować szczególną ostrożność.
- Lutowanie: Podczas lutowania na króćcach ssących (Direct Intake) temperatura na gnieździe nie może przekroczyć 150°C (302°F). Należy używać lutu fosforowego (LP7) lub srebrnego.
Dane techniczne
- Napięcie zasilania: 100-240 V (± 10%)
- Częstotliwość: 50/60 Hz
- Moc wejściowa (maks.): 1000 W
- Temperatura pracy: +5°C do +43°C (wilgotność < 90% RH, bez kondensacji)
- Temperatura przechowywania: -25°C do +70°C (wilgotność < 90% RH, bez kondensacji)
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sterownika/sprężarki
Upewnij się, że zapewniony jest przepływ powietrza o prędkości minimum 3 m/s.
Uszkodzenie gniazda podczas lutowania
Nie przekraczaj temperatury 150°C (302°F) na gnieździe podczas lutowania.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-240V.
- Upewnij się, że sprzęt jest wolny od oleju, chemikaliów i wody.
- Zweryfikuj typ złącza (RAST 5, RAST 2.5 lub Spade 6.3 x 0.8) przed podłączeniem.
- Zapewnij odpowiednią wentylację (min. 3 m/s).
Parametry w praktyce
- Supply voltage
- Zakres napięcia 100-240V (± 10%).
- Operating conditions
- Temperatura pracy od +5°C do +43°C przy wilgotności poniżej 90%.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania (L, N, PE), termostatu, funkcji Defrost, wentylatora oraz interfejsów komunikacyjnych (Modbus, SWI, DWI).
Zgodność modelu
- Instrukcja dotyczy sterowników: 105N4962, 105N4966 oraz 105N4972.
