Instrukcja obsługi sterownika elektronicznego Secop 101N2130

Szybki przewodnik po instalacji i konfiguracji sterownika elektronicznego Secop 101N2130 dla sprężarek BD1.4F-VSD. Dowiedz się, jak podłączyć zasilanie, termostat, wentylator oraz skonfigurować parametry pracy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat połączeń elektrycznych (Fig. 1) Strona 1 Ustawienia ochrony akumulatora (Fig. 2) Strona 2

Najważniejsze informacje z instrukcji

Sterownik elektroniczny Secop 101N2130 jest urządzeniem dwunapięciowym, przeznaczonym do obsługi sprężarek BD1.4F-VSD w systemach 12V lub 24V DC. Urządzenie posiada wbudowane zabezpieczenie termiczne oraz możliwość konfiguracji parametrów pracy za pomocą oprogramowania TOOL4COOL lub zewnętrznych rezystorów (w przypadku braku połączenia z PC).

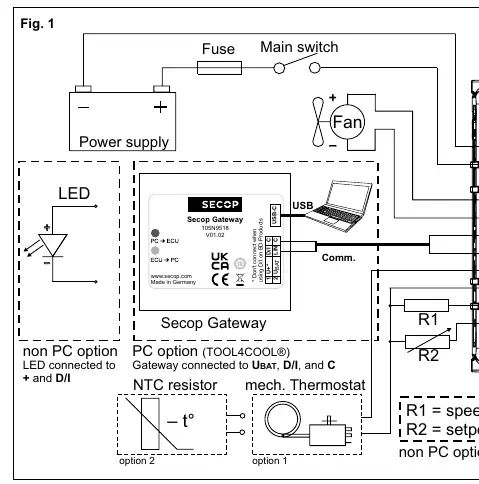

Schemat połączeń elektrycznych (Fig. 1)
Schemat połączeń elektrycznych (Fig. 1)

Opis urządzenia

Sterownik zarządza pracą sprężarki, kontrolując prędkość obrotową, temperaturę oraz zabezpieczenia akumulatora. Urządzenie może pracować w dwóch trybach: z komunikacją PC (TOOL4COOL) lub w trybie podstawowym (z użyciem rezystorów R1 i R2).

Instalacja i zasilanie

Ustawienia ochrony akumulatora (Fig. 2)
Ustawienia ochrony akumulatora (Fig. 2)
  • Montaż: Sterownik należy zamontować bezpośrednio na wtyku sprężarki za pomocą co najmniej dwóch śrub.
  • Zasilanie: Podłącz bezpośrednio do biegunów akumulatora (+ do +, - do -).
  • Bezpiecznik: Na przewodzie dodatnim należy zainstalować bezpiecznik 15A jak najbliżej akumulatora.
  • Przełącznik główny: Jeśli jest stosowany, musi mieć prąd znamionowy min. 20A.
  • Przekrój przewodów: Należy przestrzegać tabeli przekrojów przewodów (Fig. 4), aby uniknąć spadków napięcia.

Podłączenie termostatu i wentylatora

  • Termostat: Podłączany między zaciski C i T. Można stosować termostat NTC lub mechaniczny. W oprogramowaniu można wybrać tryb pracy: Auto, NTC lub mechaniczny.
  • Wentylator: Podłączany między zaciski +(F) i F. Niezależnie od napięcia zasilania systemu (12V/24V), należy stosować wentylator 12V. Wyjście wentylatora jest regulowane do 12V.

Konfiguracja parametrów

W przypadku braku połączenia z PC, parametry można ustawić za pomocą rezystorów:

  • R1 (Speed/Battery protection): Służy do ustawiania prędkości obrotowej sprężarki (zakres 2000-4000 obr./min) oraz ochrony akumulatora.
  • R2 (Setpoint): Potencjometr 10kΩ podłączony między S-Input i C służy do ustawiania temperatury wyłączenia sprężarki (zakres -20°C do 10°C).

Diagnostyka i kody błędów

W przypadku wystąpienia błędu, sterownik sygnalizuje go za pomocą diody LED (podłączonej między D/I i +) lub poprzez oprogramowanie TOOL4COOL. Kody błędów (liczba mignięć diody):

  • 1: Zabezpieczenie akumulatora (napięcie poza zakresem).
  • 2: Przeciążenie prądowe wentylatora.
  • 3: Błąd startu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie).
  • 4: Błąd minimalnej prędkości obrotowej.
  • 5: Termiczne wyłączenie sterownika (przegrzanie).
  • 6: Błąd termostatu (zwarcie lub brak połączenia NTC).

Łączenie z oprogramowaniem TOOL4COOL

Aby połączyć się z komputerem, należy użyć interfejsu Secop Gateway (kod 105N9518). Po włączeniu zasilania, sterownik przez pierwsze 15 sekund oczekuje na nawiązanie komunikacji. Zaleca się ustawienie w oprogramowaniu wyszukiwania urządzenia co 3 sekundy, aby zapewnić stabilne połączenie.

Informacje o producencie

Secop GmbH

Profil marki
Strona producenta https://www.secop.com Manuale producenta https://www.secop.com/en/service/technical-literature

Praktyczna pomoc

Typowe problemy

Błąd 6 (Termostat)

Sprawdź połączenie czujnika NTC lub czy termostat nie jest uszkodzony.

Błąd 5 (Przegrzanie)

Sprawdź obciążenie układu chłodniczego lub temperaturę otoczenia.

Błąd 3 (Start silnika)

Sprawdź, czy wirnik nie jest zablokowany lub ciśnienie w układzie nie jest zbyt wysokie (>5 bar).

Błąd 1 (Zabezpieczenie akumulatora)

Sprawdź napięcie zasilania i ustawienia ochrony akumulatora.

Przed użyciem

  • Upewnij się, że napięcie zasilania wynosi 12V lub 24V DC.
  • Zainstaluj bezpiecznik 15A na przewodzie dodatnim.
  • Sprawdź przekrój przewodów zgodnie z tabelą w instrukcji (Fig. 4).
  • Zamontuj sterownik bezpośrednio na sprężarce za pomocą co najmniej 2 śrub.
  • W przypadku użycia wentylatora, upewnij się, że jest to model 12V.

Ilustracje i schematy

  • Fig. 1: Schemat połączeń elektrycznych (zasilanie, termostat, wentylator, PC).
  • Fig. 2: Ustawienia ochrony akumulatora dla 12V i 24V.
  • Fig. 7: Tabela kodów błędów i diagnostyki.
  • Fig. 5: Tabela ustawień prędkości i parametrów za pomocą rezystora R1.

Zgodność modelu

  • Przeznaczony do sprężarek BD1.4F-VSD.
  • Wymaga wentylatora 12V, niezależnie od napięcia zasilania systemu (12V/24V).
