Instrukcja obsługi sterownika Secop 105N46xx
Szybki przewodnik po sterowniku Secop 105N46xx. Zawiera schemat połączeń elektrycznych, wytyczne dotyczące serwisu czynnika chłodniczego R290, wymagania dotyczące przepływu powietrza oraz specyfikację techniczną urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy sterowników serii Secop 105N46xx przeznaczonych do sprężarek SLV. Dokument zawiera kluczowe informacje dotyczące poprawnego podłączenia elektrycznego, wymogów serwisowych w przypadku stosowania czynnika chłodniczego R290 oraz warunków eksploatacji urządzenia.

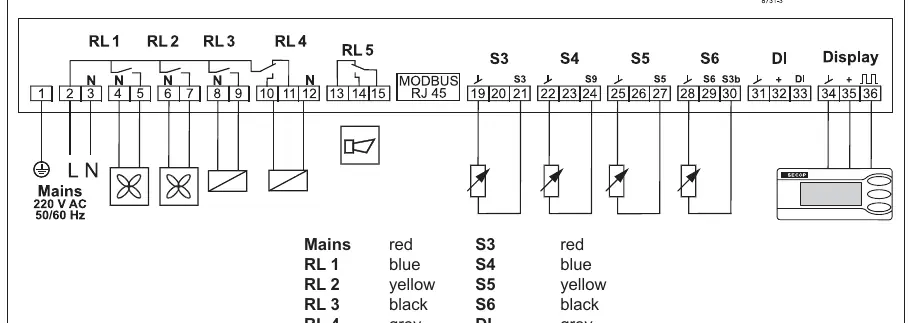

Schemat połączeń elektrycznych
Sterownik wymaga precyzyjnego podłączenia zgodnie z poniższym schematem:
- Zasilanie (Mains): 220-240V 50/60Hz.
- Wyjścia przekaźnikowe (RL1-RL5): Złącza 4-15.
- Czujniki (S3-S6): Złącza 19-30.
- Wejście cyfrowe (DI): Złącza 31-33.
- Wyświetlacz (Display): Złącza 34-36.
Należy zwrócić uwagę na kodowanie kolorami przewodów przypisane do poszczególnych złączy, aby uniknąć błędów w instalacji.
Wymogi serwisowe i bezpieczeństwo
W przypadku urządzeń wykorzystujących czynnik chłodniczy R290 obowiązują rygorystyczne zasady bezpieczeństwa:
- Czynnik R290 jest łatwopalny.
- Podczas prac serwisowych i napraw zabrania się używania otwartego ognia lub narzędzi mogących generować iskry.
- Należy stosować odpowiednie procedury serwisowe dla układów z palnymi czynnikami chłodniczymi.

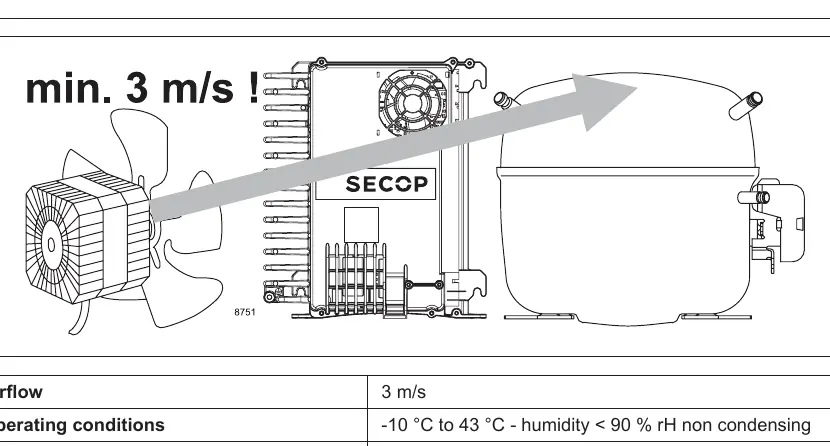

Warunki pracy i chłodzenie
Aby zapewnić prawidłowe działanie sterownika i sprężarki, należy przestrzegać następujących wymogów:
- Wymagany przepływ powietrza: minimum 3 m/s.
- Temperatura pracy: od -10 °C do 43 °C (dla modelu 105N4630: od +5 °C do 43 °C).
- Wilgotność: poniżej 90% RH, bez kondensacji.
- Warunki przechowywania: od -20 °C do 70 °C.
Dane techniczne
- Napięcie zasilania: 230 V (+15% / -20%).
- Częstotliwość: 50/60 Hz.
- Moc wejściowa: 1000 W przy 230 V (+15% / -20%).
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Ryzyko zapłonu podczas serwisu
W przypadku układów z czynnikiem R290 nie używaj otwartego ognia ani narzędzi generujących iskry.
Przegrzewanie się sterownika/sprężarki
Zapewnij przepływ powietrza o prędkości co najmniej 3 m/s.
Przed użyciem
- Sprawdź napięcie zasilania (230V +15%/-20%).
- Zweryfikuj poprawność podłączenia przewodów zgodnie ze schematem pinów.
- Upewnij się, że zapewniony jest przepływ powietrza 3 m/s.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie -10°C do 43°C.
Ilustracje i schematy
- Schemat przedstawia przypisanie pinów dla zasilania, przekaźników (RL1-RL5), czujników (S3-S6), wejścia cyfrowego (DI) oraz wyświetlacza.
- Tabela kolorów przewodów ułatwia identyfikację połączeń dla każdego złącza.
Zgodność modelu
- Model 105N4630 posiada węższy zakres temperatury pracy: +5 °C do 43 °C.
