Instrukcja obsługi sterowników sprężarek Secop NLV
Szybki przewodnik po instalacji i podłączeniu sterowników sprężarek Secop serii NLV. Zawiera schematy elektryczne, warunki pracy oraz wytyczne serwisowe dotyczące lutowania i obsługi czynnika R290.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

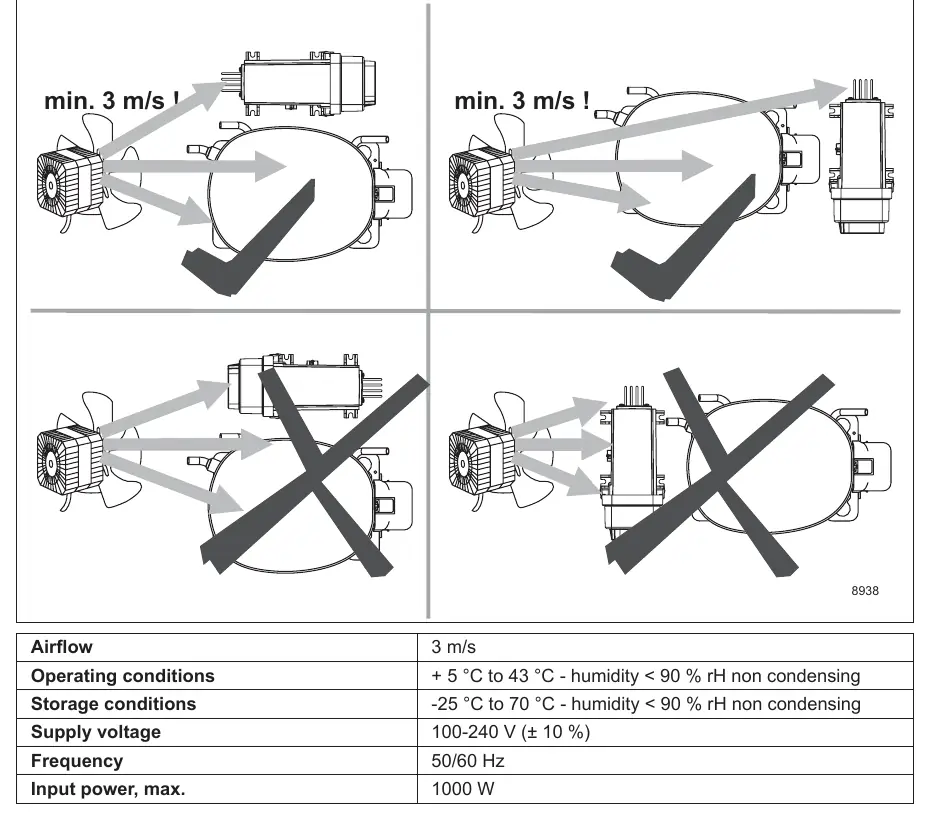

Niniejsza instrukcja dotyczy sterowników sprężarek Secop serii NLV. Urządzenia te wymagają przestrzegania określonych warunków pracy oraz zasad bezpieczeństwa elektrycznego. Kluczowe jest utrzymywanie sprzętu elektrycznego z dala od oleju, chemikaliów i wody. Wymagany jest stały przepływ powietrza o prędkości minimum 3 m/s dla zapewnienia prawidłowego chłodzenia sterownika.

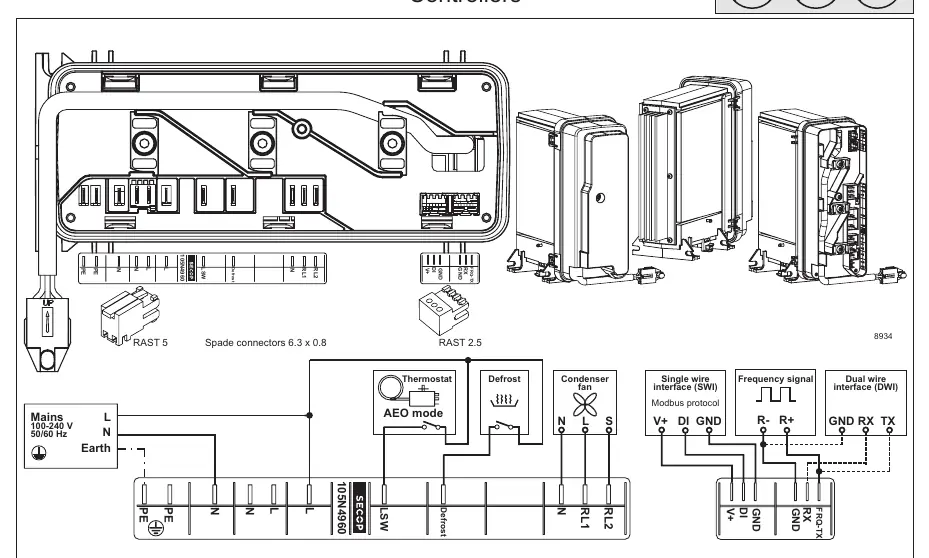

Schematy podłączeń
Instrukcja zawiera szczegółowe schematy elektryczne dla różnych modeli sterowników. Główne punkty podłączenia obejmują:
- Zasilanie (Mains): Podłączenie L (faza), N (neutralny) oraz PE (uziemienie).
- Interfejsy: Obsługa komunikacji Modbus, Single wire interface (SWI) oraz Dual wire interface (DWI).
- Złącza: Wykorzystanie złączy typu RAST 5, RAST 2.5 oraz konektorów płaskich 6.3 x 0.8.
- Urządzenia zewnętrzne: Możliwość podłączenia termostatu, wentylatora skraplacza oraz układu odszraniania (Defrost).
Warunki pracy i przechowywania
Aby zapewnić długą żywotność sterownika, należy przestrzegać następujących parametrów:
- Temperatura pracy: od +5 °C do +43 °C.
- Wilgotność: poniżej 90% rH (bez kondensacji).
- Temperatura przechowywania: od -25 °C do +70 °C.
- Napięcie zasilania: 100-240 V lub 220-240 V (zależnie od modelu) przy częstotliwości 50/60 Hz.
- Maksymalna moc wejściowa: 1000 W.
Serwis i naprawa
Podczas prac serwisowych należy zachować szczególną ostrożność:
- Czynnik R290: Należy przestrzegać procedur bezpieczeństwa związanych z łatwopalnym czynnikiem chłodniczym.
- Lutowanie: W przypadku lutowania na króćcach ssących (Direct Intake), temperatura na gnieździe nie może przekroczyć 150 °C (302 °F). Należy używać lutu fosforowego (LP7) lub srebrnego.
Informacje o producencie
Secop GmbH
Praktyczna pomoc
Typowe problemy
Przegrzewanie się sterownika
Upewnij się, że zapewniony jest przepływ powietrza o prędkości minimum 3 m/s wokół sterownika.
Uszkodzenie komponentów podczas lutowania
Nie przekraczaj temperatury 150°C na gnieździe podczas lutowania króćców ssących.
Przed użyciem
- Sprawdź, czy napięcie zasilania sieciowego jest zgodne z modelem sterownika (100-240V lub 220-240V).
- Upewnij się, że miejsce montażu jest wolne od oleju, chemikaliów i wody.
- Zweryfikuj poprawność podłączenia uziemienia (PE).
- Upewnij się, że zapewniona jest odpowiednia wentylacja (min. 3 m/s).
Parametry w praktyce
- Airflow (3 m/s)
- Minimalna prędkość przepływu powietrza wymagana do chłodzenia sterownika.
- Operating conditions
- Dopuszczalny zakres temperatury otoczenia (+5°C do +43°C) i wilgotności (<90%).
- Input power, max.
- Maksymalna moc pobierana przez sterownik, wynosząca 1000 W.
Ilustracje i schematy
- Schematy przedstawiają rozmieszczenie pinów dla złączy RAST 5, RAST 2.5 oraz konektorów płaskich.
- Wskazano sposób podłączenia zasilania, termostatu, wentylatora oraz interfejsów komunikacyjnych (Modbus, SWI, DWI).
Zgodność modelu
- Instrukcja dotyczy serii sterowników NLV, w tym modeli 105N4960, 105N4964, 105N4962, 105N4966, 105N4972, 105N491x oraz 105N486x.
