Instrukcja serwisowa sterownika Secop 101N2020 / 101N2030 / 101N2050

Praktyczny przewodnik serwisowy dla sterowników Secop 101N2020, 101N2030 i 101N2050. Zawiera procedury kasowania błędów E1/E6, resetowania sterownika, diagnostyki oraz schematy połączeń testowych.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi nieoficjalny przewodnik serwisowy przeznaczony dla wykwalifikowanego personelu technicznego. Służy do szybkiej diagnostyki, kasowania błędów E1 i E6 oraz resetowania sterowników Secop serii 101N2020, 101N2030 i 101N2050 stosowanych w jednostkach chłodniczych Iveco. Wszystkie procedury wykonywane są na własne ryzyko użytkownika.

Identyfikacja sterownika

Oznaczenie modelu 101N2050 nie jest wystarczające do pełnej identyfikacji wersji. Przed przystąpieniem do prac należy zweryfikować datę produkcji, kod (CODE), wersję programu oraz konfigurację okablowania na etykiecie urządzenia.

Tabela pinów

Sterownik posiada złącze zasilania 2-pinowe oraz złącze 8-pinowe. Kluczowe piny dla diagnostyki to:

  • F+/F-: Wyjście wentylatora.
  • D/I: Linia diagnostyczna/komunikacyjna (używana do resetu).
  • P: Programowanie (używane do resetu).

Procedury resetowania

Przed wykonaniem procedur należy odłączyć zasilanie. Wymagane napięcie zasilania podczas testu wynosi minimum 25 V.

Reset E1 (Positive to D/I and P)

Schemat połączeń dla resetu błędu E1
Schemat połączeń dla resetu błędu E1
  1. Odłącz zasilanie.
  2. Połącz dodatni biegun zasilania (czerwony) z pinem D/I (zielony).
  3. Połącz dodatni biegun zasilania (czerwony) z pinem P (biały).
  4. Podłącz zasilanie (min. 25 V).
  5. Odczekaj 10 sekund.
  6. Sprawdź, czy błąd E1 został skasowany.

Reset E6 (Negative to P, positive to D/I)

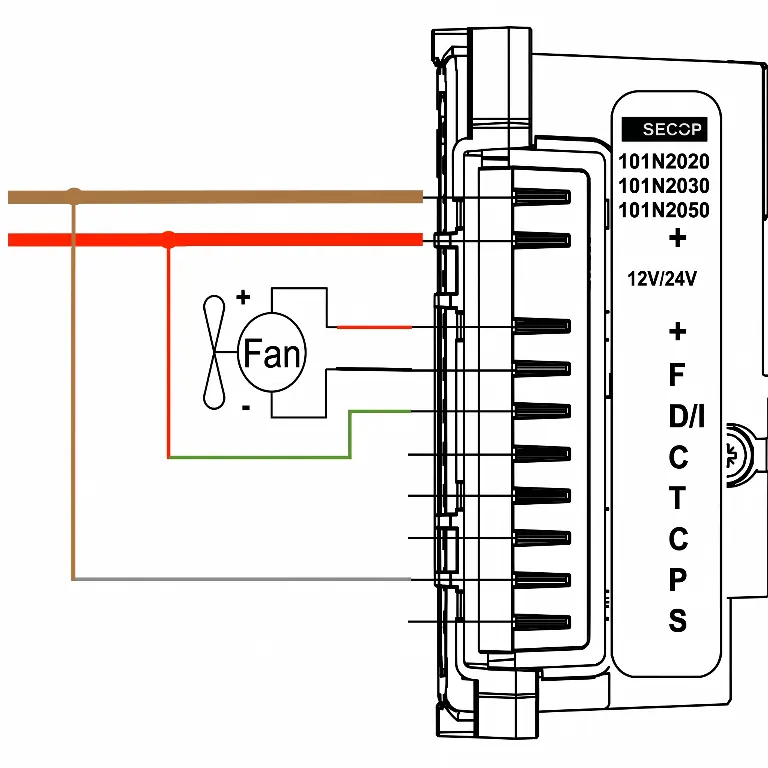

Schemat połączeń dla resetu błędu E6
Schemat połączeń dla resetu błędu E6
  1. Odłącz zasilanie.
  2. Połącz ujemny biegun zasilania (brązowy) z pinem P (biały).
  3. Połącz dodatni biegun zasilania (czerwony) z pinem D/I (zielony).
  4. Podłącz zasilanie (min. 25 V).
  5. Odczekaj 10 sekund.
  6. Sprawdź odpowiedź sterownika i panelu.

Hard Reset (Reversed Line Polarity)

Uwaga: Przed rozpoczęciem należy bezwzględnie odłączyć 2-pinowe złącze zasilania od sterownika. Podanie napięcia przy podłączonym złączu spowoduje uszkodzenie urządzenia.

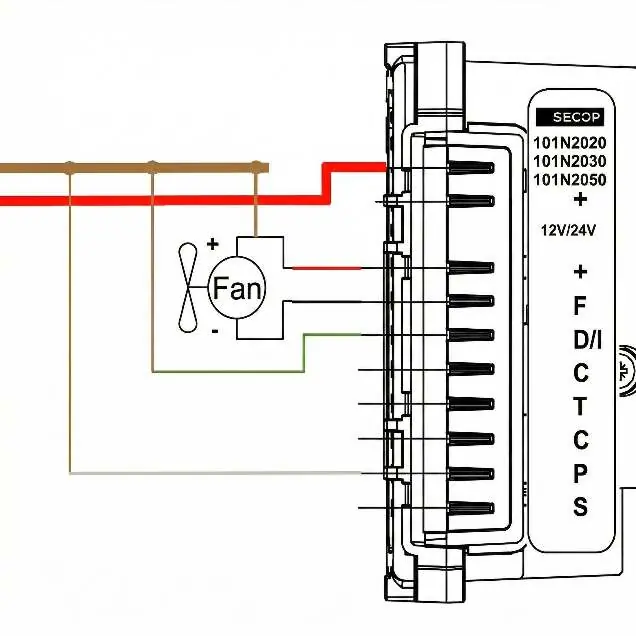

Schemat połączeń dla procedury Hard Reset
Schemat połączeń dla procedury Hard Reset
  1. Odłącz zasilanie i 2-pinowe złącze zasilania.
  2. Połącz dodatni biegun zasilania z pinem minus sterownika.
  3. Połącz ujemny biegun zasilania z pinem F+ (czerwony), D/I (zielony) oraz P (biały).
  4. Podłącz zasilanie (min. 25 V).
  5. Odczekaj 10 sekund.
  6. Przywróć standardowe połączenia.

Informacje o producencie

Secop GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Uporczywy błąd E1 lub E6

Wykonaj procedurę resetu E1 lub E6 zgodnie z instrukcją, upewniając się, że napięcie zasilania wynosi co najmniej 25 V.

Brak reakcji sterownika mimo obecności zasilania

Sprawdź stan przewodów, złączy oraz czy styki nie są wypalone. Wykonaj test diagnostyczny bez demontażu modułu.

Ryzyko uszkodzenia sterownika podczas resetu

W przypadku Hard Resetu zawsze odłączaj 2-pinowe złącze zasilania przed wykonaniem połączeń testowych.

Przed użyciem

  • Zweryfikuj datę produkcji, kod (CODE) i wersję programu na etykiecie.
  • Upewnij się, że napięcie zasilania wynosi minimum 25 V.
  • Sprawdź stan przewodów i poprawność osadzenia złączy.
  • Upewnij się, że nie ma wypalonych styków ani luźnych połączeń.
  • Przygotuj odpowiednie przewody do wykonania połączeń testowych.

Parametry w praktyce

Napięcie zasilania (min. 25 V)
Wartość krytyczna dla skuteczności procedur resetowania; 24 V może być niewystarczające.

Ilustracje i schematy

  • Schematy pokazują fizyczne połączenia przewodów zasilających z pinami sterownika (D/I, P, F+) w celu wymuszenia resetu.
  • Fig. 4: Schemat połączeń dla resetu błędu E1.
  • Fig. 5: Schemat połączeń dla resetu błędu E6.
  • Fig. 6: Schemat połączeń dla procedury Hard Reset (wymaga odłączenia złącza 2-pinowego).

Zgodność modelu

  • Procedury dotyczą sterowników Secop 101N2020, 101N2030 oraz 101N2050.
  • Skuteczność procedur zależy od wersji sprzętowej (procesor STM8 lub STM32) oraz wersji programu.
  • Brak jednej uniwersalnej procedury resetu dla wszystkich wariantów 101N2050.
