Instrukcja obsługi klimatyzatora ściennego Bard 11EER WA Series
Kompletny przewodnik instalacji i obsługi klimatyzatorów ściennych Bard serii 11EER WA. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, skonfigurować sterowanie i rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji, obsługi i serwisowania klimatyzatorów ściennych Bard serii 11EER WA. Urządzenia te wykorzystują czynnik chłodniczy R-454B (klasy A2L, lekko palny), co wymaga przestrzegania specjalnych procedur bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że instalator posiada odpowiednie kwalifikacje.
Opis urządzenia
Seria 11EER WA to klimatyzatory ścienne zaprojektowane do pracy z kanałami powietrznymi lub w trybie swobodnego nawiewu. Urządzenia są wyposażone w zaawansowane funkcje sterowania, w tym tryb Balanced Climate oraz system wykrywania wycieków czynnika chłodniczego (RDS).
Instalacja
Poprawna instalacja jest kluczowa dla wydajności i bezpieczeństwa:
- Przygotowanie ściany: Ściana musi być wystarczająco wytrzymała, aby utrzymać ciężar jednostki. Należy zapewnić odpowiednie uszczelnienie, aby uniknąć infiltracji powietrza i wody.
- Kanały powietrzne: Wszystkie kanały muszą być odpowiednio zwymiarowane i zaizolowane. Wymagany jest odstęp 1/4" od materiałów palnych dla pierwszych 3 stóp kanału nawiewnego.
- Montaż jednostki: Urządzenie należy zamontować poziomo, aby zapewnić prawidłowy odpływ kondensatu.
Podłączenia elektryczne
Instalacja elektryczna musi być zgodna z lokalnymi przepisami (NEC). Urządzenia wymagają odpowiedniego uziemienia. W przypadku modeli trójfazowych należy sprawdzić poprawność faz za pomocą wbudowanego monitora faz.
Uruchomienie i obsługa
Klimatyzator posiada funkcję Balanced Climate, która zwiększa komfort poprzez redukcję przepływu powietrza i wydłużenie czasu pracy w celu lepszego osuszania. Wymaga to zastosowania termostatu 2-stopniowego. W przypadku pracy w temperaturach zewnętrznych poniżej 60°F wymagany jest zestaw Low Ambient Control (LAC).
Konserwacja i serwis
- Filtry: Należy regularnie sprawdzać i czyścić filtry. Opcjonalny przełącznik "Dirty Filter Switch" informuje o konieczności serwisu.
- System RDS: System wykrywania wycieków czynnika chłodniczego (RDS) monitoruje powietrze wewnątrz jednostki. W przypadku wykrycia wycieku, system przechodzi w tryb łagodzenia (Mitigation Mode), wyłączając sprężarkę i włączając nawiew.
- Silniki ECM: W przypadku problemów z silnikiem, należy sprawdzić połączenia elektryczne i sygnały sterujące zgodnie z instrukcją.
Praktyczna pomoc
Typowe problemy
Silnik wentylatora nie uruchamia się
Sprawdź zasilanie, połączenia niskiego napięcia oraz czy wtyczka wentylacji jest poprawnie podłączona do panelu sterowania.
Urządzenie weszło w tryb Mitigation Mode (wyciek czynnika)
System RDS wykrył wyciek. Ewakuuj obszar, odłącz zasilanie i skontaktuj się z autoryzowanym serwisem.
Niewłaściwe chłodzenie lub osuszanie
Sprawdź czystość filtrów, ustawienia termostatu oraz czy kanały powietrzne nie są zablokowane. Upewnij się, że tryb Balanced Climate jest poprawnie skonfigurowany.
Przed użyciem
- Sprawdź, czy ściana wytrzyma ciężar urządzenia
- Upewnij się, że zapewniono wymagane odstępy serwisowe (min. 20" po bokach)
- Sprawdź poprawność zasilania elektrycznego i uziemienia
- Upewnij się, że filtry są zainstalowane poprawnie
- Sprawdź, czy wtyczka wentylacji jest podłączona
Parametry w praktyce
- Balanced Climate
- Tryb zwiększający komfort poprzez redukcję przepływu powietrza i wydłużenie czasu pracy w celu osuszania.
- ESP (External Static Pressure)
- Zewnętrzne ciśnienie statyczne; kluczowe dla doboru kanałów powietrznych i wydajności wentylatora.
Ilustracje i schematy

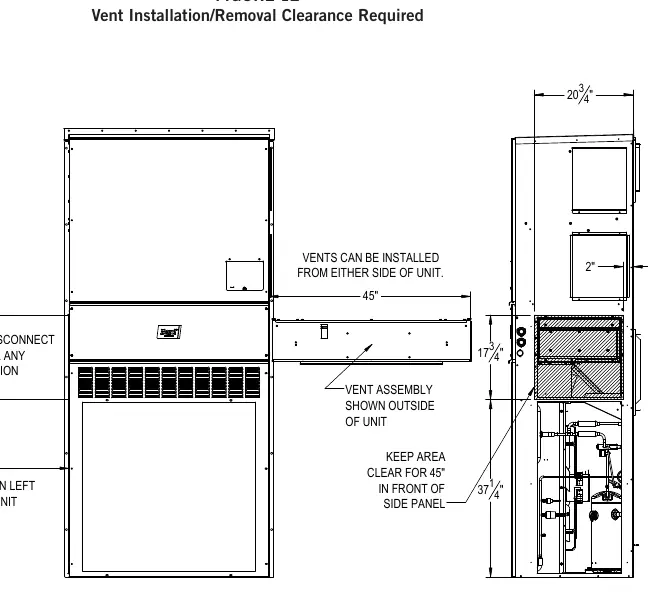

- Rysunek 12: Wymagane odstępy dla instalacji i serwisu

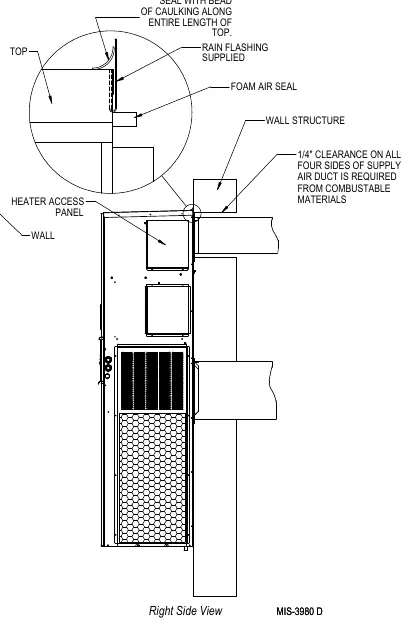

- Rysunek 14: Instrukcja montażu na ścianie
- Rysunek 23: Moduł sterowania sprężarką (CCM)

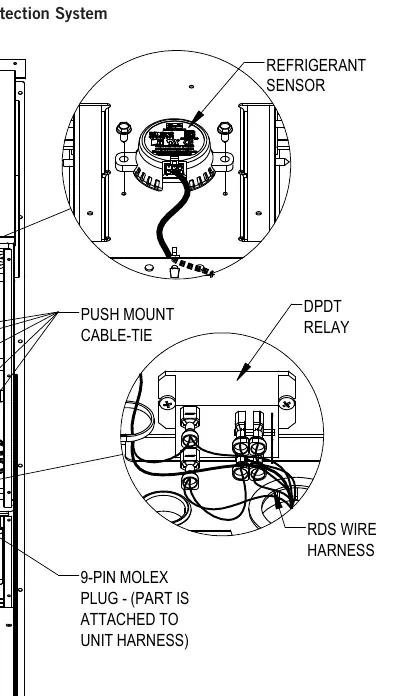

- Rysunek 26: System wykrywania wycieków czynnika chłodniczego (RDS)

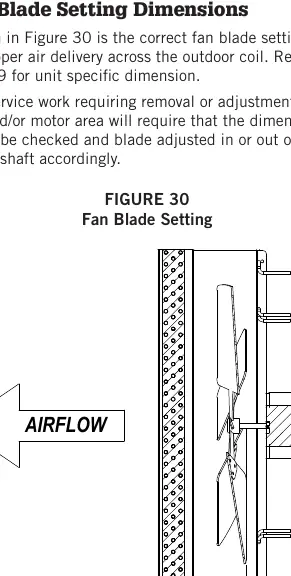

- Rysunek 30: Ustawienie łopat wentylatora
Zgodność modelu
- Wymaga termostatu 2-stopniowego dla trybu Balanced Climate
- Wymaga zestawu LAC dla pracy poniżej 60°F
- Kompatybilny z różnymi opcjami wentylacji (FAD, CRV, ERV)
