Instrukcja obsługi sterownika temperatury AKO 16526A V2

Najważniejsze informacje

Sterownik AKO-16526A V2 / 16526AN V2 to zaawansowane urządzenie do zarządzania komorami chłodniczymi. Wyposażone jest w tryb SELFDRIVE, który automatycznie optymalizuje pracę wentylatorów i procesy odszraniania, minimalizując zużycie energii i koszty eksploatacji. Model 16526AN posiada dodatkowo moduł komunikacji NBIoT do przesyłania danych do chmury akonet.cloud.

Opis urządzenia i wyświetlacza

Urządzenie posiada wyświetlacz cyfrowy oraz klawiaturę z przyciskami funkcyjnymi. Ikony na wyświetlaczu informują o stanie pracy:

• Ikona Stand-By: Regulacja wstrzymana.
• Ikona drzwi: Otwarta komora chłodnicza.
• Ikona wentylatora: Wentylatory parownika aktywne.
• Ikona sprężarki: Sprężarka aktywna.
• Ikona odszraniania: Proces odszraniania w toku.
• Ikona NBIoT: Status połączenia z siecią (tylko model AN).

Instalacja i podłączenie

Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie. Urządzenie musi być zainstalowane w miejscu chronionym przed wibracjami, wodą i gazami korozyjnymi. Stopień ochrony IP65 jest zachowany tylko przy zamkniętej pokrywie i prawidłowym uszczelnieniu dławików kablowych.

Ważne zasady podłączenia:

• Sondy i ich kable nie mogą być prowadzone w tej samej wiązce co kable zasilające lub sterownicze.
• Obwód zasilania musi posiadać wyłącznik (min. 2 A, 230 V) umieszczony w pobliżu urządzenia.
• Wszystkie podłączone sondy muszą być tego samego typu (NTC lub Pt1000).
• W modelu 16526AN nie wolno wiercić otworów w górnej części obudowy.

Konfiguracja początkowa (Asystent)

Przy pierwszym uruchomieniu urządzenie automatycznie wchodzi w tryb ASYSTENTA. Wyświetlacz pokazuje migający komunikat InI z wartością 0.

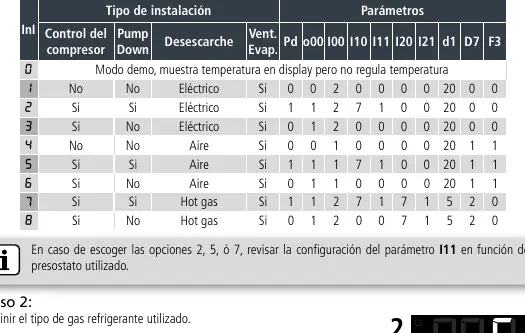

1. Wybierz odpowiednią opcję InI zgodnie z typem instalacji (tabela w instrukcji).
2. Zdefiniuj typ użytego gazu chłodniczego (parametr u02).
3. Skonfiguruj wartości minimalne i maksymalne sondy ciśnienia (jeśli dotyczy).
4. Wybierz Set Point temperatury.
5. Zdecyduj, czy pozostałe parametry mają zostać przywrócone do wartości domyślnych (dFP).

Programowanie i ustawienia

Urządzenie posiada dwa poziomy programowania:

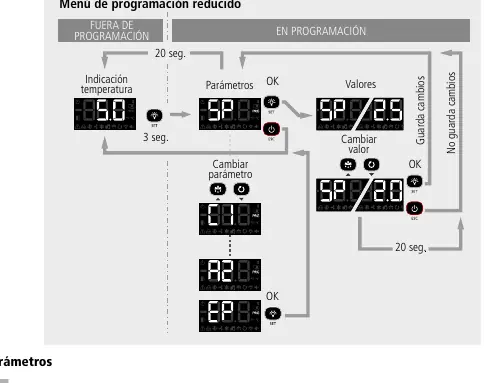

• Menu skrócone: Dostępne po przytrzymaniu przycisku SET przez 3 sekundy. Pozwala na szybką zmianę najczęściej używanych parametrów.
• Menu rozszerzone: Dostępne po przytrzymaniu przycisku SET przez 6 sekund. Umożliwia pełną konfigurację urządzenia.

W menu programowania przyciski strzałek służą do nawigacji i zmiany wartości, a przycisk SET do zatwierdzania zmian.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na wyświetlaczu pojawią się kody:

• E1-E6: Uszkodzona sonda (otwarty lub zwarty obwód).
• Pd / LP: Błąd działania funkcji Pump Down.
• Ado: Alarm otwartych drzwi.
• HCP: Alarm HACCP (przekroczona temperatura).
• E17 / E18: Zbyt częste otwieranie drzwi uniemożliwia kalibrację lub regulację w trybie SELFDRIVE.

Dane techniczne

Zasilanie: 100-240 V AC, 50/60 Hz. Zakres temperatury sondy: -50.0 ºC do 99.9 ºC. Stopień ochrony: IP65. Wymiary: 290 mm x 141 mm x 84.4 mm.
