Instrukcja obsługi sterownika temperatury i wilgotności AKO-16624

Szybki przewodnik po instrukcji obsługi sterownika AKO-16624. Dowiedz się, jak zainstalować, skonfigurować i obsługiwać urządzenie do kontroli temperatury i wilgotności w chłodniach.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Sterownik AKO-16624 jest zaawansowanym urządzeniem przeznaczonym do kontroli temperatury i wilgotności w chłodniach. Przed przystąpieniem do instalacji należy upewnić się, że urządzenie będzie obsługiwane przez wykwalifikowany personel. Należy unikać narażania urządzenia na wibracje, wodę, korozję oraz skrajne temperatury. Urządzenie wymaga zasilania 120-240 V~ i musi być zainstalowane zgodnie z lokalnymi przepisami elektrycznymi.

Schemat łączności RS485
Schemat łączności RS485

Opis urządzenia i wskaźniki

Panel przedni sterownika zawiera wyświetlacz temperatury i wilgotności oraz klawiaturę. Wskaźniki na wyświetlaczu informują o stanie pracy:

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Ikona zasilania: Tryb Stand-By (regulacja wstrzymana).
  • Ikona drzwi: Otwarte drzwi chłodni.
  • Ikona alarmu: Aktywny alarm (temperaturowy, wilgotności, HACCP).
  • Ikona wentylatora: Praca wentylatorów parownika.
  • Ikona sprężarki: Praca sprężarki.
  • Ikona odszraniania: Aktywny przekaźnik odszraniania.

Instalacja i okablowanie

Montaż urządzenia powinien odbywać się zgodnie z dołączonym szablonem. Należy wywiercić otwory, zamontować dławiki kablowe i przymocować urządzenie do ściany. Okablowanie musi być wykonane przy odłączonym zasilaniu. Przewody czujników nie mogą być prowadzone w tym samym kanale co przewody zasilające lub sterujące. Obwód zasilania musi być wyposażony w wyłącznik 2 A, 230 V umieszczony w pobliżu urządzenia.

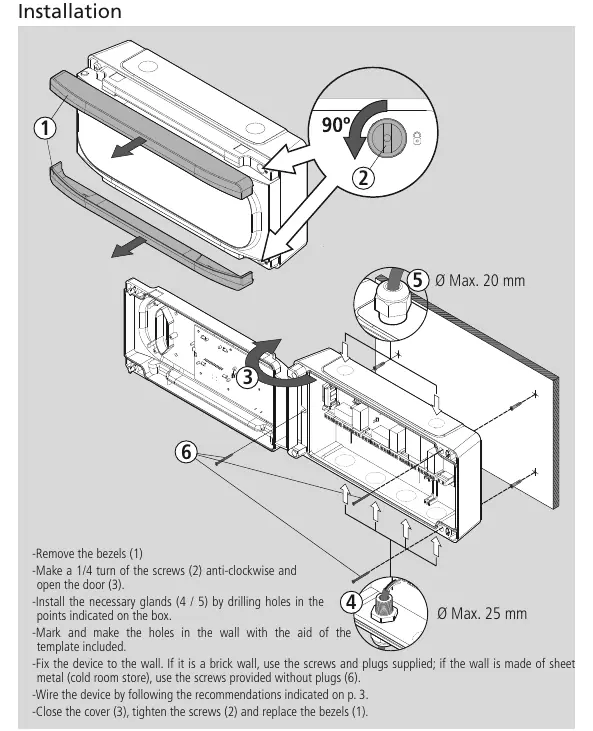

Schemat montażu urządzenia
Schemat montażu urządzenia

Konfiguracja początkowa

Przy pierwszym uruchomieniu sterownik wchodzi w tryb asystenta (ASSISTANT mode). Należy wybrać odpowiednią opcję instalacji (In1 dla regulacji chłodzenia, In2 dla regulacji wilgotności) zgodnie z tabelami zawartymi w instrukcji. Po wybraniu opcji należy ustawić wartości zadane temperatury (Set Point) oraz wilgotności (SPH).

Obsługa i regulacja

Sterownik umożliwia zaawansowaną regulację:

Schemat zasilania ciepłem
Schemat zasilania ciepłem
Schemat odszraniania
Schemat odszraniania
  • Regulacja temperatury: Sterowanie elektrozaworem (COOL) lub sprężarką (z funkcją Pump Down).
  • Regulacja wilgotności: Sterowanie nawilżaczem, osuszaczem lub poprzez chłodzenie/ogrzewanie.
  • Odszranianie: Dostępne tryby: elektryczne, powietrzne, gorącym gazem lub cyklem odwróconym.

Rozwiązywanie problemów i alarmy

W przypadku wystąpienia błędu na wyświetlaczu pojawią się kody:

  • E1, E2, E3: Awaria czujnika temperatury.
  • EH: Awaria czujnika wilgotności.
  • AdO: Alarm otwartych drzwi.
  • Pd / LP: Błąd funkcji Pump Down.
  • HCP: Alarm HACCP (przekroczenie temperatury).

Dane techniczne

Urządzenie posiada stopień ochrony IP65 (przy zamkniętej pokrywie). Zakres temperatury pracy czujnika wynosi od -50,0 °C do 99,9 °C. Zasilanie: 120-240 V~, 50/60 Hz. Wymiary: 290 mm (szer.) x 141 mm (wys.) x 84,4 mm (gł.).

Informacje o producencie

AKO Group

Profil marki

Praktyczna pomoc

Typowe problemy

Wyświetlany kod E1, E2 lub E3

Awaria czujnika temperatury (przerwa w obwodzie, zwarcie lub temperatura poza zakresem). Sprawdź połączenia czujnika.

Wyświetlany kod Pd lub LP

Błąd funkcji Pump Down. Sprawdź działanie presostatu niskiego ciśnienia i czas konfiguracji w parametrach C19/C20.

Alarm otwartych drzwi (AdO)

Drzwi pozostają otwarte dłużej niż czas zdefiniowany w parametrze A12. Sprawdź czujnik drzwiowy.

Alarm HACCP (HCP)

Temperatura w chłodni przekroczyła dopuszczalny limit. Naciśnij przycisk wyciszenia, aby potwierdzić alarm.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed przystąpieniem do okablowania.
  • Sprawdź, czy używasz wyłącznie czujników NTC dostarczonych przez AKO.
  • Upewnij się, że obwód zasilania posiada wyłącznik 2 A, 230 V w pobliżu urządzenia.
  • Zweryfikuj, czy dławiki kablowe są odpowiednio dobrane do średnicy przewodów (IP65).
  • Upewnij się, że przewody czujników są oddzielone od przewodów zasilających.

Parametry w praktyce

Differential (Hysteresis)
Różnica temperatur/wilgotności, przy której urządzenie ponownie włącza/wyłącza przekaźnik.

Ilustracje i schematy

  • Schemat instalacji (str. 6) pokazuje demontaż obudowy, wiercenie otworów pod dławiki i montaż na ścianie.
  • Schemat zasilania ciepłem (str. 14) ilustruje połączenia dla grzałek elektrycznych i gorącego gazu.
  • Schematy odszraniania (str. 17) pokazują konfigurację zaworów dla różnych trybów pracy.

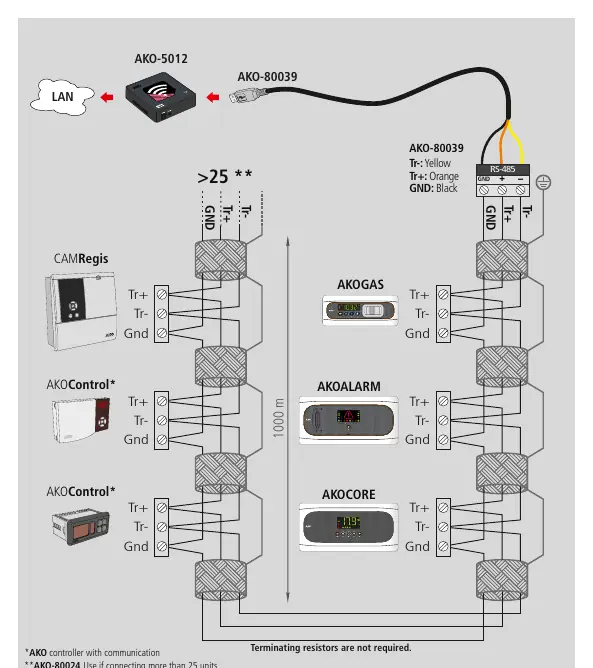

  • Schemat łączności (str. 32) przedstawia sposób podłączenia magistrali RS485 (MODBUS) do serwera AKO-5012.

Zgodność modelu

  • Wymaga czujników NTC dostarczonych przez AKO.
  • Funkcja Pump Down wymaga podłączenia presostatu niskiego ciśnienia do wejścia cyfrowego 1.
  • Współpracuje z modułem CAMM (AKO-58500) dla dodatkowych funkcji logowania danych.
