Instrukcja montażu zestawu wspornika kompresora klimatyzacji ICT Billet 551582
Dowiedz się, jak poprawnie zamontować zestaw wspornika kompresora klimatyzacji ICT Billet 551582 w silnikach Gen V L84-L87. Instrukcja zawiera schematy montażu krok po kroku, listę niezbędnych elementów oraz ważne uwagi dotyczące...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przedstawia schemat montażu zestawu wspornika kompresora klimatyzacji ICT Billet 551582 dla silników Gen V L84-L87. Proces obejmuje montaż płyty tylnej, przedniej, koła pasowego oraz kompresora Sanden 508. str. 1
Najważniejsze czynności
- Demontaż pompy wody str. 1
- Usunięcie tulei z wypustu pompy wody str. 1
Problemy i rozwiązania
Problemy z montażem płyty tylnej
Zdemontuj pompę wody przed instalacją.
str. 1
Problemy z montażem płyty przedniej
Usuń tuleję z wypustu pompy wody.
str. 1Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Schemat montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje montażowe
Niniejsza instrukcja przedstawia proces montażu zestawu wspornika kompresora klimatyzacji ICT Billet 551582, przeznaczonego dla silników Gen V L84-L87. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy zestawu. Kluczowym wymogiem jest demontaż pompy wody przed instalacją płyty tylnej oraz usunięcie tulei z wypustu pompy wody przed instalacją płyty przedniej.

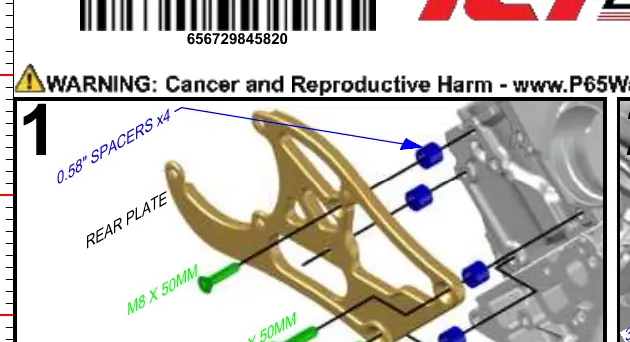

Montaż płyty tylnej
W pierwszym kroku należy zdemontować pompę wody. Płytę tylną montuje się przy użyciu czterech dystansów 0.58 cala oraz śrub M8x50mm i M10x50mm.

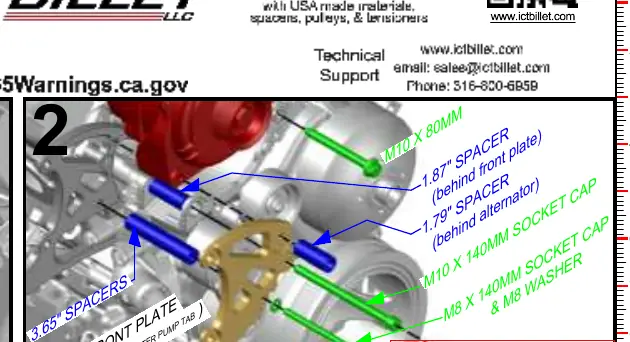

Montaż płyty przedniej
Podczas instalacji płyty przedniej należy pamiętać o usunięciu tulei (bushing) z wypustu pompy wody. Wymagane elementy to:
- Dystans 1.87 cala (umieszczany za płytą przednią)
- Dystans 1.79 cala (umieszczany za alternatorem)
- Dystanse 3.65 cala (spoczywające za wypustem pompy wody)
- Śruby M10x140mm (socket cap) oraz M8x140mm (socket cap) z podkładką M8

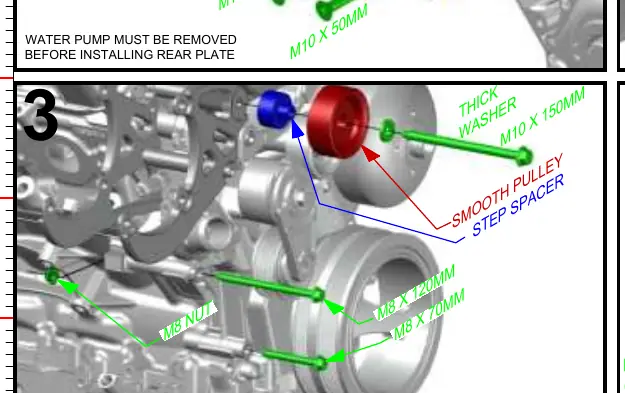

Montaż koła pasowego
Montaż koła pasowego wymaga użycia gładkiego koła pasowego (smooth pulley), grubej podkładki, śruby M10x150mm, śrub M8x120mm i M8x70mm oraz nakrętki M8.

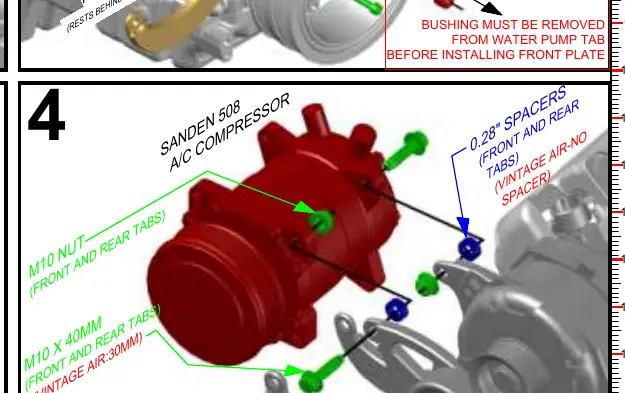

Montaż kompresora klimatyzacji
Instrukcja przewiduje montaż kompresora Sanden 508 przy użyciu śrub M10x40mm (dla przednich i tylnych wypustów) oraz nakrętek M10. W przypadku korzystania z systemu Vintage Air należy użyć śrub 30mm oraz dystansów 0.28 cala (dla przednich i tylnych wypustów).
Praktyczna pomoc
Typowe problemy
Brak możliwości montażu płyty tylnej
Upewnij się, że pompa wody została całkowicie zdemontowana przed rozpoczęciem instalacji płyty.
Problemy z dopasowaniem płyty przedniej
Sprawdź, czy tuleja (bushing) została usunięta z wypustu pompy wody przed przystąpieniem do montażu płyty przedniej.
Przed użyciem
- Zdemontuj pompę wody przed instalacją płyty tylnej.
- Usuń tuleję z wypustu pompy wody przed instalacją płyty przedniej.
- Przygotuj odpowiednie śruby i dystanse zgodnie ze schematem dla swojego modelu kompresora (Sanden 508 lub Vintage Air).
- Upewnij się, że posiadasz wszystkie wymagane śruby (M8, M10) oraz dystanse o odpowiednich długościach.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 0.58" Spacers
- Dystanse używane przy montażu płyty tylnej.
- 3.65" Spacers
- Dystanse spoczywające za wypustem pompy wody.
Ilustracje i schematy
- Krok 1: Montaż płyty tylnej z wykorzystaniem dystansów 0.58 cala.
- Krok 2: Montaż płyty przedniej z wykorzystaniem dystansów 1.87, 1.79 oraz 3.65 cala.
- Krok 3: Montaż koła pasowego z użyciem śrub M10x150mm, M8x120mm i M8x70mm.
- Krok 4: Montaż kompresora Sanden 508 z użyciem śrub M10x40mm.
Zgodność modelu
- Zestaw przeznaczony dla silników 2019-UP L84-L87 Gen V.
- Wymaga demontażu pompy wody.
- Opcja Vintage Air wymaga użycia śrub 30mm i dystansów 0.28 cala.
