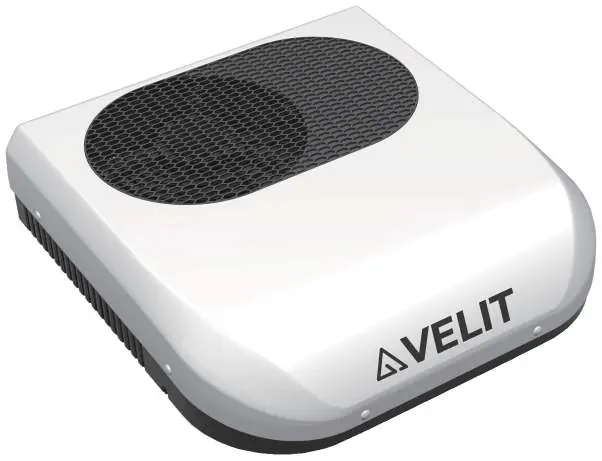

Instrukcja obsługi klimatyzatora dachowego Velit 2000R MINI
Kompletny przewodnik użytkownika dla klimatyzatora dachowego Velit 2000R MINI. Instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznej instalacji, specyfikację techniczną, opis trybów pracy, obsługę panelu sterowania oraz procedury...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Velit 2000R MINI to klimatyzator dachowy zasilany prądem stałym (12V lub 48V). Instalacja wymaga wycięcia otworu 14-1/4 cala, uszczelnienia jednostki oraz podłączenia do akumulatora z odpowiednim zabezpieczeniem bezpiecznikowym. str. 1, 5, 6
Najważniejsze czynności
- Instalacja jednostki na dachu str. 6, 7
- Podłączenie zasilania str. 8
Pierwsze uruchomienie
- Włączanie urządzenia str. 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kod błędu E4/EL
Niskie napięcie. Sprawdź połączenia akumulatora.
str. 12
Kod błędu E0
Błąd czujnika temperatury otoczenia. Sprawdź wtyczkę 2-pin.
str. 12Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E0 | Błąd czujnika temperatury otoczenia | Sprawdź wtyczkę 2-pin | str. 12 |
| E4/EL | Niskie napięcie | Sprawdź połączenia akumulatora | str. 12 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | DC12V / DC48V | Wymagane zasilanie | str. 5 |
| Wydajność chłodzenia | 7500BTU / 8000BTU | Moc chłodnicza | str. 5 |
Gdzie szukać w PDF
- Specyfikacja str. 5
- Instalacja str. 6, 7, 8
- Rozwiązywanie problemów str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Klimatyzator dachowy Velit 2000R MINI jest urządzeniem wymagającym profesjonalnej instalacji. Przed przystąpieniem do montażu należy upewnić się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi (np. NEC w USA). Urządzenie nie powinno być modyfikowane, a wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel. Nie należy używać urządzenia w temperaturach poniżej 40°F (ok. 4°C) ani czyścić go myjkami ciśnieniowymi.
Specyfikacja techniczna
Urządzenie występuje w dwóch wariantach zasilania:
- Napięcie wejściowe: DC12V lub DC48V
- Wydajność chłodzenia: 7500BTU (dla 12V) / 8000BTU (dla 48V)
- Pobór prądu: 15-50A (12V) / 5-14A (48V)
- Moc znamionowa: 600W (12V) / 670W (48V)
- Czynnik chłodniczy: R134A / 500g
- Wymiary jednostki zewnętrznej: 26.4" x 26" x 6.5"
- Waga: 28 kg
Instalacja
Proces instalacji obejmuje następujące kroki:
- Wybór lokalizacji: Urządzenie pasuje do otworu dachowego 14-1/4 x 14-1/4 cala. Należy zapewnić co najmniej 10 cali odstępu od krawędzi dachu.
- Uszczelnienie: Oczyść powierzchnię dachu, nałóż uszczelkę na otwór i zastosuj uszczelniacz na spodzie uszczelki oraz na jej krawędziach.
- Montaż: Umieść jednostkę nad otworem, przeciągnij przewód zasilający. Użyj prętów gwintowanych M8 i wsporników montażowych, aby zabezpieczyć jednostkę od wewnątrz. Dokręć nakrętki z momentem 4.5-5.6 NM.
- Podłączenie elektryczne: Podłącz przewód zasilający 6AWG do akumulatora, pamiętając o bezpiecznikach na przewodach dodatnim i ujemnym.
- Panel dekoracyjny: Zamocuj panel dekoracyjny za pomocą dołączonych śrub samogwintujących.
Obsługa urządzenia
Klimatyzator posiada cztery tryby pracy: Sleep, ECO, Cooling oraz Turbo. Zmiana trybu wpływa na prędkość kompresora, natomiast prędkość wentylatora można regulować niezależnie.
- Panel sterowania: Umożliwia włączanie/wyłączanie (długie przytrzymanie), zmianę trybów, regulację prędkości wentylatora oraz temperatury.
- Pilot zdalnego sterowania: Pozwala na zdalną obsługę urządzenia. Uwaga: niektóre przyciski na pilocie mogą nie być aktywne dla tego modelu.
- Zmiana jednostek: Temperaturę można przełączać między °C a °F poprzez długie naciśnięcie przycisku Mode (3s) lub kombinację przycisków na pilocie.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod. Najczęstsze kody to:
- E0/E1: Problemy z czujnikami temperatury (otoczenia/parownika). Sprawdź połączenia wtyczek 2-pinowych.
- E4/EL: Niskie napięcie. Sprawdź połączenia akumulatora i stan naładowania.
- E8: Problem z wentylatorem skraplacza. Sprawdź połączenie wtyczki.
- EU: Przegrzanie sterownika. Pozostaw urządzenie wyłączone na 10 minut przed restartem.
Praktyczna pomoc
Typowe problemy
Kod błędu E4/EL (niskie napięcie)
Sprawdź połączenia z akumulatorem, upewnij się, że nie ma luźnych styków. Błąd występuje, gdy napięcie spada poniżej 10.5V.
Kody E0 lub E1 (błędy czujników)
Użyj śrubokręta płaskiego, aby podważyć panel wyświetlacza i sprawdź, czy wtyczki czujników (biała/czerwona 2-pin) są poprawnie osadzone.
Kod błędu EU (przegrzanie sterownika)
Wyłącz urządzenie i pozwól mu ostygnąć przez 10 minut przed ponownym uruchomieniem.
Przed użyciem
- Sprawdź, czy otwór dachowy ma wymiary 14-1/4 x 14-1/4 cala.
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Sprawdź, czy przewody zasilające mają odpowiedni przekrój (6AWG).
- Upewnij się, że napięcie zasilania jest zgodne z modelem (12V lub 48V).
- Sprawdź, czy w pobliżu nie ma przeszkód na dachu (min. 10 cali odstępu).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie wejściowe
- Wymagane napięcie zasilania (DC12V lub DC48V w zależności od wersji).
- Czynnik chłodniczy R134A
- Typ i ilość (500g) czynnika chłodniczego używanego w układzie.
Ilustracje i schematy
- Schemat wymiarów (strona 5) pokazuje kluczowe odstępy montażowe na dachu.
- Schemat montażu uszczelki (strona 6) ilustruje sposób uszczelnienia jednostki z dachem.

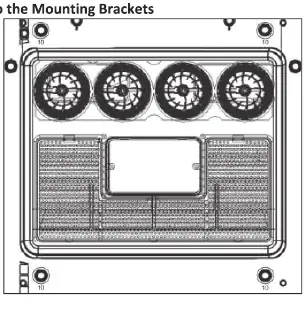

- Schemat montażu wsporników (strona 7) pokazuje rozmieszczenie prętów gwintowanych M8.
Zgodność modelu
- Urządzenie wymaga zasilania DC (prąd stały).
- Nie używać w temperaturach otoczenia poniżej 40°F (ok. 4°C).
