Instrukcja obsługi klimatyzatora dachowego Velit 2000R
Kompletny przewodnik po klimatyzatorze dachowym Velit 2000R. Instrukcja zawiera szczegółowe dane techniczne, procedury montażu, opis obsługi panelu sterowania oraz listę kodów błędów ułatwiającą diagnostykę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Velit 2000R to klimatyzator dachowy DC przeznaczony do pojazdów kempingowych. Urządzenie wymaga profesjonalnego montażu w otworze 14x14 cali i zasilania 12V lub 24V. str. 1, 3, 5
Najważniejsze czynności
- Montaż jednostki str. 5, 6
Pierwsze uruchomienie
- Podłączenie zasilania str. 7
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 12V / 24V | Napięcie zasilania | str. 4 |
| Wydajność chłodzenia | 8000 BTU / 2200W | Moc chłodnicza | str. 4 |
Gdzie szukać w PDF
- Dane techniczne str. 4
- Instalacja str. 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Klimatyzator dachowy Velit 2000R jest przeznaczony do montażu w pojazdach kempingowych. Urządzenie wymaga instalacji przez wykwalifikowany personel, zaznajomiony z odpowiednimi przepisami (NFPA 1192, NFPA 70, CSA C22.1, CSA Z240). Nie należy modyfikować urządzenia ani używać go w pobliżu materiałów łatwopalnych.

Dane techniczne

- Napięcie wejściowe: 12V lub 24V
- Wydajność chłodzenia: 8000 BTU / 2200W
- Czynnik chłodniczy: R134a (750g)
- Pobór prądu: 20-60A (12V) / 10-33A (24V)
- Poziom hałasu: 55dB (tryb Eco) / 65dB (tryb Boost)
Instalacja
Przed montażem należy upewnić się, że zasilanie jest odłączone. Proces instalacji obejmuje:



- Wybór miejsca: Sprawdź, czy otwór w dachu ma wymiary 14x14 cali. Zapewnij odpowiedni prześwit od krawędzi dachu.
- Uszczelnienie: Oczyść powierzchnię między jednostką a dachem, nałóż uszczelkę i odpowiednie uszczelnienie w zależności od materiału dachu.
- Montaż: Umieść jednostkę nad otworem, użyj wsporników montażowych i prętów gwintowanych M8. Dokręć nakrętki z zalecanym momentem obrotowym (4.5-5.6 Nm), uważając, aby nie przekręcić.
- Okablowanie: Podłącz przewody zasilające do akumulatora, stosując odpowiednie bezpieczniki na przewodzie dodatnim.
- Panel dekoracyjny: Zamocuj panel wewnętrzny za pomocą dostarczonych śrub.
Obsługa i tryby pracy
Panel sterowania umożliwia wybór trybów pracy oraz regulację prędkości wentylatora. Dostępne tryby to: Sleep, Eco, Cooling (chłodzenie) oraz Turbo. Przycisk zasilania służy do włączania urządzenia oraz resetowania do ustawień fabrycznych (długie przytrzymanie przez 10 sekund).
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod. Najczęstsze problemy obejmują:
- E0: Błąd czujnika temperatury otoczenia. Sprawdź połączenie 2-pinowe.
- E2: Zbyt wysoki prąd. Sprawdź, czy wloty powietrza nie są zablokowane.
- E4/EL: Niskie napięcie. Sprawdź stan akumulatora i połączenia elektryczne.
- E8: Błąd wentylatora skraplacza. Sprawdź połączenie.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy białe złącze 2-pinowe jest dobrze osadzone. W razie potrzeby wymień czujnik lub panel wyświetlacza.
Upewnij się, że wloty powietrza (boczne/dolne) nie są zablokowane i wyczyść skraplacz.
Sprawdź napięcie systemu i akumulatora. Upewnij się, że połączenia są poprawne i nie ma luźnych styków.
Wyczyść filtr wlotowy. Zmierz ciśnienie po stronie niskiego ciśnienia i w razie potrzeby uzupełnij czynnik R134a.
Przed użyciem
- Sprawdź, czy napięcie zasilania (12V lub 24V) jest zgodne z modelem.
- Upewnij się, że otwór w dachu ma wymiary 14x14 cali.
- Sprawdź, czy wszystkie połączenia elektryczne są dokręcone i zabezpieczone bezpiecznikami.
- Upewnij się, że wloty powietrza nie są zasłonięte.
- Sprawdź, czy uszczelka między jednostką a dachem jest poprawnie założona.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 8000 BTU / 2200W
- Wydajność chłodnicza urządzenia, określająca moc chłodzenia.
Ilustracje i schematy

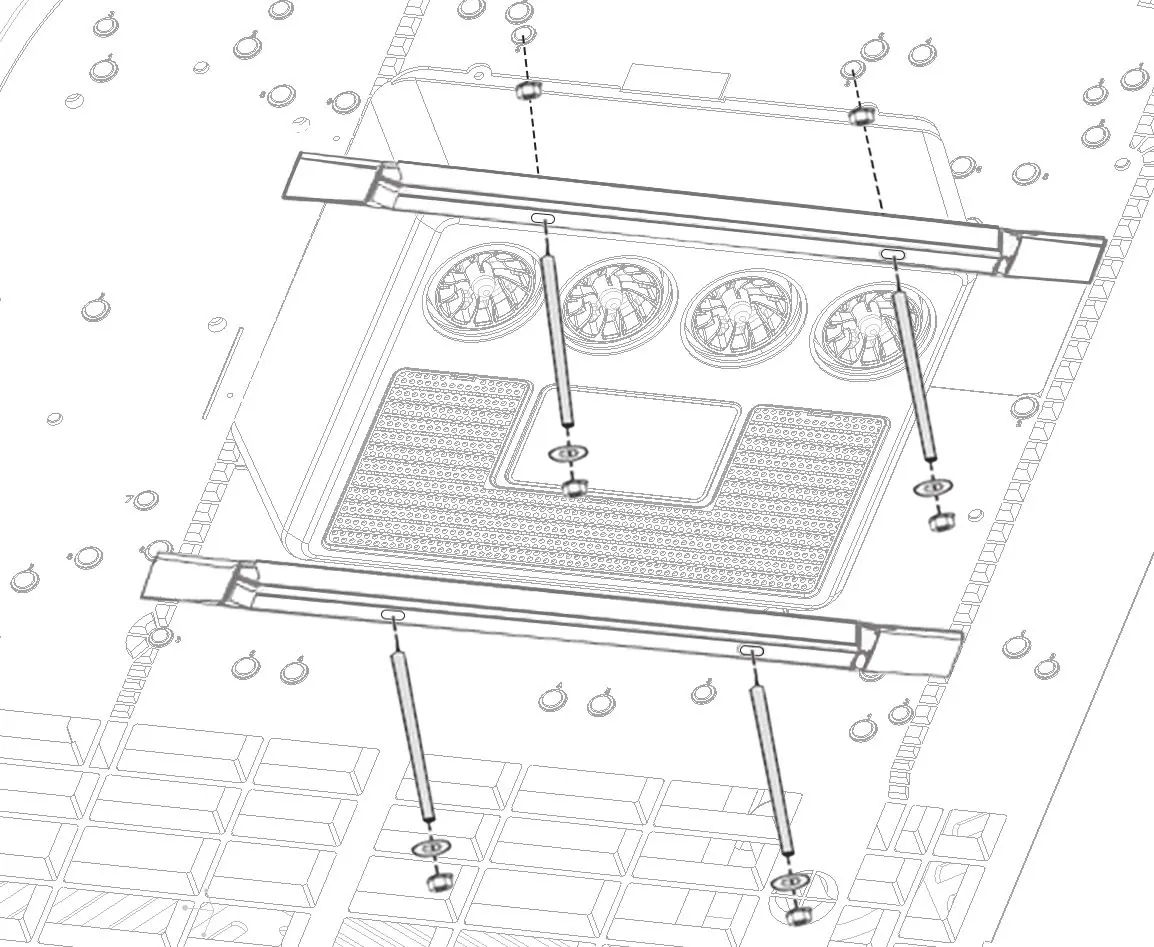

- Schemat montażu wsporników pokazuje sposób zabezpieczenia jednostki na dachu za pomocą prętów gwintowanych.

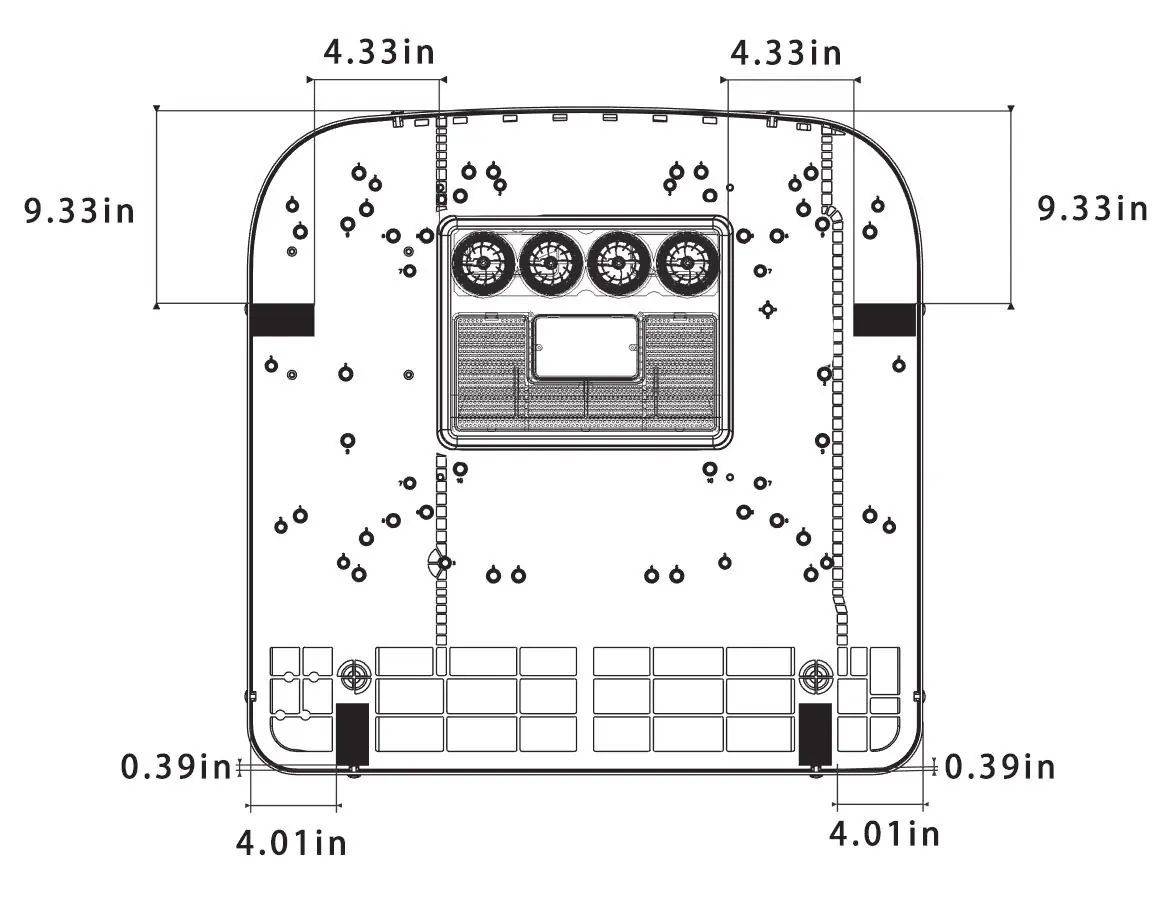

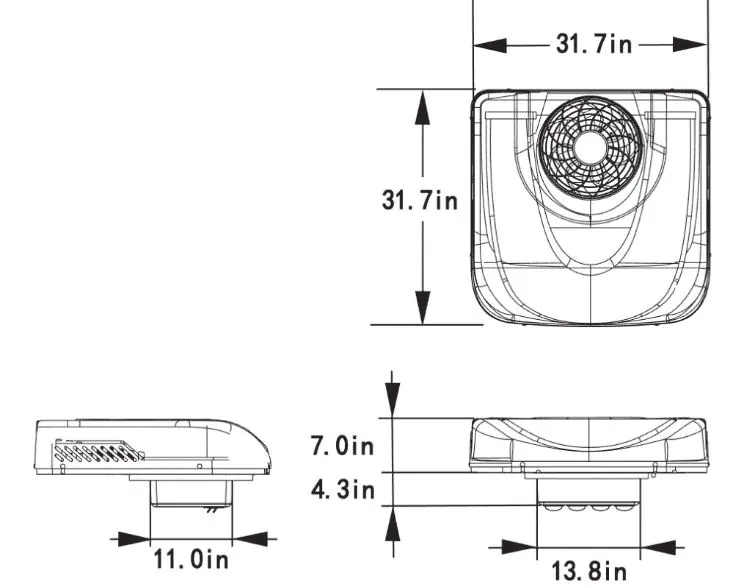

- Rysunek wymiarowy przedstawia niezbędne odstępy i wymiary otworu montażowego (14x14 cali).
Zgodność modelu
- Wymaga instalacji przez wykwalifikowany personel.
- Zgodność z przepisami NFPA 1192, NFPA 70, CSA C22.1, CSA Z240.
