Instrukcja techniczna i schematy połączeń klimatyzatora Temperzone Econex Pro OPA 211RLTFYD
Szybki przewodnik techniczny dla klimatyzatora Temperzone Econex Pro OPA 211RLTFYD. Zawiera specyfikacje techniczne, wymiary montażowe, wytyczne dotyczące instalacji elektrycznej oraz schematy połączeń.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Klimatyzator Temperzone Econex Pro OPA 211RLTFYD wymaga zasilania 3-fazowego 400V, zachowania minimalnych odstępów montażowych (2000mm góra, 1000mm boki) oraz zastosowania wyłącznika różnicowoprądowego typu B. str. 1, 2
Najważniejsze czynności
- Podłączenie zasilania str. 1, 3
- Konfiguracja sterowników str. 3, 4
Pierwsze uruchomienie
- Sprawdź zasilanie 24h dla sterowania str. 4
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność chłodzenia | 19.9 kW | Wydajność nominalna netto | str. 1 |
| Czynnik chłodniczy | R32 | Typ czynnika | str. 1 |
| Zasilanie | 400V AC | Napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 1
- Wymiary i montaż str. 2
- Schematy elektryczne str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera kluczowe dane techniczne, wymiary oraz schematy elektryczne dla klimatyzatora Temperzone Econex Pro OPA 211RLTFYD. Instrukcja jest przeznaczona dla instalatorów i serwisantów. Urządzenie wymaga zasilania 3-fazowego 400V oraz stałego zasilania 24h dla obwodu sterowania i grzałki karteru.
Specyfikacja techniczna
- Wydajność chłodzenia (netto): 19.9 kW
- Wydajność grzania: 19.7 kW
- Czynnik chłodniczy: R32 (4.75 kg)
- Zasilanie: 3 ph. 400V AC 50Hz + N + E
- Waga netto: 299 kg
- Waga transportowa: 341 kg
- Typ sprężarki: Inverter scroll
- Wentylator wewnętrzny: EC / forward curved (500 W x2)
Wymiary i montaż
Podczas instalacji należy bezwzględnie zachować wymagane odstępy serwisowe, aby zapewnić prawidłowy przepływ powietrza i dostęp do urządzenia:
- Góra: 2000 mm (minimalny prześwit)
- Boki: 1000 mm (minimalny prześwit)
- Przód/Tył: 500 mm - 1000 mm (zależnie od strony serwisowej)
Urządzenie posiada przyłącza odpływu skroplin (1/2" BSP female) oraz zasilania elektrycznego. Szczegółowe rozmieszczenie punktów montażowych znajduje się na rysunku wymiarowym w dokumencie.
Instalacja elektryczna
Instalacja musi być wykonana zgodnie z załączonymi schematami połączeń. Główne punkty uwagi:
- Zalecane zabezpieczenie różnicowoprądowe (RCD): typ B, 30mA, 3-biegunowe.
- Wymagane jest podłączenie zasilania 24h dla obwodu sterowania i grzałki karteru.
- Schematy obejmują połączenia dla sterownika UC8 oraz Carel cPCO Mini.
- Dostępne są wejścia 0-10V dla sterowania zewnętrznego oraz opcjonalne czujniki (np. CO2, wilgotności).
- Należy zwrócić uwagę na ustawienia przełączników DIP (DIP switches) dla sterowników UC8, TFC oraz PSD2 zgodnie z tabelami w schemacie.
Praktyczna pomoc
Typowe problemy
Brak zasilania sterownika
Upewnij się, że zasilanie 24h jest podłączone do obwodu sterowania i grzałki karteru.
Błędy komunikacji lub sterowania
Sprawdź ustawienia przełączników DIP na sterownikach UC8, TFC i PSD2 zgodnie z tabelami w schemacie elektrycznym.
Przed użyciem
- Sprawdź, czy zasilanie sieciowe jest zgodne z wymaganiami (3 ph. 400V AC 50Hz).
- Upewnij się, że zachowano minimalne odstępy montażowe (2000mm góra, 1000mm boki).
- Zainstaluj zalecany wyłącznik różnicowoprądowy (RCD) typu B, 30mA.
- Sprawdź poprawność podłączenia czujników (temperatury, wilgotności, CO2) zgodnie ze schematem.
- Upewnij się, że wszystkie połączenia elektryczne są dokręcone i zabezpieczone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Czynnik chłodniczy R32
- Wymaga specjalistycznej obsługi serwisowej ze względu na właściwości palne.
- Zasilanie 3 ph. 400V
- Wymaga instalacji trójfazowej z przewodem neutralnym i ochronnym.
Ilustracje i schematy

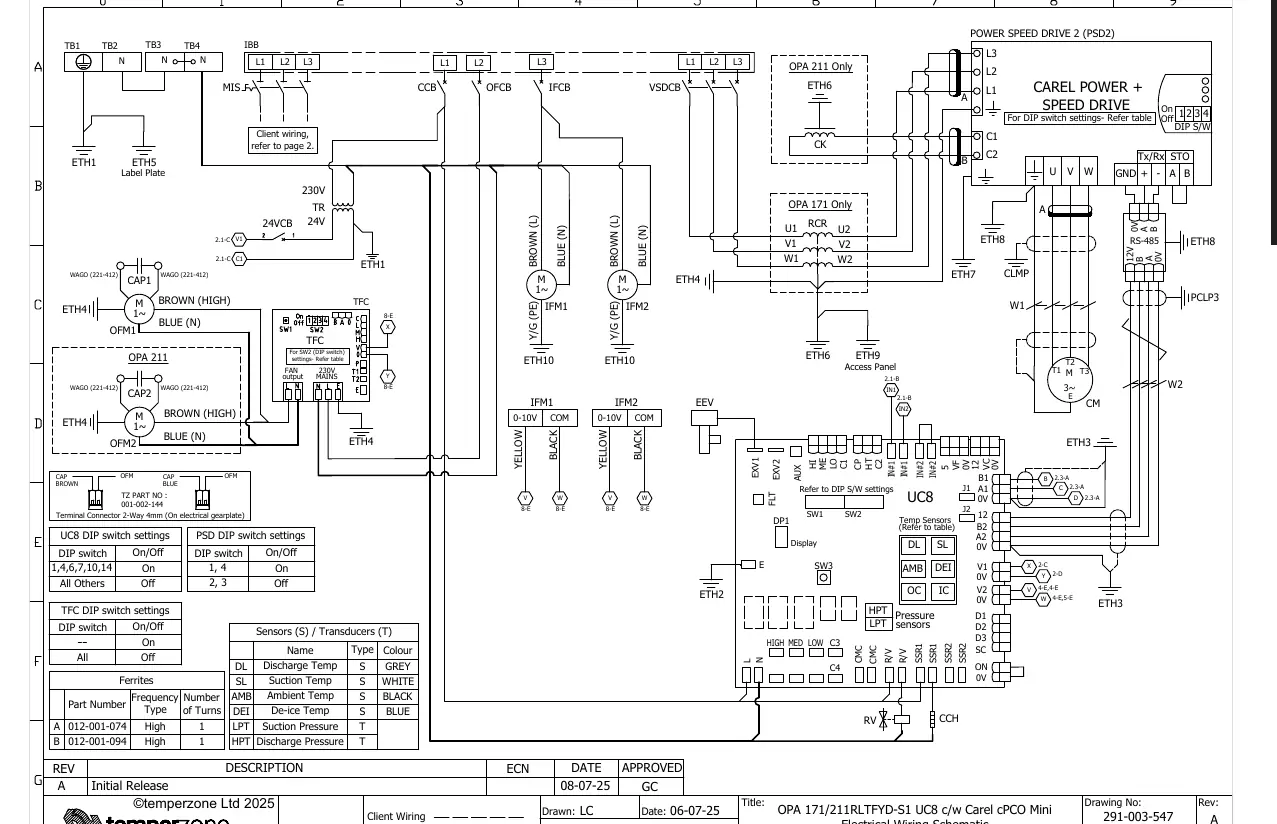

- Strona 3: Główny schemat połączeń elektrycznych (UC8, Carel cPCO Mini, sprężarki, wentylatory).

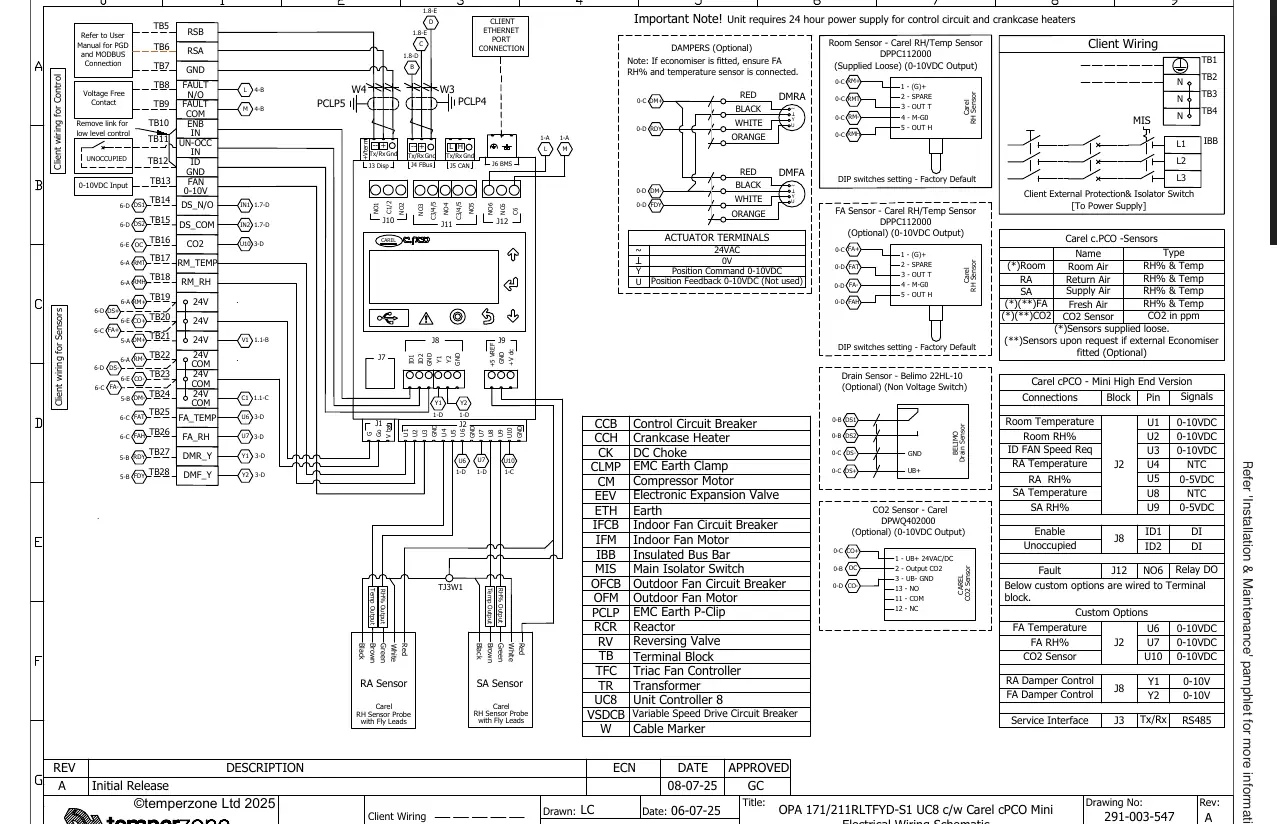

- Strona 4: Schemat połączeń klienta (wejścia/wyjścia, czujniki, opcje sterowania).
Zgodność modelu
- Wymaga zasilania 24h dla obwodu sterowania.
- Kompatybilny z opcjonalnym interfejsem serwisowym pGD1 (nr kat. 201-000-867).
