Niniejsza instrukcja dotyczy klimatyzatora Temperzone VPA 160RKTG-DPQ (ECO) z sterownikiem UC8. Urządzenie wymaga instalacji zgodnie z lokalnymi przepisami budowlanymi i BHP. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Kluczowym elementem jest 4-godzinny okres rozgrzewania grzałki karteru sprężarki przed pierwszym uruchomieniem.
Instalacja i montaż
Urządzenie powinno być zamontowane na stabilnej, poziomej podstawie. W przypadku montażu na dachu zaleca się stosowanie podkładek wibroizolacyjnych. Należy zachować minimalne odstępy serwisowe wskazane w dokumentacji (1000 mm z przodu, 100 mm po bokach, 2000 mm z tyłu przy opcjonalnej kratce wylotowej). Odpływ kondensatu musi być skierowany do odpowiedniego punktu zrzutu.
Podłączenia elektryczne i sterowanie
Prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka. Urządzenie może być sterowane za pomocą:


- Termostatu ściennego TZT-100 (dostarczany w zestawie).
- Sygnałów 24V AC i 0-10V z zewnętrznego sterownika.
- Komunikacji szeregowej Modbus RTU (RS485).
- Komunikacji BACnet-IP (wymaga opcjonalnej bramki).
W przypadku korzystania z Modbus RTU, każde urządzenie musi mieć unikalny adres. Należy stosować ekranowane przewody typu skrętka.
Procedura uruchomienia
Przed uruchomieniem sprężarki należy sprawdzić:
- Czy termostat i sterowanie są poprawnie podłączone.
- Czy filtry powietrza są zainstalowane.
- Czy wentylator wewnętrzny obraca się swobodnie.
- Czy zasilanie było włączone przez 4 godziny (grzałka karteru).
Po uruchomieniu należy przeprowadzić procedurę commissioning (tryb 'c' na sterowniku UC8), sprawdzić kierunek obrotów sprężarki oraz pobór prądu na każdej fazie.
Obsługa i sterownik UC8
Sterownik UC8 zarządza pracą urządzenia, w tym zabezpieczeniami i logiką odszraniania. Wyświetlacz LCD oraz przycisk pozwalają na odczyt parametrów pracy (ciśnienia, temperatury, wydajność) oraz konfigurację ustawień. W przypadku wystąpienia błędu, kod błędu jest wyświetlany na ekranie.

Konserwacja
Regularna konserwacja jest niezbędna dla zachowania wydajności:
- Miesięcznie: Czyszczenie filtrów, sprawdzenie odpływu kondensatu, kontrola wycieków oleju w sprężarce.
- Półrocznie: Kontrola połączeń elektrycznych, sprawdzenie mocowań wentylatorów, wymiana filtrów.
- Rocznie: Kontrola rur chłodniczych, sprawdzenie grzałek elektrycznych, czyszczenie wężownic skraplacza, poprawki lakiernicze.
Zmiana konfiguracji wentylatora
Istnieje możliwość zmiany strony nawiewu (tzw. opposite handing) bez rozłączania przewodów. Procedura wymaga przesunięcia obudowy wentylatora na drugą stronę wężownicy i zamiany miejscami filtra powietrza. Wymaga to dwóch osób i około 30 minut pracy.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy nie trwa cykl odszraniania (reversing cycle). Sprawdź ustawienia temperatury i czy nie ma nadmiernych strat ciepła w budynku.
Sprawdź syfon odpływu kondensatu, jego drożność i nachylenie. Jeśli występuje 'water carry-over', zmniejsz maksymalną prędkość wentylatora.
Sprawdź etykietę na sterowniku UC8 lub wyszukaj 'UC8' na stronie www.temperzone.biz, aby uzyskać diagnostykę błędów.
Przed użyciem
- Odłącz zasilanie przed pracami serwisowymi.
- Sprawdź, czy sprężarka jest stabilnie zamontowana.
- Upewnij się, że filtry powietrza są poprawnie zainstalowane.
- Sprawdź, czy wentylator wewnętrzny obraca się swobodnie.
- Upewnij się, że dyfuzory powietrza są otwarte.
- Pozostaw zasilanie włączone na 4 godziny przed startem sprężarki (grzałka karteru).
Ilustracje i schematy

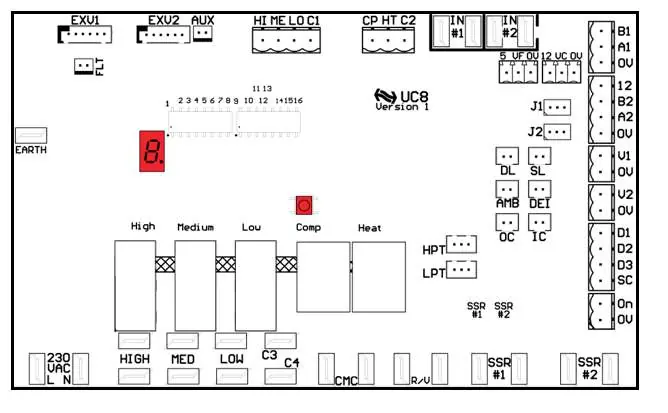

- Schemat podłączenia TZT-100 (strona 5) ilustruje połączenie z terminalami UC8.
- Schemat podłączenia zewnętrznego sterownika (strona 5) pokazuje jak podłączyć sygnały 24V AC i 0-10V.

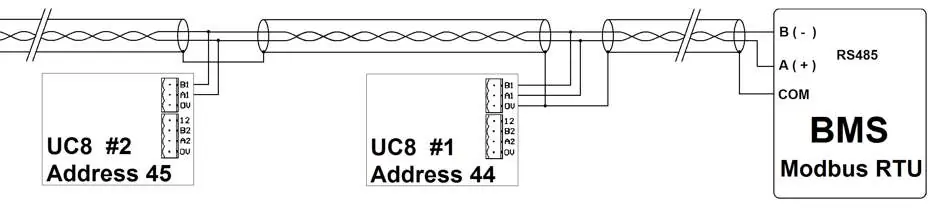

- Schemat Modbus (strona 6) pokazuje sposób łączenia 'daisy-chain' dla wielu jednostek.
Zgodność modelu
- Wymaga zasilania 230-240V.
- Kompatybilny z systemami BMS przez Modbus RTU lub BACnet-IP (wymagana bramka).
- Wymaga wykwalifikowanego elektryka do instalacji.
