Instrukcja obsługi klimatyzatora Temperzone VPA 160RKTG-DP

Szybki przewodnik instalacji i konserwacji klimatyzatora Temperzone VPA 160RKTG-DP. Dowiedz się, jak zamontować urządzenie, skonfigurować sterownik UC8, podłączyć termostat TZT-100 oraz przeprowadzić procedurę uruchomienia i konserwacji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat sterownika UC8 Strona 2 Podłączenie termostatu TZT-100 Strona 5 Podłączenie komunikacji Modbus RTU Strona 6

Najważniejsze informacje z instrukcji

Urządzenie VPA 160RKTG-DP to zewnętrzny klimatyzator chłodzony powietrzem z cyklem odwracalnym. Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, podłączenia elektrycznego, uruchomienia oraz konserwacji. Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie odłączyć zasilanie elektryczne. Urządzenie musi być instalowane zgodnie z lokalnymi przepisami budowlanymi i BHP.

Instalacja

Urządzenie należy zamontować na stabilnej, płaskiej i poziomej podstawie. W przypadku montażu na dachu zaleca się stosowanie konstrukcji z izolatorami drgań. Należy zapewnić odpowiednie odstępy serwisowe wokół urządzenia (szczegóły w diagramie na stronie 1). Odpływ skroplin musi być skierowany do odpowiedniego miejsca utylizacji, a wewnątrz urządzenia znajduje się syfon.

Podłączenie elektryczne

Prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka. Urządzenie należy podłączyć bezpośrednio z rozdzielnicy za pomocą wyłącznika głównego. Nie należy używać bezpieczników topikowych. Wymagane jest stałe zasilanie grzałek karteru sprężarki (24h), w przeciwnym razie gwarancja jest nieważna.

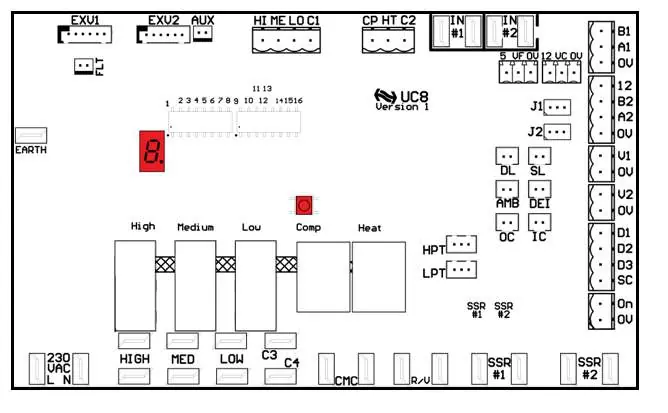

Schemat sterownika UC8
Schemat sterownika UC8

Uruchomienie

Przed uruchomieniem sprężarki wymagany jest 4-godzinny okres oczekiwania z włączonym zasilaniem, aby grzałka karteru usunęła płynny czynnik chłodniczy z oleju sprężarki. Procedura uruchomienia obejmuje sprawdzenie kierunku obrotów sprężarki, pomiar prądu oraz testy w trybach chłodzenia i grzania.

Sterowanie i obsługa

Urządzenie wykorzystuje sterownik UC8. Dostępne opcje sterowania obejmują:

Podłączenie termostatu TZT-100
Podłączenie termostatu TZT-100

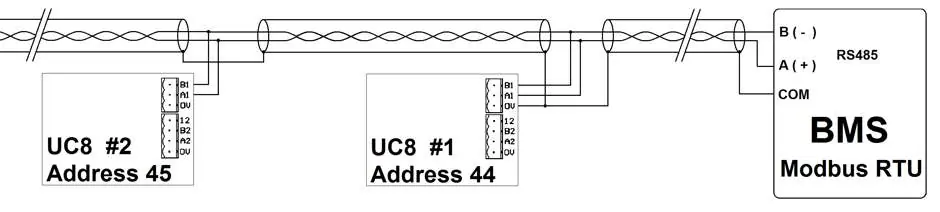

Podłączenie komunikacji Modbus RTU
Podłączenie komunikacji Modbus RTU
  • Termostat ścienny TZT-100 (dostarczany w zestawie).
  • Sygnały 24V AC i 0-10V z zewnętrznego sterownika.
  • Komunikację szeregową Modbus RTU lub BACnet-IP.

Sterownik UC8 zarządza funkcjami ochronnymi, takimi jak ochrona przed wysokim/niskim ciśnieniem, ochrona przed zamarzaniem wężownicy wewnętrznej oraz limity temperatury tłoczenia.

Konserwacja

Regularna konserwacja jest kluczowa dla trwałości urządzenia:

  • Miesięcznie: Czyszczenie filtrów powietrza, sprawdzenie odpływu skroplin, kontrola komory sprężarki pod kątem wycieków oleju.
  • Półrocznie: Sprawdzenie dokręcenia połączeń elektrycznych, kontrola korozji, sprawdzenie wentylatorów i mocowań silników.
  • Rocznie: Kontrola rur chłodniczych, sprawdzenie grzałek elektrycznych, czyszczenie lameli wężownicy zewnętrznej, poprawki lakiernicze.

Praktyczna pomoc

Typowe problemy

Wyciek wody z urządzenia

Sprawdź drożność syfonu odpływu skroplin, nachylenie odpływu oraz czy nie występuje zjawisko przenoszenia wody przez wentylator (zmniejsz prędkość wentylatora).

Klimatyzator nie grzeje w zimie

Urządzenie posiada wbudowane cykle odszraniania, podczas których grzanie jest chwilowo wstrzymane. Sprawdź również, czy temperatura zewnętrzna nie przekracza zakresu pracy urządzenia.

Wyświetlany kod błędu na sterowniku UC8

Sprawdź etykietę na urządzeniu z opisem kodów błędów lub odwiedź stronę www.temperzone.biz i wyszukaj 'UC8 Controller' w celu diagnostyki.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed pracami montażowymi.
  • Sprawdź, czy sprężarka jest stabilnie zamocowana.
  • Upewnij się, że filtry powietrza są poprawnie zainstalowane.
  • Sprawdź, czy silnik wentylatora wewnętrznego obraca się swobodnie.
  • Upewnij się, że wszystkie dyfuzory powietrza są otwarte.
  • Pozostaw zasilanie włączone na 4 godziny przed startem sprężarki (grzałka karteru).

Ilustracje i schematy

  • Schemat połączeń UC8: przedstawia terminale wejściowe i wyjściowe sterownika.
  • Podłączenie TZT-100: pokazuje sposób okablowania termostatu do sterownika UC8.
  • Podłączenie BMS: schemat połączenia zewnętrznego sterownika z wejściami sterującymi UC8.
  • Daisy-chain Modbus: instrukcja łączenia wielu jednostek w sieć komunikacyjną.

Zgodność modelu

  • Urządzenie wymaga zasilania 230-240V.
  • W przypadku instalacji na dachu wymagane są izolatory wibracji.
  • Wysoka wilgotność wymaga redukcji przepływu powietrza o 10%.
