Niniejsza instrukcja dotyczy montażu osłon (cowl) typu Economiser, Fresh Air Inlet oraz Spill Air Outlet, przeznaczonych dla jednostek klimatyzacyjnych Temperzone z serii OPA 1410–2110 RLT. Głównym celem instalacji osłon jest ochrona przed przedostawaniem się wody deszczowej do kanałów powietrza powrotnego oraz odprowadzanie nadmiaru ciśnienia powietrza z budynku.

Opis urządzenia

Osłony są dostarczane jako elementy wstępnie zmontowane. Zestaw zawiera:

Osłonę (Cowl)
10 śrub sześciokątnych M6 x 13 SKT

Do poprawnego montażu wymagane jest użycie uszczelniacza silikonowego (nie jest dołączony do zestawu).

Montaż

Przygotowanie: Sprawdź, czy wszystkie elementy zostały dostarczone i czy nie uległy uszkodzeniu w transporcie.
Montaż osłony wlotu (góra): Zamontuj osłonę Economiser/Fresh Air Inlet do perforowanego panelu przepustnicy Economiser w jednostce OPA. Użyj dostarczonych śrub i wykorzystaj fabrycznie nawiercone otwory montażowe.
Montaż osłony wylotu (dół): Zamontuj osłonę Spill Air Outlet do perforowanego panelu przepustnicy Spill Air w jednostce OPA. Użyj dostarczonych śrub i fabrycznie nawierconych otworów.
Uszczelnienie: Upewnij się, że wszystkie połączenia zostały dokładnie uszczelnione silikonem.
Wymagany prześwit: Pod osłoną Fresh Air należy zachować minimum 300 mm wolnej przestrzeni, aby zapobiec odbijaniu się wody deszczowej od dachu do wnętrza osłony.

Uruchomienie

W kwestiach dotyczących użytkowania przepustnicy świeżego powietrza oraz uruchomienia systemu Economiser, należy odnieść się do głównej instrukcji instalacji i konserwacji dostarczonej wraz z jednostką OPA.

Praktyczna pomoc

Typowe problemy

Woda deszczowa dostaje się do kanału powietrza powrotnego

Upewnij się, że osłona jest poprawnie zamontowana i uszczelniona silikonem. Sprawdź, czy zachowano wymagany prześwit 300 mm pod osłoną.

Brak możliwości montażu w standardowy sposób

Niektóre konfiguracje nawiewu/wywiewu powietrza mogą być niekompatybilne. Skontaktuj się z producentem Temperzone w celu weryfikacji.

Przed użyciem

Sprawdź kompletność zestawu (osłona, 10 śrub M6).
Przygotuj uszczelniacz silikonowy (brak w zestawie).
Upewnij się, że jednostka OPA jest wyłączona przed rozpoczęciem prac.
Zweryfikuj, czy posiadasz odpowiednią przestrzeń montażową (min. 300 mm pod osłoną).

Parametry w praktyce

Prześwit (Clearance): Wymagane minimum 300 mm pod osłoną Fresh Air, aby zapobiec odbijaniu się deszczu od dachu do wnętrza urządzenia.
Masa netto (Fresh Air cowl): 52 kg
Masa netto (Spill Air cowl): 50 kg

Ilustracje i schematy

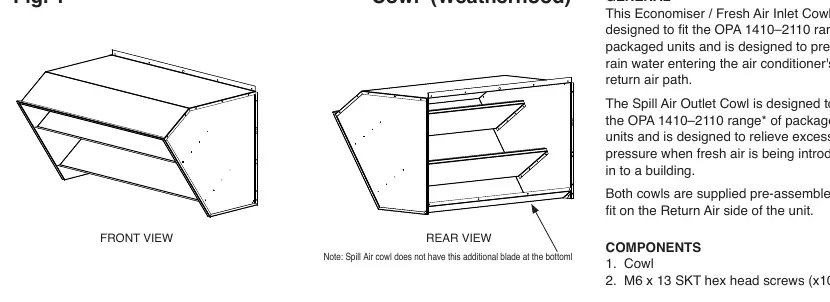

Fig. 1: Widok osłony (Cowl) z przodu i z tyłu.

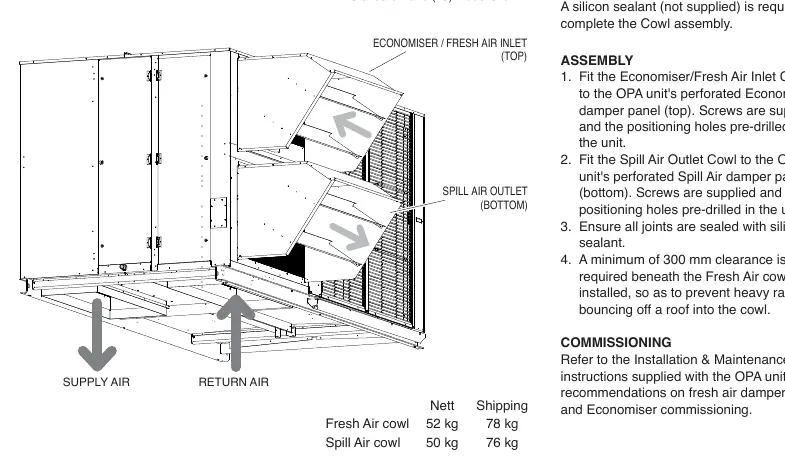

Fig. 2: Schemat montażu osłon na jednostce OPA (górna sekcja - Economiser, dolna sekcja - Spill Air).

Zgodność modelu

Przeznaczone dla jednostek Temperzone OPA 1410–2110 RLT.
Nie dotyczy niektórych konfiguracji nawiewu/wywiewu (sprawdź u producenta).
