Niniejszy dokument zawiera szczegółowe dane techniczne, wymiary oraz schematy połączeń elektrycznych dla pompy ciepła Temperzone OPA 1410RLTM4FPQD Econex Pro. Instrukcja jest przeznaczona dla wykwalifikowanego personelu serwisowego i instalatorów. Przed przystąpieniem do prac należy zapoznać się z wymaganiami dotyczącymi zasilania, przestrzeni serwisowej oraz konfiguracji sterownika.

Specyfikacja techniczna

Urządzenie charakteryzuje się następującymi parametrami:

  • Czynnik chłodniczy: R32 (7.1 kg na układ).
  • Zasilanie: 3 fazy, 400V AC, 50Hz + N + E.
  • Sprężarki: 4x Inverter scroll.
  • Wydajność chłodnicza (netto): 146 kW.
  • Wydajność grzewcza: 145 kW.
  • Waga netto: 2064 kg (z ekonomizerem 2154 kg).

Wymiary i instalacja

Podczas montażu należy bezwzględnie przestrzegać wymaganych odstępów serwisowych:

Wymiary i odstępy serwisowe
Wymiary i odstępy serwisowe
  • Dostęp elektryczny: min. 1000 mm.
  • Dostęp do wentylatorów: min. 1000 mm.
  • Dostęp do filtrów: min. 2000 mm.
  • Montaż jednostek obok siebie: min. 2 m między czołami wężownic.

Urządzenie posiada przyłącza odpływu skroplin po obu stronach (gwint stożkowy 26-30 mm OD).

Schematy połączeń elektrycznych

Dokumentacja zawiera szczegółowe schematy połączeń (strony 3-9), które różnią się w zależności od typu zainstalowanych wentylatorów (Sanmu, Fanstech, EBM, Rosenberg). Kluczowe elementy instalacji elektrycznej obejmują:

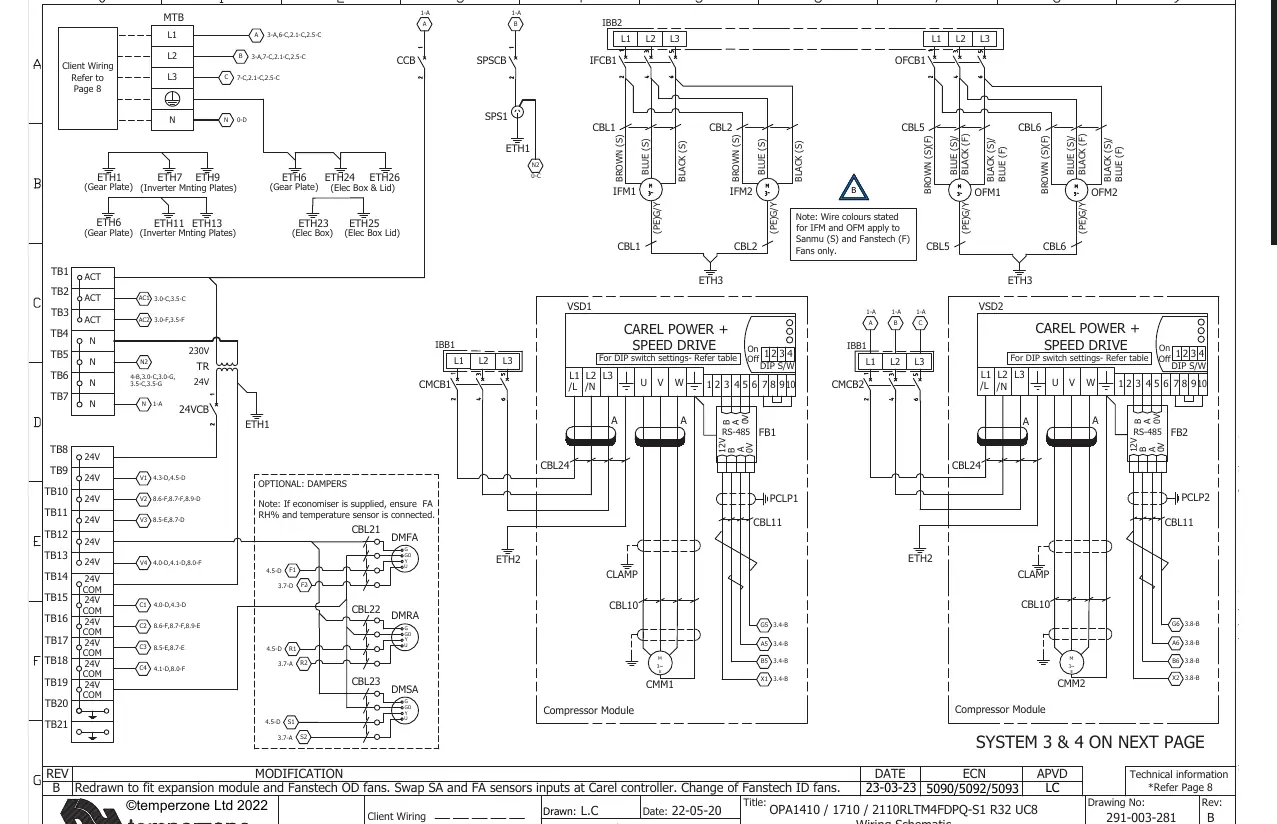

Schemat połączeń elektrycznych (1)
Schemat połączeń elektrycznych (1)
  • Zasilanie sterowania: Wymagane zasilanie 24-godzinne na L1 dla obwodu sterowania i grzałek karteru.
  • Zabezpieczenia: Zalecany wyłącznik różnicowoprądowy (RCD) typu B, 30mA, 3-biegunowy.
  • Sterownik: System oparty na sterowniku Carel c.PCO z modułami UC8.

Podłączenie czujników i sterowanie

Strona 10 zawiera wytyczne dotyczące podłączenia czujników zewnętrznych:

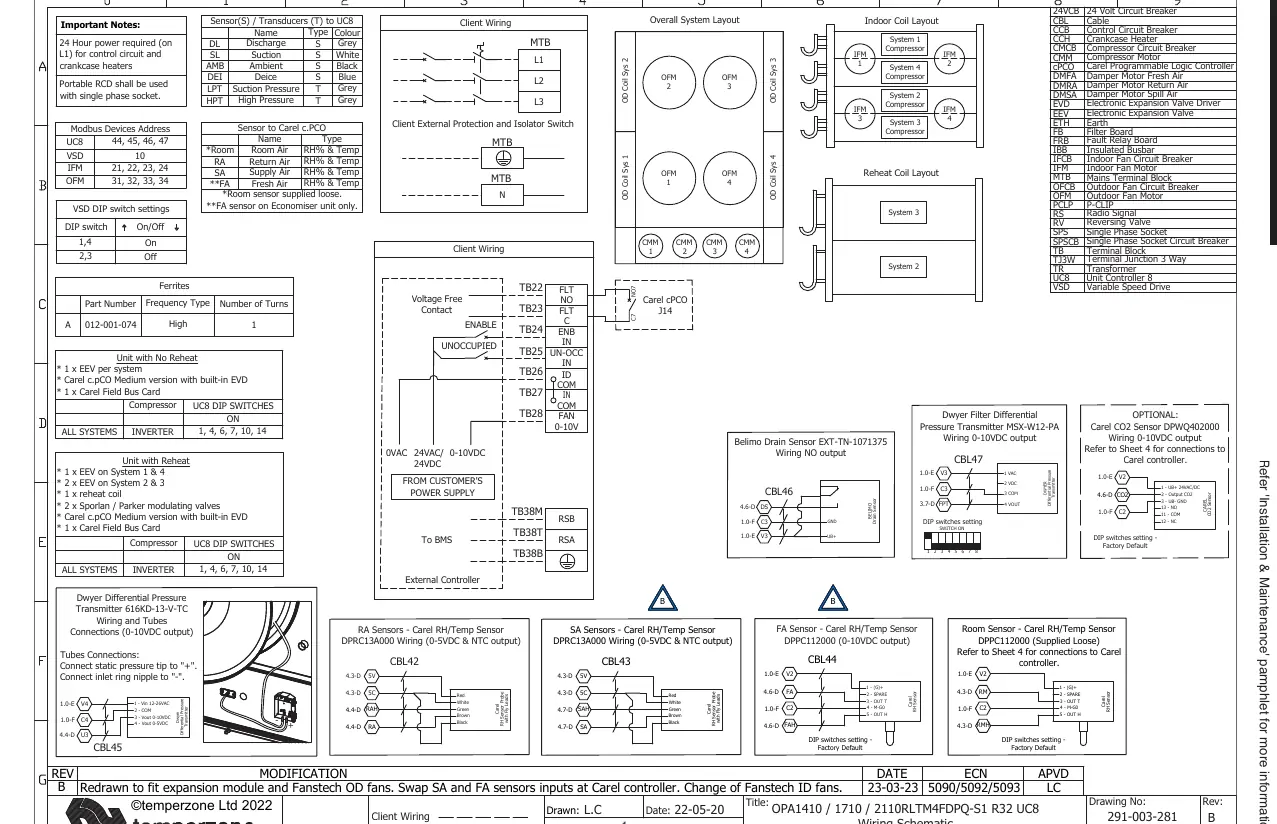

Schemat podłączenia czujników i sterowania
Schemat podłączenia czujników i sterowania
  • Czujniki temperatury/wilgotności: Należy podłączyć zgodnie z tabelą (Room, RA, SA, FA).
  • Ustawienia DIP Switch: Dla sprężarek inwerterowych należy ustawić przełączniki 1, 4, 6, 7, 10, 14 w pozycji ON.
  • Komunikacja: Urządzenie obsługuje protokół Modbus dla urządzeń UC8, VSD, IFM i OFM.

Praktyczna pomoc

Typowe problemy

Brak zasilania sterownika

Sprawdź bezpiecznik obwodu sterowania (4A) oraz zasilanie 24V.

Błąd komunikacji z wentylatorami

Sprawdź poprawność połączeń kabli CBL33-CBL36 (zależnie od typu wentylatora) oraz ustawienia DIP switch.

Nieprawidłowe odczyty czujników

Upewnij się, że czujniki (Room, RA, SA, FA) są podłączone zgodnie ze schematem na stronie 10 i mają odpowiednią polaryzację.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (3 ph. 400V ac 50Hz).
  • Upewnij się, że zapewniono wymagane odstępy serwisowe (min. 1000mm dla dostępu elektrycznego).
  • Sprawdź, czy wszystkie połączenia elektryczne są dokręcone.
  • Zweryfikuj ustawienia przełączników DIP dla sprężarki (ON: 1, 4, 6, 7, 10, 14).
  • Upewnij się, że czujnik FA jest podłączony tylko w jednostkach z ekonomizerem.

Parametry w praktyce

Refrigerant Charge
7.1 kg czynnika R32 na układ.
Compressor circuit breaker
Wymagany wyłącznik 50A dla każdej z 4 sprężarek.
Max. running amps
Całkowity prąd pracy systemu: 116 / 111 / 121 A.

Ilustracje i schematy

  • Strony 3-9 zawierają szczegółowe schematy połączeń dla różnych konfiguracji wentylatorów (Sanmu, Fanstech, EBM, Rosenberg).
  • Strona 10 zawiera schemat podłączenia czujników zewnętrznych oraz ustawienia przełączników DIP dla sterownika UC8.

Zgodność modelu

  • Wymagane zasilanie 24-godzinne na L1 dla grzałek karteru.
  • Czujnik FA (Fresh Air) wymagany tylko w jednostkach z ekonomizerem.
  • W przypadku użycia sterowania niskonapięciowego należy usunąć mostki 24V i COM.
