Instrukcja obsługi klimatyzatora Temperzone OPA 116RKTY

Szybki przewodnik po instalacji, konserwacji i uruchomieniu klimatyzatora Temperzone OPA 116RKTY. Dowiedz się, jak poprawnie zamontować urządzenie, ustawić prędkość wentylatora i przeprowadzić procedurę startową.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, uruchomienia i konserwacji klimatyzatora Temperzone OPA 116RKTY z kontrolerem UC7. Kluczowym wymogiem przed uruchomieniem jest zapewnienie 24-godzinnego zasilania grzałki karteru, aby usunąć czynnik chłodniczy z oleju sprężarki. Nieprzestrzeganie tego wymogu może skutkować utratą gwarancji.

Instalacja

Urządzenie musi być zainstalowane zgodnie z lokalnymi przepisami bezpieczeństwa przez wykwalifikowany personel.

  • Pozycjonowanie: Należy zachować minimalne odstępy serwisowe (patrz rysunek wymiarowy). W przypadku montażu wielu jednostek obok siebie, należy zachować co najmniej 2 m między czołami wężownic.
  • Montaż: Jednostkę należy zamocować na stabilnej, płaskiej i poziomej podstawie za pomocą czterech otworów w szynach montażowych. W przypadku montażu na dachu zaleca się stosowanie podkładek antywibracyjnych.
  • Odpływ kondensatu: Odpływ musi posiadać syfon typu 'U' o wysokości pionowej co najmniej 50 mm. Rura odpływowa powinna mieć spadek co najmniej 1:50.

Wymagania elektryczne

Prace elektryczne muszą być wykonane przez wykwalifikowanego elektryka. Jednostka zewnętrzna powinna być podłączona bezpośrednio z rozdzielnicy za pomocą wyłącznika nadprądowego i izolatora sieciowego, najlepiej w pobliżu urządzenia.

Schemat podłączenia alternatywnych termostatów
Schemat podłączenia alternatywnych termostatów

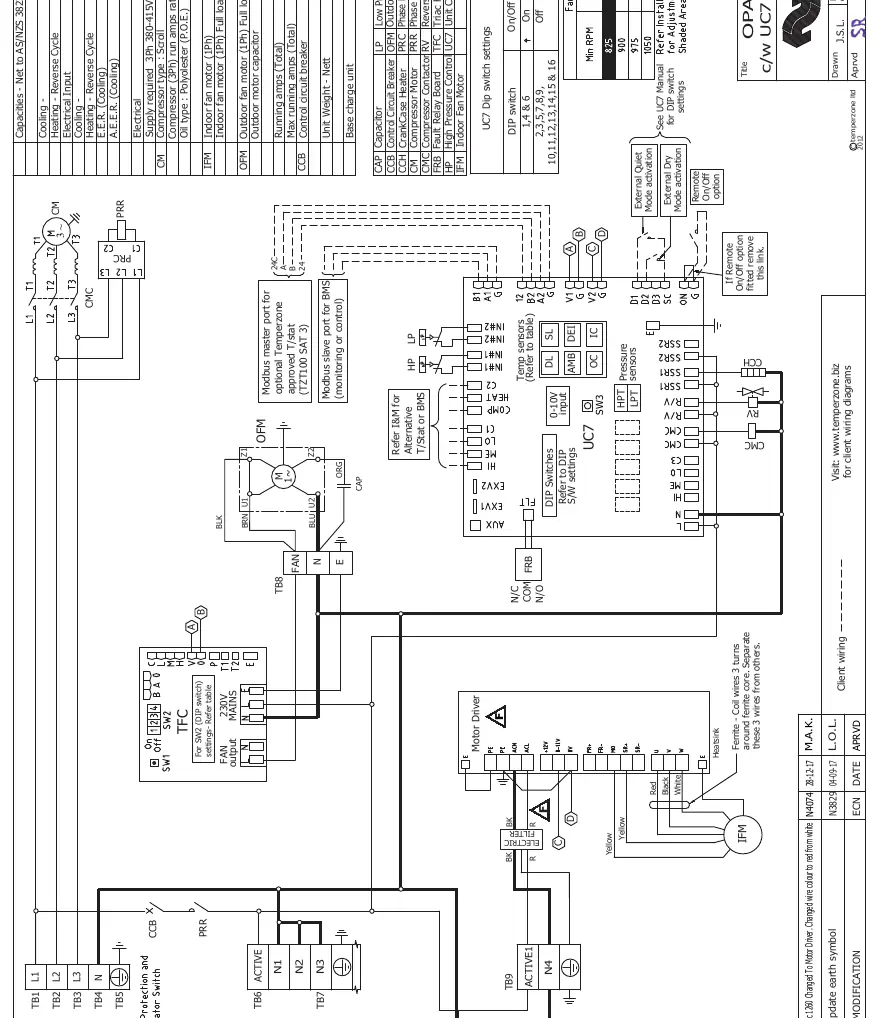

Pełny schemat elektryczny jednostki
Pełny schemat elektryczny jednostki

Regulacja prędkości wentylatora wewnętrznego

Prędkość wentylatora można regulować za pomocą kontrolera UC7:

  1. Upewnij się, że sprężarka jest wyłączona.
  2. Naciśnij i przytrzymaj przycisk SW3 na płytce kontrolera UC7, aż na wyświetlaczu pojawi się litera 'H' (dla wysokiej prędkości) lub 'L' (dla niskiej prędkości).
  3. Wartość napięcia sterującego można zwiększać w krokach co 0.5V (maksymalnie do 10.0V).
  4. Po wybraniu żądanej wartości odczekaj 30 sekund, aż kontroler zapisze ustawienie w pamięci.

Procedura uruchomienia

  1. Pozostaw wyłącznik zdalny w pozycji wyłączonej i zamknij główny wyłącznik zasilania. Odczekaj 4 godziny na wygrzanie grzałki karteru.
  2. Sprawdź, czy wentylatory obracają się swobodnie.
  3. Włącz urządzenie i sprawdź kierunek obrotów sprężarki. Jeśli jest nieprawidłowy, sprężarka będzie głośna i pobierze minimalny prąd – należy zmienić fazowanie na głównym terminalu zasilania.
  4. Zmierz pobór prądu sprężarki i każdego wentylatora, porównując wyniki ze specyfikacją.

Konserwacja

  • Co tydzień (przez pierwsze 4 tygodnie): Sprawdź filtry powietrza (jeśli są zamontowane), sprawdź odpływ kondensatu, skontroluj komorę sprężarki pod kątem wycieków oleju i dokręć połączenia elektryczne.
  • Co pół roku: Sprawdź mocowania wentylatorów i silników, połączenia elektryczne oraz ciśnienia robocze.
  • Co rok: Sprawdź rury chłodnicze pod kątem przetarć, działanie grzałek elektrycznych, stan izolacji i kanałów oraz usuń zanieczyszczenia z wężownic zewnętrznych.

Praktyczna pomoc

Typowe problemy

Nieprawidłowa rotacja sprężarki

Jeśli sprężarka jest głośna i pobiera minimalny prąd, zmień fazowanie na głównym terminalu zasilania.

Wysoka wilgotność (powyżej 50% RH)

Ogranicz prędkość czołową wężownicy do 2.5 m/s lub mniej, aby uniknąć przenoszenia wody.

Brak zasilania grzałki karteru

Wymagane jest 24-godzinne zasilanie grzałki karteru, w przeciwnym razie gwarancja jest nieważna.

Przed użyciem

  • Upewnij się, że urządzenie jest zainstalowane na stabilnej, płaskiej powierzchni.
  • Sprawdź, czy odpływ kondensatu posiada syfon 'U' o wysokości min. 50 mm.
  • Odczekaj 4 godziny przed uruchomieniem, aby grzałka karteru usunęła czynnik chłodniczy z oleju.
  • Sprawdź, czy wszystkie filtry powietrza są poprawnie zainstalowane.
  • Upewnij się, że przepustnice nawiewu są otwarte.

Ilustracje i schematy

  • Rysunek 1 (Wymiary): Pokazuje minimalne odstępy montażowe (500mm, 1000mm, 2000mm) oraz punkty montażowe.
  • Rysunek 2 (Termostaty): Schemat podłączenia alternatywnych termostatów z sygnałami 12V DC do kontrolera UC7.

Zgodność modelu

  • Wymaga wykwalifikowanego elektryka do instalacji.
  • Kompatybilny z termostatami z ręcznym wyborem Grzanie/Chłodzenie lub automatycznym przełączaniem.
