Instrukcja obsługi i montażu jednostki wewnętrznej Temperzone ISD 135K, 160K, 200K, 230K

Kompletny przewodnik instalacji i konserwacji jednostek wewnętrznych Temperzone ISD. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć odpływ skroplin, wykonać okablowanie oraz przeprowadzić okresową konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, uruchomienia i konserwacji jednostek wewnętrznych Temperzone serii ISD (135K, 160K, 200K, 230K). Urządzenia te są przeznaczone do współpracy z jednostkami zewnętrznymi serii OSA. Kluczowe aspekty obejmują zapewnienie odpowiedniego odstępu serwisowego (500 mm), prawidłowe wykonanie odpływu skroplin oraz przestrzeganie procedur elektrycznych.

Instalacja i montaż

Jednostki powinny być montowane zgodnie z lokalnymi przepisami bezpieczeństwa. Zaleca się stosowanie opcjonalnego systemu montażu sprężynowego (Rys. 2), który minimalizuje przenoszenie wibracji na konstrukcję budynku. Alternatywnie można zastosować montaż sztywny przy użyciu prętów gwintowanych i wsporników w kształcie litery L (Rys. 3).

Montaż sprężynowy i sztywny
Montaż sprężynowy i sztywny
Schemat instalacji odpływu skroplin
Schemat instalacji odpływu skroplin
  • Odstępy: Należy zapewnić minimum 500 mm wolnej przestrzeni przy skrzynce elektrycznej.
  • Poziomowanie: Urządzenie posiada wbudowaną tacę ociekową ze spadkiem, dlatego należy je montować w poziomie.
  • Odpływ skroplin: Odpływ musi być wyposażony w syfon o wysokości co najmniej 50 mm. Rura odpływowa powinna mieć spadek co najmniej 1:50 (20 mm na metr). W przypadku długich odcinków należy zastosować rurę odpowietrzającą.

Podłączenia i uruchomienie

Prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie ze schematem połączeń. Urządzenie wymaga dedykowanego sterownika (np. SAT-2 lub TZT-701). Przed uruchomieniem należy sprawdzić:

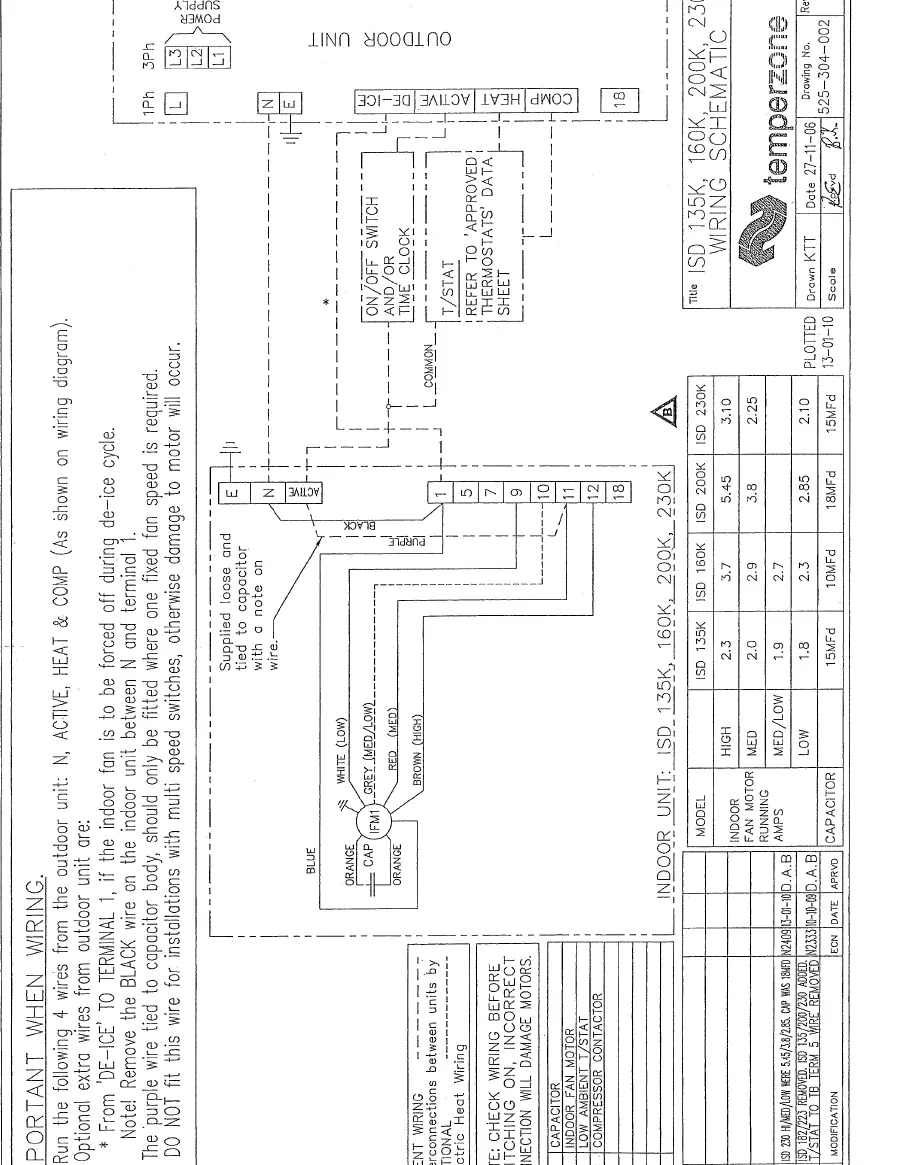

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  1. Poprawność podłączenia i ustawienia termostatu.
  2. Czystość filtra powietrza (jeśli jest zainstalowany).
  3. Swobodną pracę wentylatora (brak wibracji).
  4. Drożność odpływu skroplin.
  5. Prawidłową pracę w trybach chłodzenia i grzania.

Konserwacja

Regularna konserwacja jest niezbędna dla zachowania wydajności urządzenia:

  • Tygodniowo (przez pierwsze 4 tygodnie): Sprawdzanie filtra powietrza i drożności odpływu skroplin.
  • Miesięcznie: Czyszczenie filtra powietrza.
  • Półrocznie: Sprawdzenie drożności odpływu, czyszczenie wężownicy wymiennika ciepła, kontrola dokręcenia wentylatora, sprawdzenie silnika wentylatora oraz dokręcenie połączeń elektrycznych.

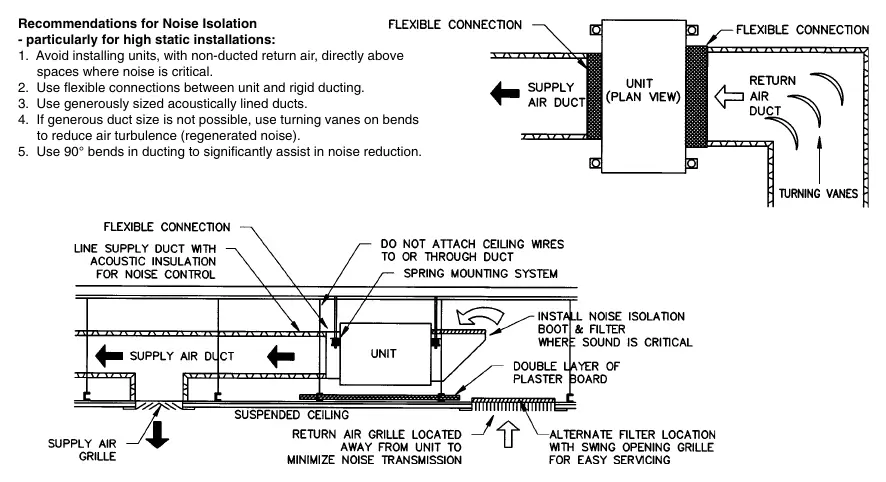

Izolacja akustyczna

W instalacjach o wysokim ciśnieniu statycznym zaleca się stosowanie elastycznych połączeń między jednostką a kanałami, używanie kanałów z izolacją akustyczną oraz stosowanie łuków 90 stopni w kanałach w celu redukcji turbulencji powietrza.

Zalecenia dotyczące izolacji akustycznej
Zalecenia dotyczące izolacji akustycznej

Praktyczna pomoc

Typowe problemy

Woda wycieka z tacy ociekowej

Sprawdź, czy odpływ ma odpowiedni spadek (min. 1:50) i czy syfon ma min. 50 mm wysokości.

Nadmierny hałas w pomieszczeniu

Zastosuj elastyczne połączenia między jednostką a kanałami oraz użyj kanałów z izolacją akustyczną.

Wentylator nie działa podczas odszraniania

Upewnij się, że przewód 'N' i '1' jest poprawnie podłączony zgodnie ze schematem elektrycznym.

Przed użyciem

  • Sprawdź, czy termostat jest poprawnie podłączony i ustawiony.
  • Upewnij się, że filtr powietrza jest czysty.
  • Sprawdź, czy wentylator obraca się swobodnie bez wibracji.
  • Zweryfikuj drożność odpływu skroplin.
  • Uruchom urządzenie w trybie chłodzenia i grzania.

Parametry w praktyce

Odstęp serwisowy
Minimum 500 mm wolnej przestrzeni przy skrzynce elektrycznej.
Spadek odpływu
Minimum 1:50 (20 mm na metr) dla prawidłowego odprowadzania wody.
Wysokość syfonu
Minimum 50 mm dla zabezpieczenia przed cofaniem się powietrza.

Ilustracje i schematy

  • Rysunek 1: Wymiary montażowe i lokalizacja przyłączy.
  • Rysunek 2: Montaż sprężynowy (opcjonalny) dla redukcji wibracji.
  • Rysunek 4: Prawidłowa instalacja odpływu skroplin z syfonem i odpowietrzeniem.

Zgodność modelu

  • Urządzenie przeznaczone wyłącznie do pracy z czynnikiem chłodniczym HFC-410A (R410A).
  • Wymaga dedykowanego sterownika (SAT-2 lub TZT-701).
