Instrukcja obsługi zestawu wentylatora kanałowego Manrose 150mm

Szybki przewodnik instalacji i obsługi zestawu wentylatora kanałowego Manrose 150mm. Dowiedz się, jak poprawnie zamontować kratki, podłączyć przewody i skonfigurować timer.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zestaw wentylatora kanałowego Manrose 150mm jest przeznaczony do wentylacji w kabinach prysznicowych. Instalacja oraz podłączenie elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami (AS/NZS3000). Przed przystąpieniem do prac należy bezwzględnie wyłączyć główne zasilanie elektryczne.

Zestaw wentylatora kanałowego Manrose 150mm
Zestaw wentylatora kanałowego Manrose 150mm

Dane techniczne

  • Średnica kanału: 150 mm
  • Typ wentylatora: EC Axial
  • Moc: 18 W
  • Wydajność: 105 l/s (380 m3/h)
  • Zasilanie: 220-240V AC, 50Hz
  • Materiał obudowy silnika: Odlew aluminiowy
  • Materiał wirnika: Tworzywo PBT

Instalacja kratki wewnętrznej

Kratka wewnętrzna (EasyFit DCT1550) wymaga otworu o średnicy 195 mm (+/- 5 mm).

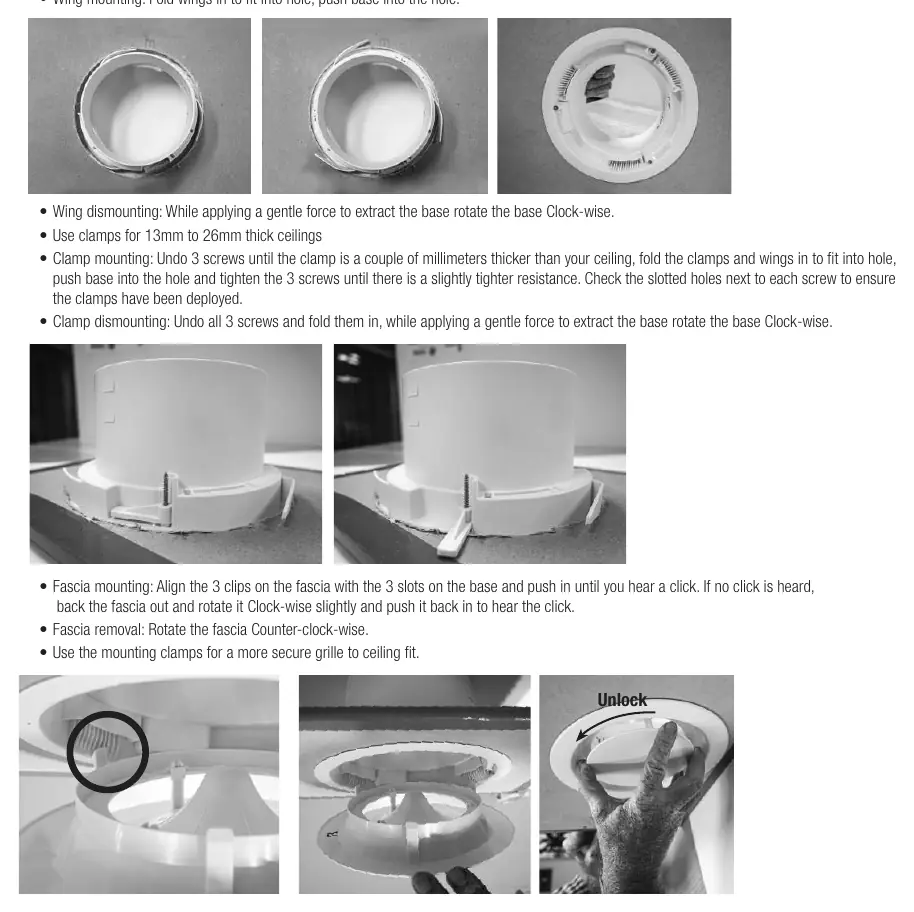

Kroki montażu kratki wewnętrznej
Kroki montażu kratki wewnętrznej
  • Montaż na skrzydełka: Stosowany dla sufitów o grubości 10 mm. Złóż skrzydełka, aby zmieściły się w otworze, a następnie wciśnij podstawę.
  • Montaż na zaciski: Stosowany dla sufitów o grubości 13-26 mm. Odkręć 3 śruby, aż zaciski będą nieco grubsze niż sufit, złóż je, włóż podstawę w otwór i dokręć śruby do wyczucia oporu.
  • Montaż maskownicy: Dopasuj 3 klipsy na maskownicy do 3 szczelin w podstawie i wciśnij, aż usłyszysz kliknięcie.

Instalacja kanałów i wentylatora

Wentylator powinien być zamontowany w sposób zapewniający dostęp do serwisowania, ale nie bezpośrednio nad prysznicem lub wanną, gdzie byłby dostępny dla użytkownika. Należy unikać nadmiernego skracania elastycznego kanału przed przykręceniem kratki zewnętrznej. Kanał powinien być prowadzony w linii prostej, aby poprawić wydajność wentylatora.

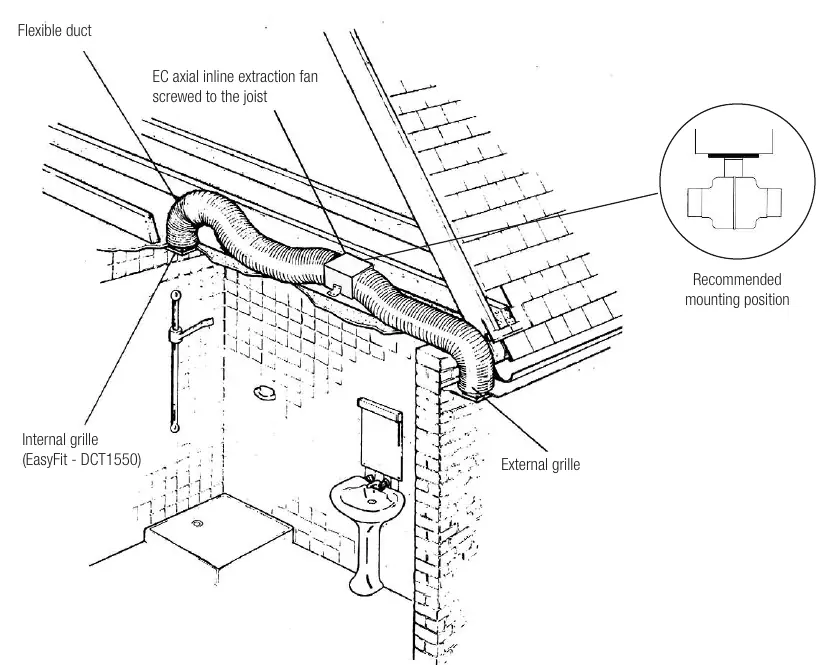

Typowa instalacja wentylatora
Typowa instalacja wentylatora

Podłączenie elektryczne

Instrukcja obejmuje dwa modele:

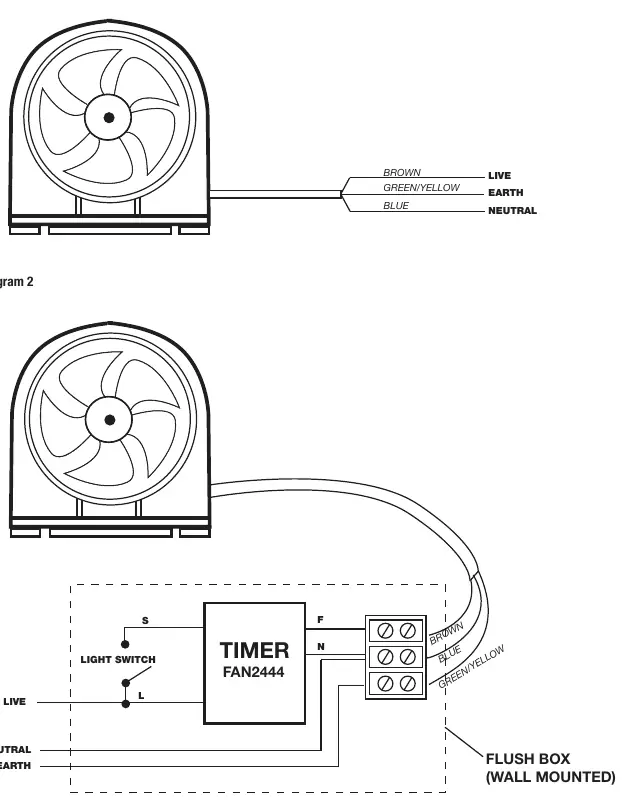

Schematy podłączenia elektrycznego
Schematy podłączenia elektrycznego
  • Model FAN0101 (Standard): Może być podłączony do włącznika światła lub dedykowanego włącznika wentylatora.
  • Model FAN0102 (Timer): Wymaga użycia timera FAN2444. Timer jest w pełni regulowany (czas pracy po wyłączeniu: ok. 0-20 minut, opóźnienie włączenia: 0-5 minut).

Wszystkie połączenia muszą być wykonane przewodem o przekroju minimum 1 mm2.

Konserwacja i bezpieczeństwo

Wentylator wymaga okresowego czyszczenia wlotów i wylotów powietrza z kurzu i zanieczyszczeń. Nie należy zakrywać urządzenia. W przypadku uszkodzenia przewodu zasilającego, naprawa musi zostać wykonana przez producenta lub autoryzowany serwis. Urządzenie nie jest przeznaczone dla osób o ograniczonej sprawności fizycznej lub sensorycznej bez nadzoru.

Praktyczna pomoc

Typowe problemy

Wentylator nie uruchamia się

Sprawdź, czy zasilanie jest włączone i czy instalacja elektryczna została wykonana przez wykwalifikowanego elektryka zgodnie ze schematem.

Timer nie działa zgodnie z oczekiwaniami

Upewnij się, że używasz modelu timera FAN2444. Nie używaj starszych modeli z rezystorem ani modelu FAN0372.

Kratka nie trzyma się sufitu

Sprawdź, czy użyto odpowiedniej metody montażu (skrzydełka dla 10mm, zaciski dla 13-26mm) i czy zaciski zostały poprawnie rozłożone.

Przed użyciem

  • Wyłącz główne zasilanie elektryczne przed instalacją.
  • Sprawdź, czy napięcie zasilania jest zgodne z etykietą produktu.
  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Przygotuj otwór montażowy o średnicy 195mm dla kratki wewnętrznej.
  • Sprawdź, czy kanał wentylacyjny jest drożny i nie jest nadmiernie zagięty.

Parametry w praktyce

Cut-out Size Internal
Wymagana średnica otworu w suficie dla kratki wewnętrznej: 195 mm.
Cut-out Size External
Wymagana średnica otworu w ścianie zewnętrznej: 160 mm.
Max. Fan Watts
Maksymalny pobór mocy wentylatora wynosi 18W.

Ilustracje i schematy

  • Schemat 1: Podłączenie elektryczne dla modelu standardowego FAN0101.
  • Schemat 2: Podłączenie elektryczne dla modelu z timerem FAN0102 z wykorzystaniem modułu FAN2444.

Zgodność modelu

  • Wymaga użycia timera FAN2444.
  • Nie używać ze starymi modelami timerów (z rezystorem) ani modelem FAN0372.
  • Instalacja musi być zgodna z normą AS/NZS3000.
