Instrukcja obsługi i serwisowania rekuperatora Systemair SAVE VTR 150/B
Kompletny przewodnik serwisowy i instalacyjny dla rekuperatora Systemair SAVE VTR 150/B. Dowiedz się, jak skonfigurować urządzenie, zarządzać trybami pracy, podłączać akcesoria oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

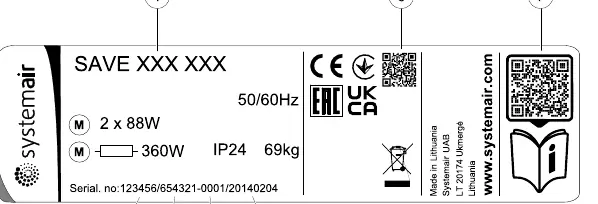

Niniejsza instrukcja dotyczy serwisowania i instalacji rekuperatora Systemair SAVE VTR 150/B. Dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, konfiguracji parametrów pracy, podłączania akcesoriów oraz procedury serwisowe. Urządzenie powinno być instalowane i serwisowane wyłącznie przez autoryzowany personel.
Konfiguracja i obsługa
Kreator uruchomienia
Przy pierwszym uruchomieniu urządzenie automatycznie uruchamia kreator konfiguracji (Startup Wizard), w którym należy ustawić język, datę, czas, typ sterowania przepływem powietrza (Manual/RPM), typ nagrzewnicy oraz zresetować licznik filtra. Kreatora nie można pominąć, chyba że używany jest panel SAVE LIGHT.

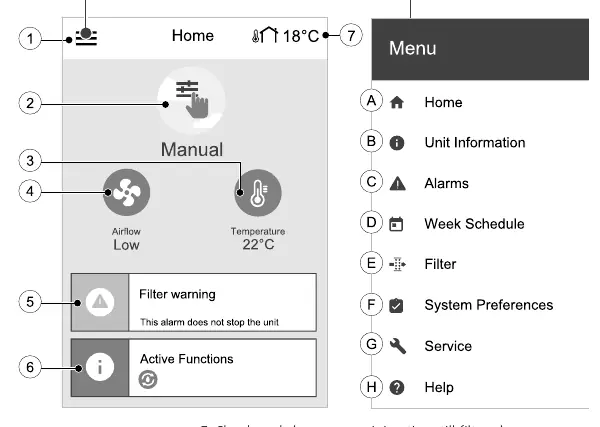

Tryby pracy
Urządzenie posiada tryby stałe (AUTO, MANUAL) oraz tymczasowe (Holiday, Crowded, Away, Refresh, Fireplace). Tryby tymczasowe są aktywne przez określony czas, po czym jednostka wraca do poprzedniego trybu pracy. Użytkownik może również konfigurować harmonogram tygodniowy (Week Schedule) dostępny w trybie AUTO.
Serwis i konserwacja

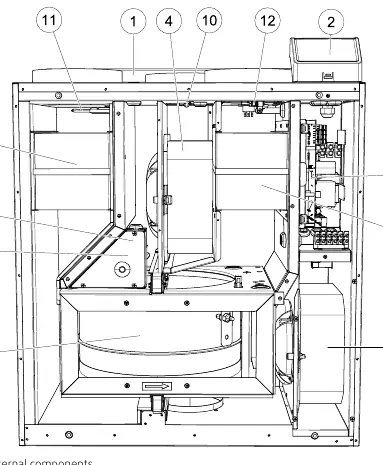

Komponenty wewnętrzne
Urządzenie wyposażone jest w obrotowy wymiennik ciepła, wentylatory EC z płynną regulacją (16-100%) oraz filtry powietrza. Filtry należy wymieniać, gdy są zanieczyszczone. Dostęp do płyty głównej i podzespołów jest możliwy bez użycia specjalistycznych narzędzi.
Rozwiązywanie problemów
W przypadku wystąpienia awarii, panel sterowania wyświetla odpowiedni alarm. Instrukcja zawiera szczegółową tabelę alarmów (klasy A, B i C) z opisem przyczyny i zalecanymi działaniami, takimi jak sprawdzenie czujników, resetowanie zabezpieczeń termicznych czy kontrola połączeń elektrycznych.
Akcesoria i instalacja
Moduł internetowy (IAM)
Moduł IAM umożliwia zdalne sterowanie jednostką przez aplikację mobilną lub przeglądarkę internetową. Wymaga podłączenia do sieci Wi-Fi lub przewodowej sieci Ethernet.
Czujniki i nagrzewnice
System wspiera podłączenie zewnętrznych czujników jakości powietrza (CO2, wilgotność, temperatura), nagrzewnic elektrycznych i wodnych, chłodnic oraz wymienników gruntowych. Każde akcesorium wymaga odpowiedniej konfiguracji w menu serwisowym (Service -> Input/Output).
Przepustnice i zabezpieczenia
Instrukcja opisuje montaż przepustnic powietrza zewnętrznego/wywiewanego oraz wyłączników ciśnieniowych (Pressure Guard), które chronią system przed niepożądanymi zmianami ciśnienia, np. przy pracy okapu kuchennego.
Informacje o producencie
Systemair
Praktyczna pomoc
Typowe problemy
Wentylatory nie startują
Sprawdź alarmy na panelu sterowania, upewnij się, że wszystkie bezpieczniki i szybkozłącza są podłączone.
Zmniejszony przepływ powietrza
Sprawdź filtry, upewnij się, że urządzenie nie jest w trybie odszraniania lub czy nie są aktywne tryby ograniczające (np. Away, Holiday, Central Vacuum Cleaner).
Niska temperatura nawiewu
Sprawdź alarmy, ustawienia temperatury, tryb ECO lub czy nagrzewnica wymaga resetu (czerwony przycisk na obudowie nagrzewnicy).
Jednostka nie reaguje na sterowanie
Zresetuj funkcje sterowania, odłączając zasilanie na co najmniej 10 sekund. Sprawdź połączenie między panelem a płytą główną.
Przed użyciem
- Upewnij się, że filtry są zamontowane przed uruchomieniem.
- Sprawdź, czy wszystkie połączenia elektryczne zostały wykonane przez autoryzowanego instalatora.
- Upewnij się, że kanały wentylacyjne są czyste i niezatkane.
- Podczas pierwszego uruchomienia przejdź przez kreator konfiguracji (Startup Wizard).
- Upewnij się, że wszystkie znaki ostrzegawcze na urządzeniu są czytelne.
Parametry w praktyce
- 500 W / 1000 W
- Moc zainstalowanej nagrzewnicy wtórnej.
- TCP port 8989
- Port wymagany dla poprawnego działania modułu internetowego (IAM).
Ilustracje i schematy

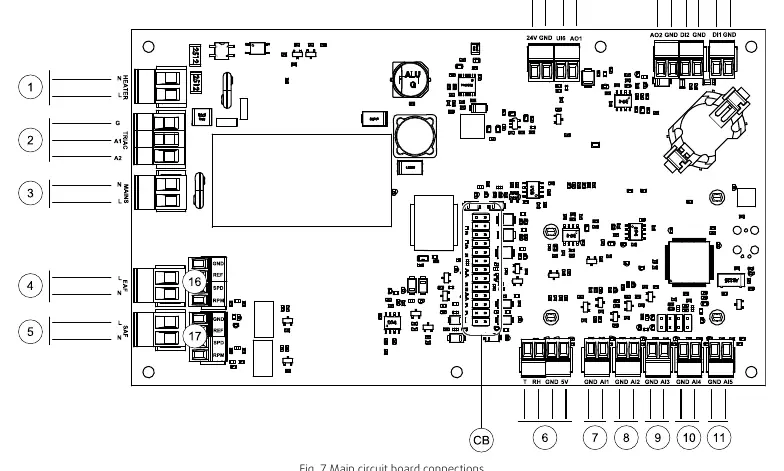

- Schemat połączeń płyty głównej (Fig. 7) pokazuje rozmieszczenie terminali dla nagrzewnic, czujników i zasilania.
- Schemat połączeń akcesoriów (Fig. 8) ilustruje podłączenie zewnętrznych paneli sterowania i modułu IAM.
- Schemat połączeń nagrzewnicy wodnej (Fig. 10) pokazuje podłączenie siłownika, czujnika przeciwzamrożeniowego i zasilania.

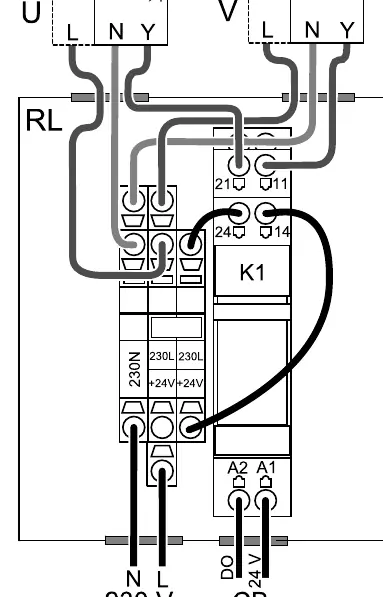

- Schemat połączeń przepustnic (Fig. 13) ilustruje sposób podłączenia przekaźnika i zasilania 230V.
Zgodność modelu
- Zaawansowane ustawienia nie są dostępne z poziomu panelu SAVE LIGHT.
- Tryb sterowania temperaturą w pomieszczeniu wymaga dodatkowego czujnika temperatury.
- Wymiennik obrotowy (Rotating) jest wymagany dla funkcji odzysku wilgoci.
- Maksymalna długość kabla dla paneli sterowania wynosi 50 metrów.
