Instrukcja montażu kratki wentylacyjnej DucoGrille Classic 130HP Basic

Szybki przewodnik montażu kratki wentylacyjnej DucoGrille Classic 130HP Basic. Dowiedz się, jak przygotować ramę, zamontować uchwyty żaluzji, wykonać niezbędne wiercenia i wzmocnienia konstrukcji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu kratki wentylacyjnej DucoGrille Classic 130HP Basic. Dokument zawiera wytyczne dotyczące przygotowania ramy, montażu żaluzji oraz wzmocnień dla większych konstrukcji. Przed przystąpieniem do prac należy wygenerować listę części i cięcia za pomocą dedykowanego programu obliczeniowego.

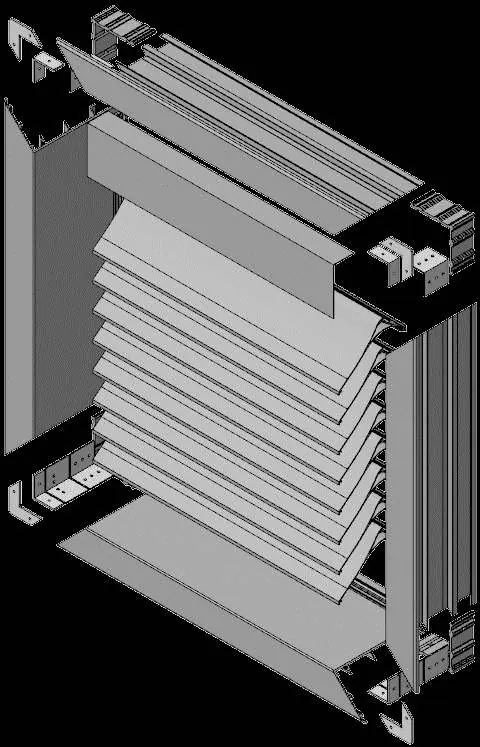

Schemat rozstrzelony (Exploded view) konstrukcji kratki
Schemat rozstrzelony (Exploded view) konstrukcji kratki

Przygotowanie do montażu

Przed rozpoczęciem montażu należy upewnić się, że wszystkie części są pomalowane. Wiercenie otworów montażowych musi odbywać się wyłącznie w krótkiej krawędzi profilu L, aby umożliwić prawidłowe zawieszenie w lakierni. Nie wolno wiercić w dłuższej krawędzi. Do cięcia profili należy używać szablonu K0001553, zwracając szczególną uwagę na cięcia pod kątem.

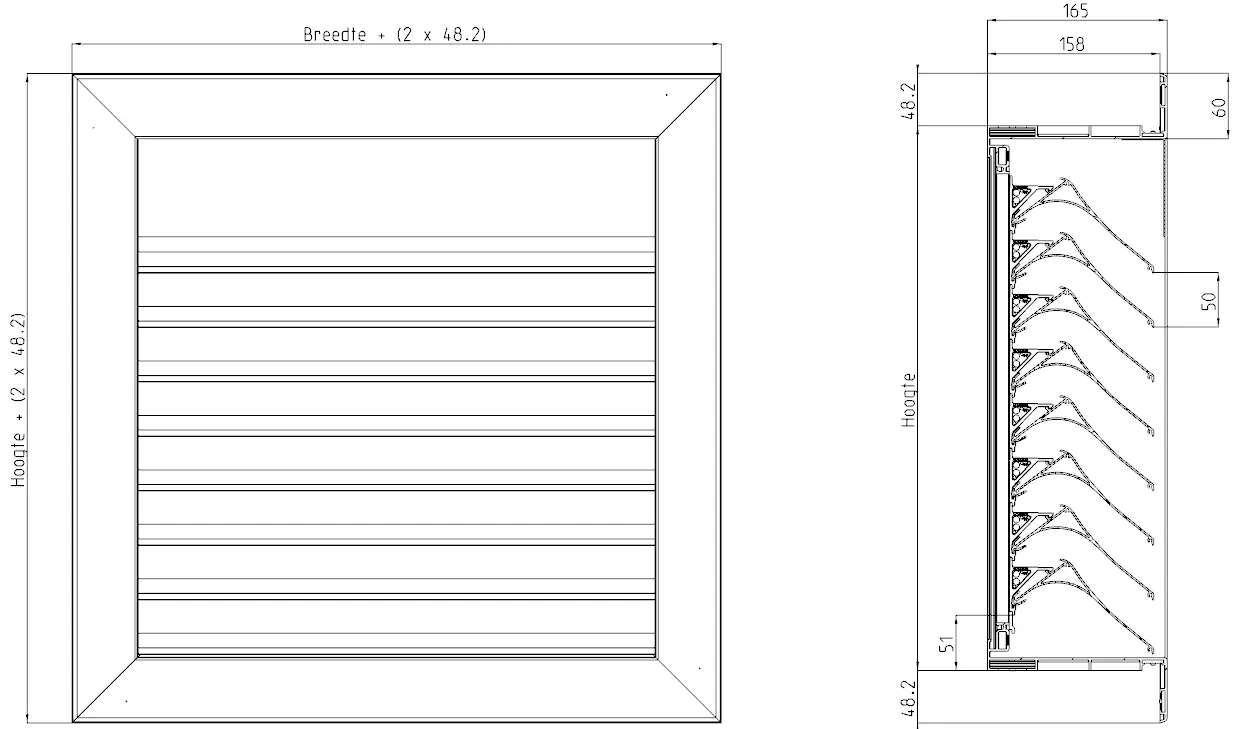

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3

Montaż ramy

Instrukcja dotyczy ram typu G (z kołnierzem) oraz N (podtynkowe). Montaż ramy N jest identyczny jak G, z wyjątkiem braku płaskich kątowników (G0009685). Kroki montażu:

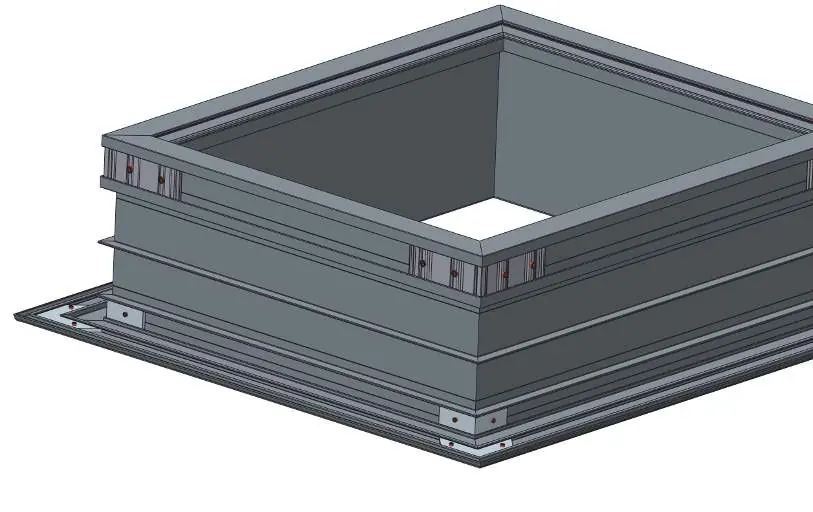

Montaż sekcji ramy z użyciem kątowników
Montaż sekcji ramy z użyciem kątowników

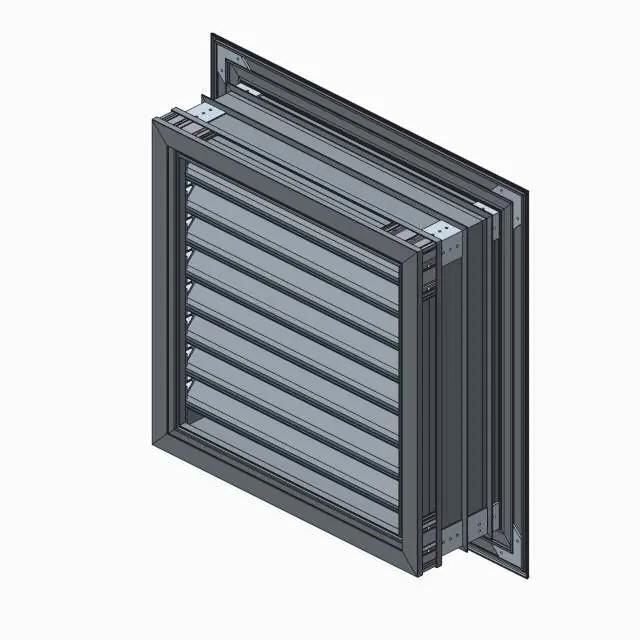

Zabezpieczanie ramy pasem montażowym
Zabezpieczanie ramy pasem montażowym
  • W dolnym profilu ramy należy wywiercić otwory drenażowe (wiertło 4mm) w odległości ok. 20mm od końców, z zachowaniem maksymalnego odstępu 300mm między otworami.
  • Zmontuj 4 sekcje ramy, używając dużych kątowników F50 (G0009698) oraz małych kątowników (G0009686).
  • Zabezpiecz ramę pasem montażowym, aż znikną szczeliny w narożnikach.
  • Użyj kątowników 46 (G0100792) w narożnikach, nawiercając otwory 4mm i nitując.
  • Zamontuj kątowniki 44 (G0100791) na dolnej ramie, jak najbliżej kołnierzy.

Montaż żaluzji

Zamontuj elementy końcowe po lewej i prawej stronie na wysokości 43mm. Umieść uchwyty żaluzji 50HP (G0100575) ok. 20mm powyżej elementów końcowych. Uwaga: uchwyty żaluzji są montowane odwrotnie niż w standardowym systemie 50HP. Wsuń żaluzje 130HP w uchwyty, zaczynając od dołu. Po wypoziomowaniu żaluzji, po obu stronach powinna pozostać szczelina 2.5mm.

Montaż uchwytów żaluzji i elementów końcowych
Montaż uchwytów żaluzji i elementów końcowych

Wzmocnienia konstrukcji

Jeśli szerokość lub wysokość przekracza 800mm, konieczne jest zastosowanie wzmocnienia pośredniego. Jeśli oba wymiary przekraczają 800mm, wymagane jest wzmocnienie zarówno poziome, jak i pionowe. Użyj sekcji wzmacniających 42/12 (P1142510) i połącz je z ramą za pomocą łączników typu T (P1123710) oraz wkrętów samowiercących 3.5x13.

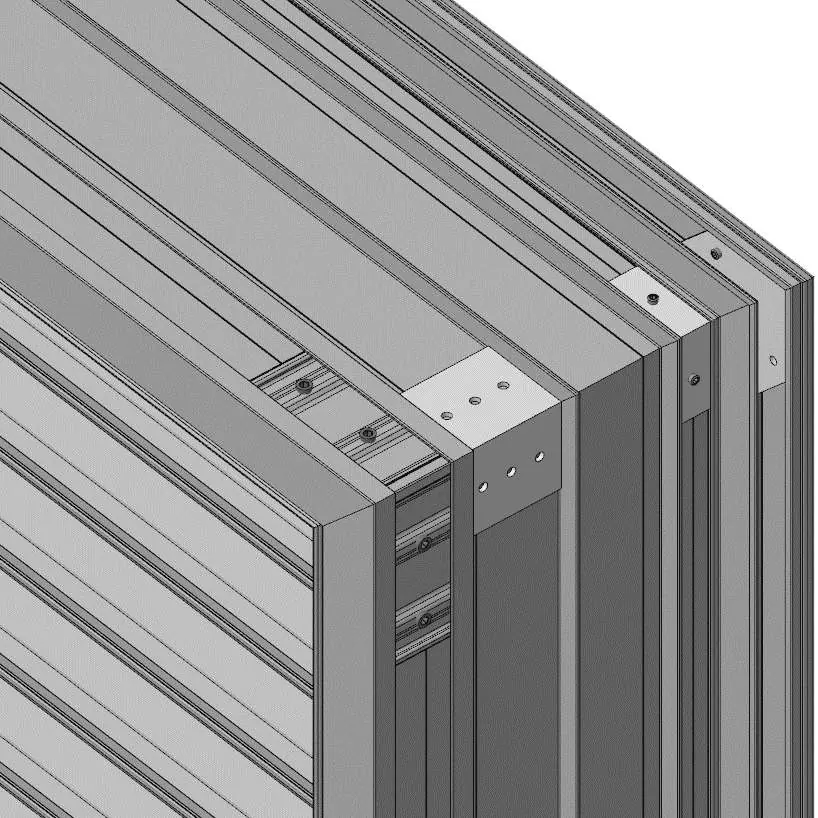

Montaż profilu L nad górną żaluzją
Montaż profilu L nad górną żaluzją

Pakowanie i identyfikacja

Standardowe żaluzje są pakowane w folię HDPE. Jeśli wymiary przekraczają 700mm, stosuje się folię bąbelkową. Każda żaluzja posiada etykietę na folii stretch z informacjami o nazwie, wymiarach, kolorze i kodzie kreskowym.

Praktyczna pomoc

Typowe problemy

Wymiary konstrukcji przekraczają 800mm

Należy zastosować wzmocnienie pośrednie (pionowe i/lub poziome) zgodnie z instrukcją.

Błędne wiercenie otworów montażowych

Otwory muszą być wykonane w krótkiej krawędzi profilu L. Nie wierć w dłuższej krawędzi.

Szczeliny w narożnikach ramy

Zabezpiecz ramę pasem montażowym przed nitowaniem, aby wyeliminować widoczne otwory.

Przed użyciem

  • Wygeneruj listę części i cięcia za pomocą programu obliczeniowego
  • Przygotuj wszystkie komponenty
  • Pomaluj części przed montażem
  • Użyj szablonu do cięcia K0001553
  • Sprawdź, czy posiadasz odpowiednie kątowniki (F50, małe, płaskie)

Parametry w praktyce

Minimalne wymiary
Szerokość i wysokość minimum 250mm.
Otwory drenażowe
Wiertło 4mm, otwory co max 300mm, 20mm od końców.
Szczelina żaluzji
2.5mm luzu między żaluzją a ramą po wypoziomowaniu.

Ilustracje i schematy

  • Schemat rozstrzelony (Exploded view) pokazuje kolejność montażu profili i wsporników.
  • Rysunki techniczne wskazują pozycje wiercenia otworów drenażowych i montażu uchwytów żaluzji.

Zgodność modelu

  • Instrukcja dotyczy ram typu G (z kołnierzem) oraz N (podtynkowe).
  • Montaż ramy N jest identyczny jak G, z wyjątkiem braku płaskich kątowników G0009685.
