Instrukcja obsługi wentylatora wyciągowego Vent-Axia NBR DMEVe

Szybki przewodnik po instalacji i konfiguracji wentylatora wyciągowego Vent-Axia NBR DMEVe. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody, skonfigurować tryby pracy oraz rozwiązywać typowe problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy serii wentylatorów wyciągowych Vent-Axia NBR DMEVe (modele 100mm i 125mm). Urządzenie jest przeznaczone do pracy ciągłej w kuchniach, łazienkach i toaletach. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Wentylator posiada stopień ochrony IPX5 i jest urządzeniem klasy II (podwójna izolacja), co oznacza, że nie wymaga uziemienia.

Opis urządzenia

Wentylator NBR DMEVe wyposażony jest w system wykrywania przepływu powietrza, który automatycznie dostosowuje prędkość obrotową w celu utrzymania zadanego przepływu. Urządzenie posiada wyświetlacz LED umożliwiający konfigurację parametrów pracy. Wentylator może być montowany na ścianie, w oknie (tylko model 100mm) lub w panelu.

Instalacja

Przed rozpoczęciem prac upewnij się, że zasilanie jest odłączone. Nie instaluj urządzenia w miejscach o wysokiej temperaturze (powyżej 40°C lub poniżej -5°C) oraz tam, gdzie występują opary żrące lub łatwopalne.

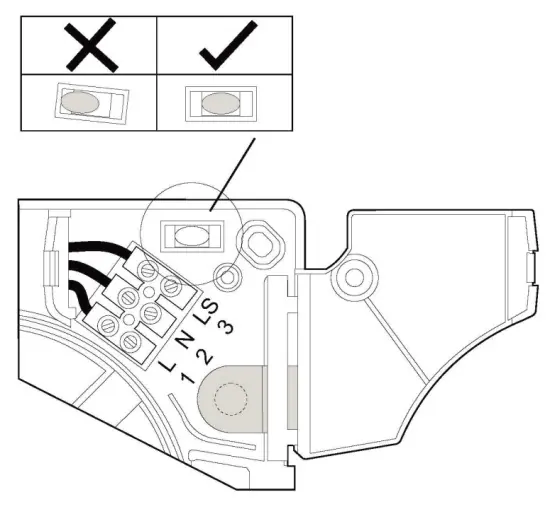

Użycie wbudowanej poziomicy
Użycie wbudowanej poziomicy
Demontaż panelu przedniego
Demontaż panelu przedniego

Montaż ścienny/panelowy

  1. Wykonaj otwór o odpowiedniej średnicy: 107mm dla modeli 100mm lub 130mm dla modeli 125mm.
  2. Zdejmij panel przedni i kratkę wewnętrzną, odkręcając śruby mocujące.
  3. Użyj wbudowanej poziomicy, aby zaznaczyć punkty montażowe na tylnej płycie. Wywierć otwory, włóż kołki i przykręć wentylator.
  4. Podłącz przewody zgodnie z sekcją elektryczną.
  5. Po zakończeniu montażu upewnij się, że wirnik obraca się swobodnie, a następnie zamontuj kratkę i panel przedni.

Podłączenie elektryczne

Wszystkie połączenia muszą być wykonane zgodnie z aktualnymi przepisami I.E.T. Wentylator wymaga lokalnego wyłącznika izolacyjnego z separacją styków co najmniej 3mm. Przekrój przewodu zasilającego powinien wynosić od 0,75 do 1,5mm².

Schemat podłączenia elektrycznego (praca ciągła z funkcją boost)
Schemat podłączenia elektrycznego (praca ciągła z funkcją boost)

Konfiguracja i ustawienia

Dostęp do menu konfiguracyjnego uzyskuje się po zdjęciu kratki wewnętrznej. Nie odłączaj zasilania podczas konfiguracji.

Panel sterowania i przyciski
Panel sterowania i przyciski
  • Przycisk UP (W górę): Zwiększa wartość ustawienia.
  • Przycisk DOWN (W dół): Zmniejsza wartość ustawienia.
  • Przycisk MODE/SET: Przechodzi do kolejnej pozycji w menu.

Wentylator posiada tryb standardowy oraz zaawansowany (dostępny po przytrzymaniu przycisków UP i MODE przez 5 sekund). Możliwe jest ustawienie prędkości podstawowej (trickle), prędkości zwiększonej (boost), czasu opóźnienia (overrun) oraz progu wilgotności (dla modeli HT).

Konserwacja

Wentylator posiada łożyska uszczelnione na cały okres eksploatacji, które nie wymagają smarowania. Regularnie sprawdzaj urządzenie pod kątem nagromadzenia kurzu. Przetrzyj wloty i przednią część wilgotną szmatką, uważając, aby nie wepchnąć zanieczyszczeń do czujnika przepływu powietrza.

Rozwiązywanie problemów

W przypadku problemów z pracą wentylatora, takich jak wahania prędkości przy silnym wietrze, zaleca się zmianę trybu pracy (F-2 na F-1 lub F-0). Jeśli podczas kalibracji wyświetlany jest błąd ERR, należy zresetować zasilanie, gdy warunki pogodowe będą bardziej sprzyjające.

Praktyczna pomoc

Typowe problemy

Wentylator przyspiesza i zwalnia

Jest to normalne zachowanie przy silnym wietrze. Jeśli jest to uciążliwe, zmień ustawienie Fan Control Mode z F-2 na F-1 lub F-0.

Błąd ERR podczas kalibracji

Może być spowodowany silnym wiatrem podczas pierwszego uruchomienia. Zresetuj zasilanie, gdy warunki pogodowe się poprawią.

Wentylator przesuwa za dużo lub za mało powietrza

Sprawdź, czy prędkości są poprawnie ustawione. Możesz zresetować kalibrację, zmieniając tryb F-2 na F-0, wyłączając zasilanie, a następnie wracając do F-2.

Przed użyciem

  • Sprawdź, czy napięcie zasilania (220-240V 50Hz) jest zgodne z etykietą znamionową.
  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Zapewnij lokalny wyłącznik izolacyjny z separacją styków min. 3mm.
  • Sprawdź, czy w pomieszczeniu nie ma gazów łatwopalnych ani nadmiernej ilości tłuszczu.
  • Upewnij się, że wentylator nie jest narażony na bezpośrednie działanie wody przez dłuższy czas.

Parametry w praktyce

Trickle speed
Prędkość podstawowa (ciągła) pracy wentylatora.
CV (Constant Volume)
Tryb stałego przepływu powietrza, w którym wentylator automatycznie dostosowuje obroty.

Ilustracje i schematy

  • Fig. 1: Schemat podłączenia dla pracy ciągłej (trickle).
  • Fig. 2: Schemat podłączenia dla pracy ciągłej z funkcją boost (bez trickle).
  • Fig. 3: Schemat podłączenia dla pracy ciągłej z funkcją boost.
  • Fig. 4: Instrukcja demontażu panelu przedniego i kratki wewnętrznej w celu dostępu do sterowania.

Zgodność modelu

  • Wersja 100mm obsługuje montaż ścienny, okienny i panelowy.
  • Wersja 125mm obsługuje montaż ścienny i panelowy.
  • Urządzenie klasy II (podwójna izolacja) – nie wymaga uziemienia.
