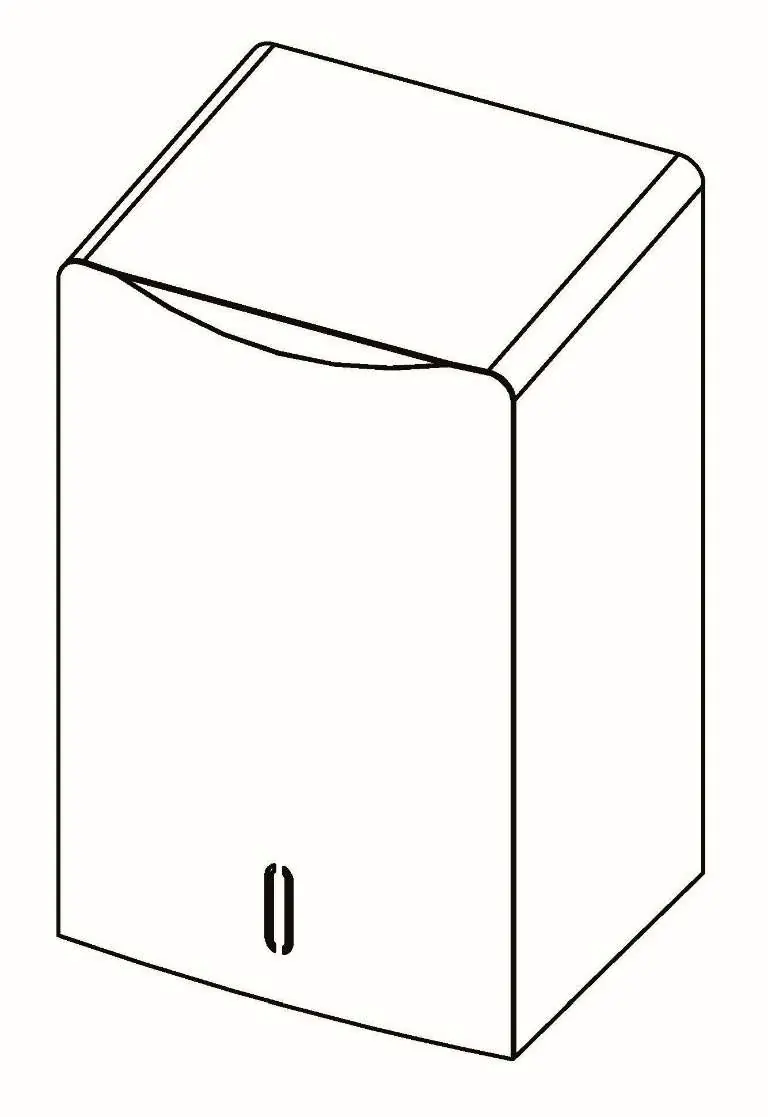

Instrukcja obsługi suszarki do rąk Vent-Axia 1.0kW Automatic
Szybki przewodnik po instalacji i obsłudze suszarki do rąk Vent-Axia 1.0kW Automatic. Dowiedz się, jak prawidłowo zamontować urządzenie, wyregulować prędkość powietrza i zasięg czujnika oraz jak rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Suszarka do rąk Vent-Axia 1.0kW Automatic to urządzenie wymagające profesjonalnej instalacji. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie wymaga zasilania trójprzewodowego z uziemieniem. Nie zaleca się montażu bezpośrednio nad umywalką, aby uniknąć zakłóceń pracy czujnika przez odbicia światła od wody.
Instalacja
Przed przystąpieniem do prac upewnij się, że zasilanie jest wyłączone. Użyj przewodu o przekroju 2.0 mm² (AWG NO.14).
- Użyj szablonu montażowego, aby zaznaczyć miejsca na 4 otwory montażowe oraz wejście przewodu zasilającego.
- Poluzuj środkową śrubę i zdejmij obudowę z płyty bazowej.
- Przeprowadź kabel zasilający przez płytę bazową.
- Podłącz przewody do złącza Wago zgodnie ze schematem.
- Przymocuj płytę bazową do ściany za pomocą 4 śrub.
- Załóż obudowę z powrotem na płytę bazową i dokręć środkową śrubę.
Zalecane wysokości montażu
- Mężczyźni: 1000 mm
- Kobiety: 960 mm
- Dzieci 4-7 lat: 812 mm
- Dzieci 8-10 lat: 860 mm
- Dzieci 11-13 lat: 910 mm
- Dzieci 14-16 lat: 960 mm
- Osoby niepełnosprawne: 860 mm
Obsługa i regulacje
Suszarka działa w trybie bezdotykowym. Wystarczy umieścić dłonie pod wylotem powietrza, aby uruchomić urządzenie. Suszarka wyłącza się automatycznie po zabraniu dłoni.
Regulacja prędkości powietrza i zasięgu czujnika
Aby dokonać regulacji, należy zdjąć obudowę:
- Prędkość powietrza: Użyj małego śrubokręta krzyżakowego lub płaskiego, aby obrócić potencjometr VR. Obrót w prawo (+) zwiększa moc, w lewo (-) zmniejsza.
- Zasięg czujnika: Standardowe ustawienie to 170 mm ± 20 mm. Obrót w prawo zwiększa zasięg, w lewo zmniejsza. Nie przekręcaj potencjometru na siłę.
Czyszczenie i konserwacja
Regularne czyszczenie zapewnia optymalną wydajność:
- Odłącz zasilanie przed czyszczeniem.
- Usuń kurz z wnętrza suszarki.
- Przetrzyj obudowę wilgotną szmatką z łagodnym środkiem czyszczącym.
- Nie używaj środków ściernych i nie spłukuj urządzenia wodą.
Wskaźnik LED
- Biały: Suszarka gotowa do pracy.
- Zielony: Suszarka w użyciu.
- Czerwony: Wymień filtr HEPA.
- Niebieski: Wymień szczotki silnika.
Praktyczna pomoc
Typowe problemy
Suszarka nie działa
Sprawdź, czy bezpiecznik zasilający jest włączony. Sprawdź połączenia elektryczne na bloku zacisków.
Suszarka działa w cyklach lub ciągle
Sprawdź, czy czujnik podczerwieni nie jest zabrudzony lub czy coś nie znajduje się w jego zasięgu.
Słaby nadmuch powietrza
Sprawdź, czy napięcie zasilania jest prawidłowe. Sprawdź, czy wloty powietrza nie są zatkane kurzem.
Suszarka dmucha tylko zimnym powietrzem
Sprawdź element grzejny i termostat. Może być wymagana wymiana elementu grzejnego.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed instalacją.
- Instalację musi przeprowadzić wykwalifikowany elektryk.
- Użyj przewodu o przekroju 2.0 mm² (AWG NO.14).
- Upewnij się, że urządzenie jest uziemione.
- Sprawdź, czy miejsce montażu nie powoduje odbić światła od wody (nie montuj bezpośrednio nad umywalką).
Parametry w praktyce
- 3-wire service
- Wymagane zasilanie trójprzewodowe (faza, neutralny, uziemienie).
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania do modułu sterującego oraz połączenie z silnikiem i elementem grzejnym.

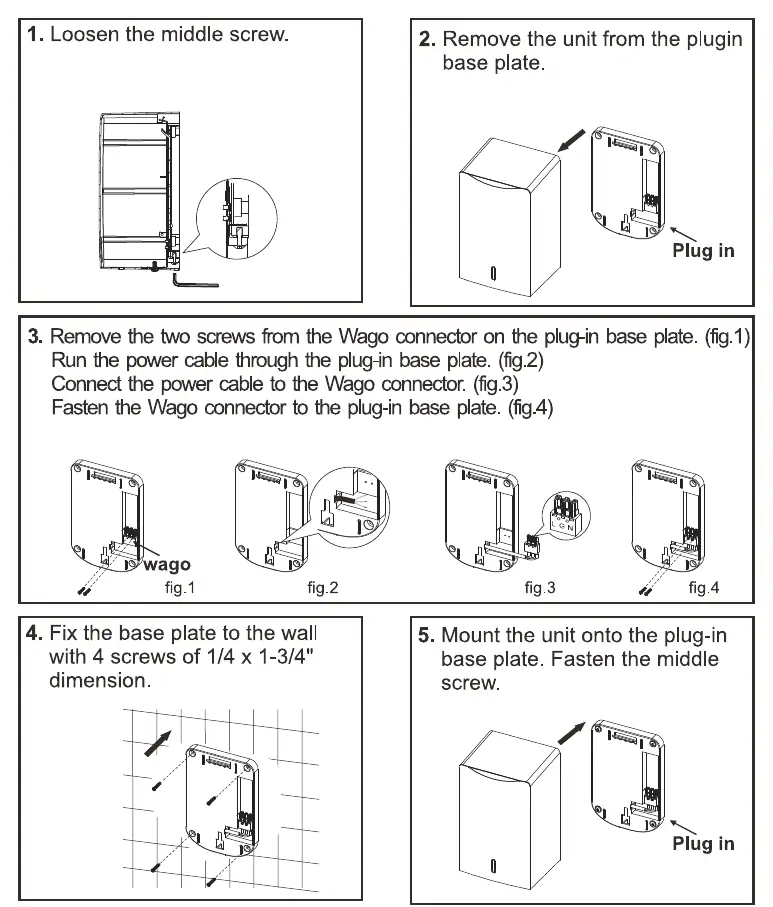

- Instrukcja montażu krok po kroku pokazuje demontaż płyty bazowej, podłączenie przewodów do złącza Wago i montaż na ścianie.
Zgodność modelu
- Dla dwóch lub więcej suszarek, zachowaj odstęp co najmniej 610 mm (24 cale) między środkami urządzeń.
