AGD / Suszarki do rąk
Instrukcja obsługi suszarki do rąk Stiebel Eltron Galaxy M1
Szybki przewodnik po instalacji i obsłudze suszarki do rąk Stiebel Eltron Galaxy M1. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie oraz dbać o jego konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Suszarka do rąk Stiebel Eltron Galaxy M1 jest urządzeniem automatycznym, uruchamianym za pomocą czujnika podczerwieni. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w głównym panelu elektrycznym. Urządzenie wymaga dedykowanego obwodu elektrycznego i musi być zainstalowane przez wykwalifikowanego technika zgodnie z lokalnymi przepisami.
Opis urządzenia i obsługa
Urządzenie posiada czujnik podczerwieni umieszczony pod spodem, między wlotem a wylotem powietrza. Aby wysuszyć ręce:
- Strzepnij nadmiar wody nad umywalką.
- Umieść ręce pod urządzeniem w odległości 10-18 cm (4-7 cali).
- Pocieraj dłonie o siebie.
- Suszarka wyłączy się automatycznie po około 7 sekundach od zabrania rąk.
Jeśli czujnik zostanie zasłonięty (np. gumą lub brudem), urządzenie przestanie działać poprawnie. W przypadku przegrzania, wbudowany bezpiecznik termiczny wyłączy element grzejny, który zresetuje się automatycznie po ostygnięciu.
Instalacja

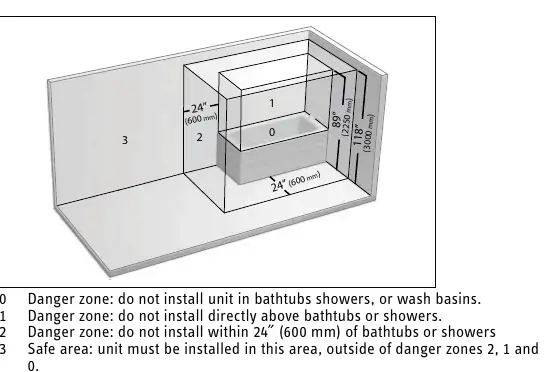

Przed montażem upewnij się, że zachowane są minimalne odstępy bezpieczeństwa:
- Nie instaluj urządzenia w strefach zagrożenia 0, 1 i 2 (w pobliżu wanien, pryszniców i umywalek).
- Zachowaj co najmniej 10 cm (4 cale) odległości od prostopadłych ścian.
- Zachowaj co najmniej 30 cm (12 cali) odległości nad blatami.
- Urządzenie powinno być zamontowane co najmniej 122 cm (48 cali) nad podłogą.
Montaż wymaga wywiercenia otworów w ścianie zgodnie z załączonym szablonem, zamocowania obudowy i podłączenia przewodów do bloku zacisków zgodnie ze schematem elektrycznym.
Czyszczenie i konserwacja
Obudowę należy czyścić miękką szmatką z łagodnym detergentem. Nie używaj środków ściernych, które mogą porysować powierzchnię. Nigdy nie spryskuj urządzenia wodą ani płynami czyszczącymi bezpośrednio. Podczas czyszczenia upewnij się, że czujnik nie jest zasłonięty.
Dane techniczne
Model Galaxy M1 (073724) wymaga zasilania 120V, pobiera 1850W i wymaga wyłącznika 20A oraz przewodu miedzianego 12 AWG. Modele z serii Galaxy 2/M2 wymagają zasilania 240V lub 208V oraz wyłącznika 15A.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się po podłożeniu rąk
Sprawdź, czy czujnik podczerwieni (czarny prostokąt pod spodem) nie jest zabrudzony lub zaklejony.
Urządzenie przestało grzać
Bezpiecznik termiczny mógł wyłączyć element grzejny z powodu przegrzania. Zresetuje się on automatycznie po ostygnięciu urządzenia.
Urządzenie działa w sposób ciągły
Czujnik może być zablokowany przez zanieczyszczenia. Wyczyść obszar czujnika.
Przed użyciem
- Wyłącz zasilanie w głównym panelu przed rozpoczęciem prac.
- Upewnij się, że miejsce montażu nie znajduje się w strefach zagrożenia (0, 1, 2).
- Sprawdź, czy posiadasz odpowiedni wyłącznik nadprądowy (20A dla Galaxy 1/M1, 15A dla Galaxy 2/M2).
- Użyj przewodu miedzianego o przekroju 12 AWG.
- Upewnij się, że wlot i wylot powietrza nie są zasłonięte.
Parametry w praktyce
- Czas suszenia
- Około 25-35 sekund.
- Wymagany przewód
- 12 AWG (miedź).
Ilustracje i schematy
- Strefy bezpieczeństwa: Nie instaluj w bezpośrednim sąsiedztwie wody (wanny, prysznice).
- Montaż: Wymaga wywiercenia 4 otworów montażowych i wprowadzenia przewodu przez wyznaczone miejsce.
Zgodność modelu
- Galaxy 1 / M1: 120V.
- Galaxy 2 / M2: 240V lub 208V.
