Instrukcja obsługi wentylatora łazienkowego Consciot 110/160CFM z głośnikiem Bluetooth

Najważniejsze informacje z instrukcji

Wentylator łazienkowy Consciot 110/160CFM to urządzenie wielofunkcyjne wyposażone w głośnik Bluetooth, oświetlenie z regulacją temperatury barwowej (3CCT) oraz światło nocne. Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej. Urządzenie przeznaczone jest wyłącznie do montażu sufitowego w pomieszczeniach wilgotnych, ale nie w strefach kuchennych. Nie należy używać ściemniaczy (dimmer switches) do sterowania oświetleniem wentylatora.

Specyfikacja techniczna

• Przepływ powietrza: 110 lub 160 CFM (regulowane przełącznikiem)
• Napięcie: 120 V, 60 Hz
• Pobór mocy: Wentylator 40 W, Światło 20 W
• Poziom hałasu: 1.0 Sones
• Wymiary otworu montażowego: 11.39 cala x 10.42 cala x 9.0 cala

Instalacja

Instrukcja przewiduje trzy scenariusze montażu: w nowym budownictwie z użyciem wspornika flex, w nowym budownictwie bez wspornika oraz w istniejącym budownictwie.

Montaż z wspornikiem flex

1. Przymocuj wspornik flex (G) do legarów sufitowych za pomocą śrub (D), dostosowując jego długość do rozstawu legarów (12-22 cale).
2. Ustaw zaczepy (AA) na obudowie wentylatora w pozycji pionowej.
3. Wsuń obudowę wentylatora w otwory wspornika flex i zabezpiecz ją, zaginając zaczepy.

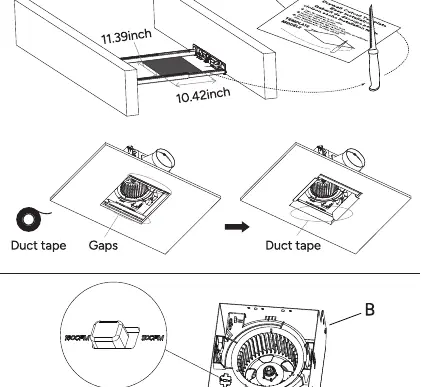

Montaż w istniejącym budownictwie

1. Usuń stary wentylator i przygotuj otwór w suficie o wymiarach 11.39 x 10.42 cala.
2. Wsuń obudowę wentylatora przez otwór w suficie.
3. Podłącz przewody elektryczne i kanał wentylacyjny zgodnie z instrukcją.
4. Zamontuj wspornik flex od wewnątrz, jeśli jest to wymagane dla stabilności.

Podłączenie elektryczne

Przed podłączeniem upewnij się, że zasilanie jest wyłączone. Użyj złączy przewodów (C) do połączenia instalacji domowej z wentylatorem:

• Przewód uziemiający (zielony) do zielonego/miedzianego.
• Przewód neutralny (biały) do białego.
• Przewód fazowy (czarny) do czarnego.

Po połączeniu zabezpiecz przewody wewnątrz obudowy i przykręć pokrywę (F).

Obsługa pilota

Pilot zdalnego sterowania umożliwia pełną kontrolę nad urządzeniem:

• Zasilanie: Włączanie/wyłączanie wentylatora i światła.
• Oświetlenie: Regulacja temperatury barwowej (3000K, 4000K, 5000K), jasności oraz wybór kolorów RGB.
• Audio: Parowanie Bluetooth, regulacja głośności, odtwarzanie/pauza oraz tryb synchronizacji z muzyką.

Konserwacja

Regularna konserwacja powinna odbywać się przynajmniej raz w roku. Przed czyszczeniem zawsze odłącz zasilanie. Nie używaj rozpuszczalników ani żrących chemikaliów. Nie zanurzaj metalowych części w wodzie i nie dopuszczaj do zalania silnika.

Rozwiązywanie problemów

Jeśli wentylator pracuje głośno, sprawdź, czy CFM nie jest zbyt wysokie dla pomieszczenia, czy przepustnica działa poprawnie oraz czy przewód wentylacyjny nie ma ostrych zagięć. Jeśli wentylator nie usuwa wilgoci, upewnij się, że w pomieszczeniu jest zapewniony dopływ powietrza (np. uchylone drzwi) i że CFM jest odpowiednio dobrane do kubatury pomieszczenia.
