Centrala wentylacyjna Blauberg Reneo-Fit D 100(-E) S14 jest urządzeniem przeznaczonym do ciągłej wymiany powietrza w budynkach mieszkalnych i użyteczności publicznej z funkcją odzysku ciepła. Ważne: Montaż, podłączenie elektryczne oraz konserwacja muszą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Urządzenie nie jest przeznaczone do samodzielnego montażu przez użytkownika. Przed przystąpieniem do jakichkolwiek prac należy odłączyć zasilanie.

Centrala wentylacyjna Blauberg Reneo-Fit
Centrala wentylacyjna Blauberg Reneo-Fit

Opis urządzenia i zasada działania

Urządzenie składa się z izolowanej akustycznie obudowy, w której znajdują się wentylatory nawiewne i wywiewne oraz wymiennik ciepła. Proces odzysku ciepła polega na przekazywaniu energii cieplnej z powietrza wywiewanego do powietrza nawiewanego, przy czym strumienie powietrza pozostają odseparowane. Wersja z oznaczeniem "E" posiada wymiennik entalpiczny, który odzyskuje również wilgoć. Urządzenie wyposażone jest w automatyczny tryb ochrony przed zamarzaniem.

Budowa urządzenia
Budowa urządzenia

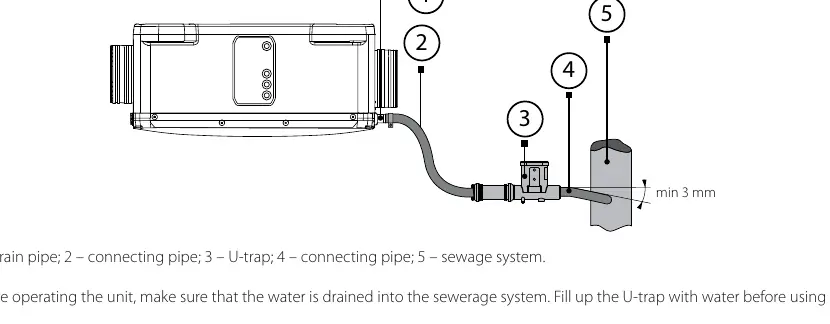

Schemat drenażu kondensatu
Schemat drenażu kondensatu

Montaż i instalacja

Urządzenie przeznaczone jest wyłącznie do montażu sufitowego. Montaż odbywa się w czterech punktach za pomocą prętów gwintowanych z nakrętkami. Należy zapewnić swobodny dostęp do urządzenia w celu serwisowania oraz pozostawić miejsce na zdjęcie pokrywy. Kanały wentylacyjne o średnicy 100 mm należy wsunąć do króćców, natomiast kanały 125 mm należy nałożyć na króćce. W celu uniknięcia przenoszenia drgań i obciążeń, podłączane kanały powinny posiadać własne wsporniki.

Konfiguracja modyfikacji urządzenia

W razie potrzeby zmiany konfiguracji (np. zmiany strony obsługowej), konieczne jest przestawienie czujników temperatury i wilgotności oraz zmiana podłączenia silników na płycie sterującej. Wymaga to otwarcia obudowy, demontażu pokrywy skrzynki sterowniczej i przełożenia przewodów zgodnie z instrukcją. Po zmianie należy uszczelnić wszystkie otwory, aby zapobiec nieszczelnościom powietrza.

Pozycja czujnika temperatury
Pozycja czujnika temperatury

Podłączenie do sieci elektrycznej

Podłączenie musi być wykonane zgodnie ze schematem elektrycznym. Wymagane jest zastosowanie wyłącznika automatycznego w stałej instalacji elektrycznej, zapewniającego pełne odłączenie biegunów w warunkach przepięcia kategorii III. Przewody należy przeprowadzić przez dławiki kablowe w skrzynce sterowniczej.

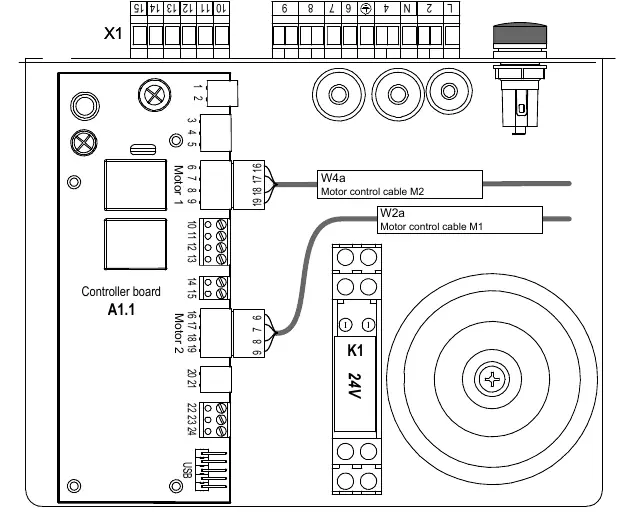

Schemat połączeń silników
Schemat połączeń silników

Konserwacja i czyszczenie

Regularna konserwacja jest niezbędna dla zachowania wydajności urządzenia:

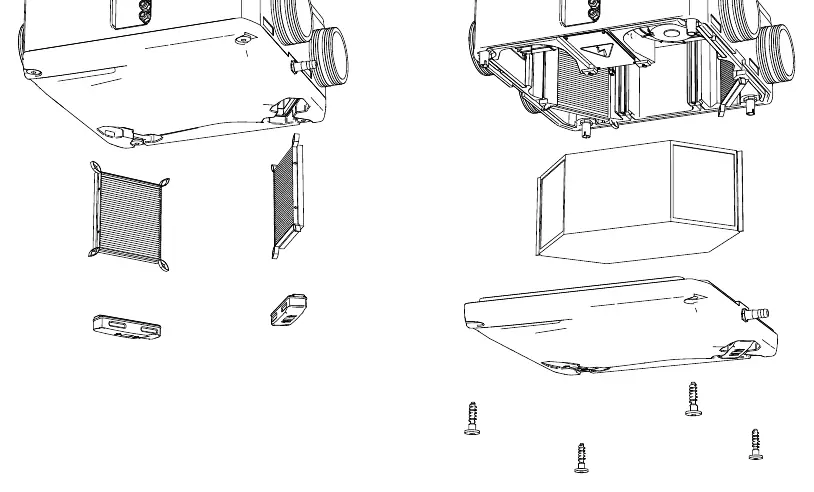

Konserwacja filtrów i wymiennika
Konserwacja filtrów i wymiennika
  • Filtry: Czyszczenie 3-4 razy w roku (odkurzaczem). Wymiana po dwóch czyszczeniach.
  • Wymiennik ciepła: Czyszczenie raz w roku (sprężone powietrze lub odkurzacz).
  • Wentylatory: Czyszczenie raz w roku miękką szmatką lub pędzlem.
  • System kanałów: Czyszczenie lub wymiana raz na 5 lat.
  • Kratki nawiewne: Kontrola i czyszczenie 2 razy w roku.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem urządzenia należy sprawdzić zasilanie oraz stan silników. Jeśli urządzenie generuje hałas lub wibracje, należy sprawdzić czystość wirników oraz dokręcenie śrub obudowy. W przypadku zadziałania zabezpieczeń elektrycznych należy niezwłocznie wyłączyć urządzenie i skontaktować się z serwisem.

Informacje o producencie

Blauberg Ventilatoren GmbH

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie startuje

Sprawdź zasilanie, upewnij się, że silnik nie jest zablokowany i nie doszło do przegrzania.

Zadziałał wyłącznik automatyczny

Możliwe zwarcie w obwodzie elektrycznym. Wyłącz urządzenie i skontaktuj się z serwisem.

Hałas, wibracje lub spadek przepływu powietrza

Wyczyść wirniki wentylatorów, dokręć śruby obudowy lub sprawdź drożność kanałów wentylacyjnych.

Przed użyciem

  • Sprawdź, czy urządzenie nie posiada widocznych uszkodzeń obudowy lub wirnika.
  • Upewnij się, że wewnątrz obudowy nie znajdują się ciała obce.
  • Sprawdź, czy syfon (U-trap) jest napełniony wodą przed uruchomieniem.
  • Upewnij się, że instalacja elektryczna posiada wyłącznik automatyczny.
  • Sprawdź, czy filtry są poprawnie zainstalowane.

Parametry w praktyce

Klasa filtracji
G4 / Coarse >60% (opcja F7 / ePM1 60% dla nawiewu).
Temperatura pracy
Zakres od -23 °C do +40 °C.
Klasa ochrony
IP22 dla urządzenia, IP44 dla silników.

Ilustracje i schematy

  • Schemat połączeń silników: pokazuje sposób przepięcia kabli sterujących na płycie głównej przy zmianie modyfikacji urządzenia.
  • Drenaż kondensatu: schemat podłączenia syfonu (U-trap) do systemu kanalizacji w celu odprowadzenia skroplin.

Zgodność modelu

  • Montaż wyłącznie sufitowy.
  • Kanały 100 mm wsuwane do środka króćców, kanały 125 mm nakładane na króćce.
