Instrukcja obsługi wentylatora łazienkowego z czujnikiem wilgotności Utilitech 7131-04

Najważniejsze informacje z instrukcji

Wentylator łazienkowy Utilitech 7131-04 jest przeznaczony do ogólnej wentylacji pomieszczeń. Urządzenie wyposażone jest w czujnik wilgotności, który automatycznie uruchamia wentylator, gdy poziom wilgoci przekroczy ustawiony próg. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne. Wentylator nie jest przeznaczony do użytku w kuchniach ani do usuwania oparów wybuchowych.

Opis urządzenia

W skład zestawu wchodzą:

• Obudowa wentylatora (A)
• Kratka maskująca (B)
• Złącze kanału wentylacyjnego (C)

Dane techniczne

• Przepływ powietrza: 100 CFM
• Poziom hałasu: 1.5 sones
• Zasilanie: 120 V, 60 Hz
• Pobór mocy: 17 W (0.3 A)
• Średnica kanału: 4 cale (ok. 10 cm)

Przygotowanie do instalacji

Przed montażem upewnij się, że posiadasz niezbędne narzędzia: młotek, śrubokręt płaski i krzyżakowy, taśmę do kanałów wentylacyjnych oraz nóż do płyt gipsowo-kartonowych. Sprawdź, czy miejsce montażu pozwala na poprowadzenie kanału wentylacyjnego na zewnątrz budynku.

Instalacja (Nowa konstrukcja)

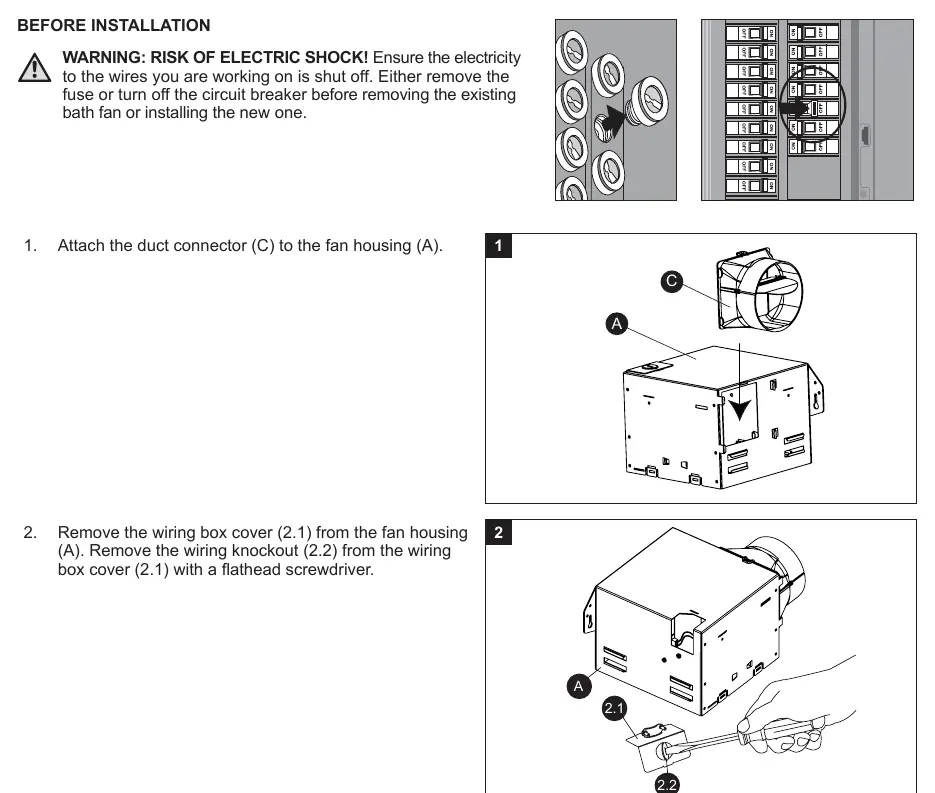

1. Przymocuj złącze kanału (C) do obudowy wentylatora (A).
2. Zdejmij pokrywę skrzynki elektrycznej i usuń zaślepkę otworu na przewody.
3. Umieść obudowę wentylatora przy belce stropowej lub słupku ściennym. Upewnij się, że dolna krawędź obudowy jest równa z powierzchnią sufitu lub ściany.
4. Przykręć obudowę do belki za pomocą wkrętów do drewna.
5. Przeciągnij przewody zasilające przez otwór i podłącz je za pomocą szybkozłączek zgodnie ze schematem elektrycznym.
6. Podłącz kanał wentylacyjny o średnicy 4 cali do złącza (C) i zabezpiecz taśmą lub opaską.
7. Zamontuj kratkę (B), wpinając sprężyny montażowe w szczeliny obudowy.

Obsługa

Wentylator posiada dwa tryby pracy:

• Tryb czujnika wilgotności: Włącz przełącznik ścienny. Dioda LED w kratce zaświeci się na niebiesko. Wentylator uruchomi się automatycznie, gdy wilgotność przekroczy ustawiony poziom.
• Tryb pełnej prędkości: Przełącz przełącznik ścienny (włącz i wyłącz). Dioda LED zaświeci się na bursztynowo.

Czyszczenie i konserwacja

Regularne czyszczenie jest niezbędne dla prawidłowego działania czujnika wilgotności. Przed czyszczeniem zawsze odłącz zasilanie. Używaj wilgotnej szmatki do przetarcia kratki i obudowy. Nie używaj rozpuszczalników ani silnych środków chemicznych. Nie dopuszczaj do zamoczenia silnika.
