Instrukcja obsługi wentylatora kanałowego Manrose 125mm Low Profile

Najważniejsze informacje z instrukcji

Wentylator kanałowy Manrose 125mm Low Profile jest przeznaczony do wentylacji pomieszczeń, takich jak łazienki czy kabiny prysznicowe. Ważne: Instalacja oraz podłączenie elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami (AS/NZS3000). Urządzenie wymaga stałego okablowania; nie należy stosować przewodów elastycznych z wtyczką.

Opis urządzenia

Dostępne są dwa warianty modelu:

• FAN0616: Standardowe sterowanie (włączanie/wyłączanie).
• FAN0617: Sterowanie z timerem (regulowany czas pracy).

Wentylator posiada silnik łożyskowy, co zapewnia dłuższą żywotność. Urządzenie jest podwójnie izolowane i nie wymaga uziemienia.

Instalacja

1. Przygotowanie: Wybierz miejsce montażu wentylatora na belce stropowej. Upewnij się, że obszar jest wolny od przeszkód.
2. Otwory: Wytnij otwór o średnicy 125 mm (lub 130 mm przy użyciu klipsów montażowych) w suficie.

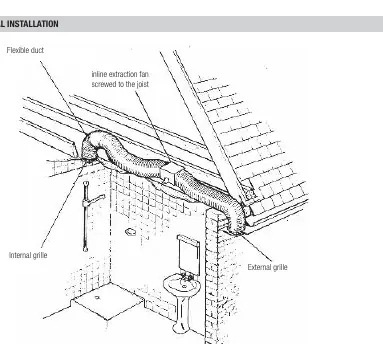

3. Montaż wentylatora: Przykręć wentylator do belki stropowej za pomocą dwóch śrub przez wspornik montażowy. Zwróć uwagę na strzałkę kierunku przepływu powietrza na obudowie.
4. Kanały: Podłącz elastyczny kanał wentylacyjny do króćca wentylatora, zabezpieczając połączenie taśmą. Staraj się, aby kanał był jak najprostszy, co poprawia wydajność.
5. Kratki: Zamontuj kratkę wewnętrzną (sufitową) oraz zewnętrzną (na ścianie lub podsufitce).

Podłączenie elektryczne

Przed przystąpieniem do prac należy bezwzględnie wyłączyć główne zasilanie elektryczne.

• Model FAN0616: Podłącz zgodnie ze schematem (Fig 1). Wentylator może być podłączony do włącznika światła lub dedykowanego przełącznika.
• Model FAN0617: Podłącz zgodnie ze schematem (Fig 2). Wymaga podłączenia stałego zasilania oraz przewodu sterującego (switched live).

Regulacja timera

W modelu z timerem (FAN0617) czas pracy można regulować:

• Wyłącz zasilanie.
• Zdejmij pokrywę, aby uzyskać dostęp do potencjometru na płytce PCB.
• Użyj paznokcia lub małego narzędzia, aby obrócić pokrętło: + zwiększa czas, - zmniejsza czas.
• Fabryczne ustawienie wynosi około 1 minutę.

Konserwacja

Regularnie sprawdzaj wloty i wyloty powietrza, aby upewnić się, że nie są zablokowane przez kurz lub zanieczyszczenia. Nie zakrywaj urządzenia. W przypadku uszkodzenia przewodu zasilającego, naprawa musi zostać wykonana przez producenta lub autoryzowany serwis.
