Instrukcja obsługi wentylatora osiowego Vents Quietline
Szybki przewodnik po instalacji, konserwacji i rozwiązywaniu problemów z wentylatorem osiowym Vents Quietline. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody i dbać o jego wydajność.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator osiowy Vents Quietline jest przeznaczony do wentylacji wywiewnej lub nawiewnej małych i średnich pomieszczeń. Urządzenie wymaga zasilania 120V/60Hz. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie odłączyć zasilanie.
Opis urządzenia i oznaczenia
Seria Quietline obejmuje wentylatory o średnicy króćca 100 mm lub 150 mm. Oznaczenia modeli wskazują na dodatkowe funkcje:
- K: wentylator z zaworem zwrotnym zapobiegającym cofaniu się powietrza.
- R: wentylator wyposażony w przewód zasilający z wtyczką.
- Duo: wentylator z silnikiem dwubiegowym.
Montaż i instalacja
Wentylator można montować pionowo lub poziomo w kanałach wentylacyjnych o odpowiedniej średnicy. Należy unikać montażu z bezpośrednim wylotem powietrza skierowanym w górę. Podczas montażu należy użyć dołączonego wspornika mocującego. W przypadku instalacji nad wanną lub prysznicem, urządzenie musi być podłączone do obwodu zabezpieczonego wyłącznikiem różnicowoprądowym (GFCI).
Konserwacja i czyszczenie
Konserwację należy przeprowadzać co najmniej raz na 6 miesięcy, w zależności od warunków eksploatacji. Czynności obejmują:
- Odłączenie zasilania przed rozpoczęciem prac.
- Czyszczenie powierzchni wentylatora z kurzu i brudu.
- Sprawdzenie stanu połączeń elektrycznych.
- Uwaga: Nie dopuszczać do kontaktu wody lub cieczy z elementami elektrycznymi.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, należy sprawdzić zasilanie oraz drożność systemu wentylacyjnego. Jeśli wentylator nie uruchamia się, upewnij się, że przewody są poprawnie podłączone. W przypadku nietypowych wibracji lub hałasu, sprawdź, czy urządzenie jest stabilnie zamocowane i czy wirnik nie jest zanieczyszczony.
Praktyczna pomoc
Typowe problemy
Wentylator nie obraca się po podłączeniu do zasilania
Sprawdź, czy zasilanie jest włączone i czy przewody są poprawnie podłączone. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.
Niski przepływ powietrza
System wentylacyjny jest prawdopodobnie zatkany. Wyczyść kanały wentylacyjne.
Zwiększony hałas lub wibracje
Sprawdź, czy wentylator jest dobrze zamocowany i czy wirnik nie jest zanieczyszczony. Wyczyść wirnik lub popraw montaż.
Przed użyciem
- Sprawdź urządzenie pod kątem widocznych uszkodzeń wirnika, obudowy i kratki.
- Upewnij się, że wewnątrz obudowy nie ma ciał obcych.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (120V/60Hz).
- Upewnij się, że miejsce montażu nie jest narażone na bezpośrednie działanie czynników atmosferycznych.
Ilustracje i schematy
- Schematy połączeń (Fig 9-10) pokazują sposób podłączenia dla standardowych modeli oraz wersji Duo (z przełącznikiem prędkości).

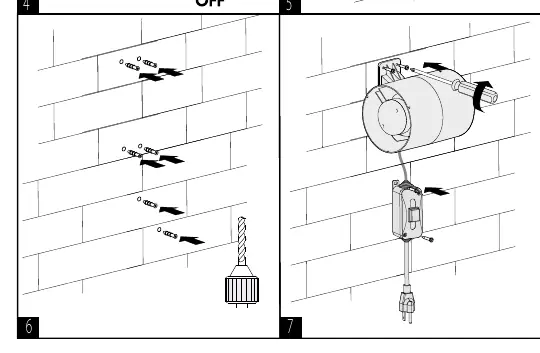

- Rysunki montażowe (Fig 4-8) ilustrują proces wiercenia otworów i mocowania wentylatora do ściany.
- Tabela wymiarów (Fig 1) zawiera specyfikację rozmiarów dla modeli 100 i 150 oraz wariantów z wspornikiem (K).
Zgodność modelu
- Przeznaczony do kanałów powietrznych o średnicy 100 mm lub 150 mm.
- Nie używać w środowiskach niebezpiecznych lub wybuchowych (opary benzyny, alkoholu itp.).
- Wymaga zabezpieczenia przed kondensacją przy montażu pionowym.
