Instrukcja montażu płyty sufitowej Vallox 125 MV
Szybki przewodnik instalacji płyty sufitowej Vallox 125 MV. Dowiedz się, jak poprawnie zamontować płytę, wypoziomować ją oraz bezpiecznie podłączyć jednostkę wentylacyjną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu płyty sufitowej dla jednostek wentylacyjnych Vallox 125 MV (modele A-H). Płyta umożliwia stabilne podwieszenie urządzenia do konstrukcji sufitu. Kluczowe jest zapewnienie dostępu serwisowego do kabli i skrzynki przyłączeniowej poprzez wykonanie otworu w suficie w odległości około 500 mm od płyty montażowej.
Przygotowanie do montażu
- Upewnij się, że konstrukcja sufitu (krokwie lub stelaż) jest w stanie utrzymać ciężar urządzenia.
- Przygotuj pręty gwintowane M8.
- Pamiętaj o konieczności wykonania otworu serwisowego w suficie, aby mieć dostęp do połączeń elektrycznych.
Procedura instalacji płyty sufitowej
- Zamocuj pręty gwintowane M8 do konstrukcji sufitu i nakręć na nie nakrętki (1).
- Umieść płytę sufitową na prętach.
- Na każdy pręt nałóż tłumik drgań (3) oraz podkładkę (2).
- Wyreguluj nakrętki tak, aby płyta była wypoziomowana.
- Ważne: Koniec pręta gwintowanego musi znajdować się maksymalnie 5 mm poniżej nakrętki mocującej. Nie dokręcaj płyty zbyt mocno do sufitu. Nad płytą muszą znajdować się nakrętki (1), które zapobiegają jej uniesieniu podczas montażu jednostki.
Montaż jednostki wentylacyjnej
- Sprawdź, czy pierścienie izolacyjne kondensatu są na swoim miejscu w kołnierzach wylotowych.
- Wyciągnij dźwignie operacyjne (A) i zablokuj je, kierując na zewnątrz.
- Zdejmij drzwi jednostki wentylacyjnej przed jej montażem.
- Podnieś jednostkę do płyty sufitowej, przeprowadzając kable i skrzynkę przyłączeniową przez otwór w płycie.
- Dociśnij jednostkę do płyty i zwolnij blokadę dźwigni (A), kierując je do środka. Dźwignie zablokują jednostkę na płycie. W razie potrzeby naprowadź haki montażowe (B) w rowki na panelach bocznych jednostki.
Wymiary i przyłącza
Instrukcja zawiera szczegółowe schematy wymiarowe dla modeli Vallox 125A, 125C, 125D, 125E, 125F, 125G oraz 125H. Każdy model posiada specyficzny układ króćców przyłączeniowych (nawiew, wywiew, wyrzut, czerpnia). Przed montażem należy zweryfikować schemat właściwy dla posiadanego modelu.
Praktyczna pomoc
Typowe problemy
Płyta unosi się podczas montażu jednostki
Upewnij się, że nad płytą znajdują się nakrętki (1) blokujące jej ruch w górę.
Trudny dostęp do kabli i skrzynki przyłączeniowej
Wymagane jest wykonanie otworu serwisowego w suficie w odległości ok. 500 mm od płyty montażowej.
Jednostka nie blokuje się na płycie
Sprawdź, czy haki montażowe (B) weszły w rowki na panelach bocznych jednostki i czy dźwignie (A) zostały poprawnie zwolnione do pozycji zamkniętej.
Przed użyciem
- Przygotuj pręty gwintowane M8
- Upewnij się, że masz dostęp do skrzynki przyłączeniowej
- Sprawdź, czy pierścienie izolacyjne kondensatu są na miejscu
- Zdejmij drzwi jednostki przed podwieszeniem
- Wypoziomuj płytę za pomocą nakrętek
Parametry w praktyce
- Odstęp pręta gwintowanego
- Musi znajdować się maksymalnie 5 mm poniżej nakrętki mocującej.
- Odstęp otworu serwisowego
- Około 500 mm od płyty montażowej dla zapewnienia dostępu do kabli.
- Szczelina montażowa
- Pomiędzy płytą a jednostką powinna pozostać szczelina ok. 2 mm.
Ilustracje i schematy

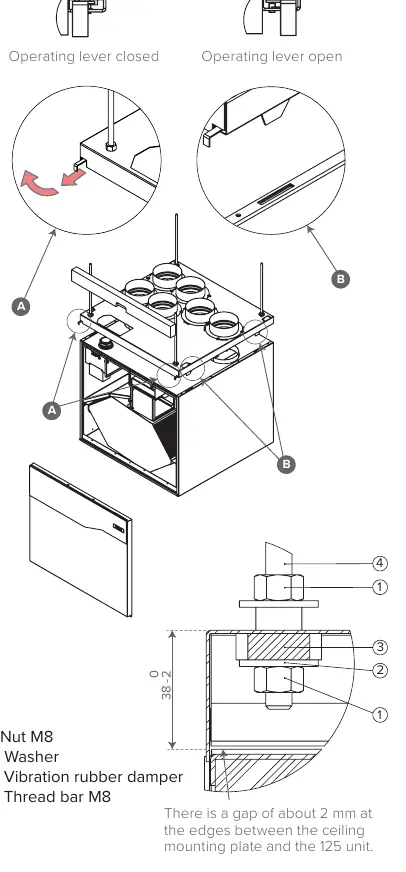

- Rysunek przedstawia mechanizm dźwigni operacyjnych (A) - pozycja zamknięta i otwarta.
- Schemat pokazuje sposób mocowania płyty za pomocą prętów gwintowanych (4), podkładek (2) i tłumików drgań (3).
Zgodność modelu
- Płyta przeznaczona dla modeli Vallox 125 MV (A-H).
- Wymaga wykonania otworu serwisowego w suficie.
