Instrukcja obsługi wentylatora kanałowego Systemair RVK 150E2-L Sileo

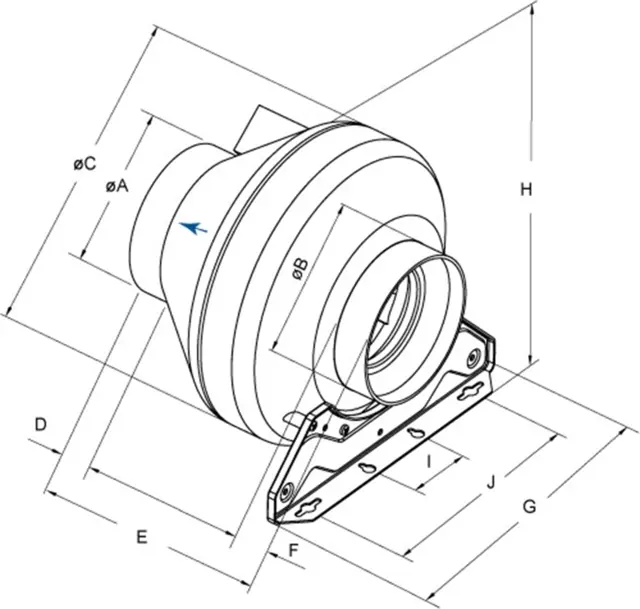

Szybki przewodnik po wentylatorze kanałowym Systemair RVK 150E2-L Sileo. Znajdziesz tu kluczowe parametry techniczne, schemat podłączenia elektrycznego, wymiary oraz wskazówki dotyczące instalacji i konserwacji urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator kanałowy Systemair RVK 150E2-L Sileo to urządzenie przeznaczone do montażu w kanałach wentylacyjnych. Jest to model sterowalny prędkościowo, wyposażony w zintegrowane styki termiczne z ręcznym resetem. Urządzenie charakteryzuje się szczelną obudową (IP44), co pozwala na stosowanie go w pomieszczeniach wilgotnych, pod warunkiem zapewnienia okresowej wentylacji suchym powietrzem.
Opis urządzenia
Obudowa wentylatora wykonana jest z tworzywa sztucznego (PP) wzmocnionego włóknem szklanym, co zapewnia wysoką szczelność. Urządzenie posiada silnik z zewnętrznym wirnikiem oraz łopatki o specjalnej geometrii (BAT), które zapewniają wysoką wydajność. Wentylator jest bezobsługowy i niezawodny.
Dane techniczne
- Napięcie: 230 V
- Częstotliwość: 50 Hz
- Moc wejściowa (P1): 109 W
- Natężenie prądu: 0,48 A
- Maksymalny przepływ powietrza: 0,2 m³/s
- Prędkość obrotowa: 2527 obr./min
- Waga: 3,2 kg
- Klasa izolacji: F
- Klasa szczelności silnika: IP44
- Maksymalna temperatura transportowanego powietrza: 70 °C
Instalacja i montaż
Wentylator może być instalowany w dowolnej pozycji. W zestawie znajduje się wspornik montażowy. Zaleca się stosowanie obejmy montażowej FK (dostępnej jako akcesorium), która ułatwia instalację i demontaż oraz zapobiega przenoszeniu drgań na kanały wentylacyjne.
Podłączenie elektryczne
Podłączenie musi być wykonane zgodnie ze schematem elektrycznym. Wentylator posiada zintegrowane styki termiczne chroniące silnik przed przegrzaniem. Prędkość obrotowa może być regulowana za pomocą bezstopniowego tyrystora lub 5-stopniowego transformatora.
Konserwacja i bezpieczeństwo
Urządzenie jest bezobsługowe. W przypadku zastosowań w pomieszczeniach wilgotnych, zaleca się okresowe uruchamianie wentylacji w celu osuszenia kanałów. W razie przegrzania silnika, styki termiczne wymagają ręcznego resetu.
Informacje o producencie
Systemair
Praktyczna pomoc
Typowe problemy
Wentylator nie działa po przegrzaniu
Sprawdź zintegrowane styki termiczne i wykonaj ręczny reset.
Przenoszenie drgań na kanały
Zastosuj obejmę montażową FK, która izoluje wentylator od kanałów.
Zastosowanie w wilgotnych pomieszczeniach
Zapewnij okresową wentylację suchym powietrzem, aby uniknąć kondensacji.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 230V.
- Upewnij się, że kanały wentylacyjne są czyste i drożne.
- Zweryfikuj schemat podłączenia elektrycznego przed uruchomieniem.
- Upewnij się, że wspornik montażowy jest stabilnie zamocowany.
- Sprawdź, czy w pobliżu nie ma przeszkód blokujących przepływ powietrza.
Parametry w praktyce
- Klasa izolacji F
- Klasa odporności termicznej uzwojeń silnika.
Ilustracje i schematy
- Schemat elektryczny pokazuje podłączenie zasilania (N, L, uziemienie) oraz kondensatora (C).
- Kolory przewodów: brązowy, niebieski, czarny, żółto-zielony.
Zgodność modelu
- Możliwość regulacji prędkości za pomocą tyrystora lub 5-stopniowego transformatora.
- Kompatybilny z akcesoriami Systemair, takimi jak nagrzewnice kanałowe CB, tłumiki LDC czy kasety filtracyjne FFR.
