Instrukcja obsługi zestawu wentylatora kanałowego Manrose 150mm

Kompletny przewodnik instalacji i podłączenia zestawu wentylatora kanałowego Manrose 150mm. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia elektryczne oraz spełnić wymogi techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja dotyczy zestawów wentylatorów kanałowych Manrose 150mm (modele FAN0618 i FAN0619). Urządzenie jest przeznaczone do wentylacji w kabinach prysznicowych i innych pomieszczeniach wymagających odprowadzania wilgoci. Uwaga: Instalacja oraz wszelkie połączenia elektryczne muszą być wykonane przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami (AS/NZS3000). Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie główne.

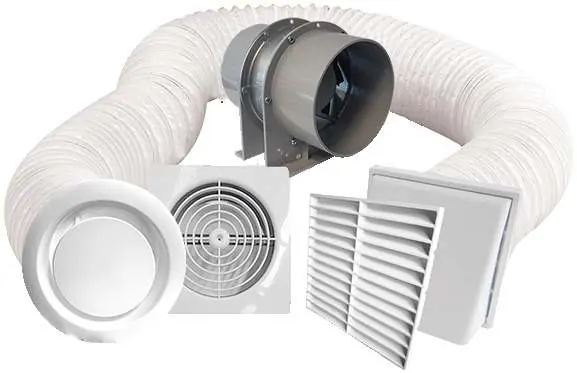

Zestaw wentylatora kanałowego Manrose 150mm
Zestaw wentylatora kanałowego Manrose 150mm

Specyfikacja techniczna

  • Średnica kanału: 150 mm
  • Typ wentylatora: EC Axial
  • Moc: 18 W
  • Wydajność przepływu powietrza: 105 l/s (380 m3/h)
  • Zasilanie: 220-240V AC, 50Hz
  • Materiał obudowy silnika: Odlew aluminiowy
  • Materiał wirnika: Tworzywo PBT

Instalacja

Montaż wentylatora wymaga przygotowania otworów w suficie lub ścianie. W przypadku kratki wewnętrznej EasyFit (DCT1550) należy wyciąć otwór o średnicy 195 mm (+/- 5 mm). Urządzenie oferuje dwa sposoby montażu kratki: za pomocą skrzydełek (dla sufitów o grubości 10 mm) lub zacisków (dla sufitów o grubości 13-26 mm).

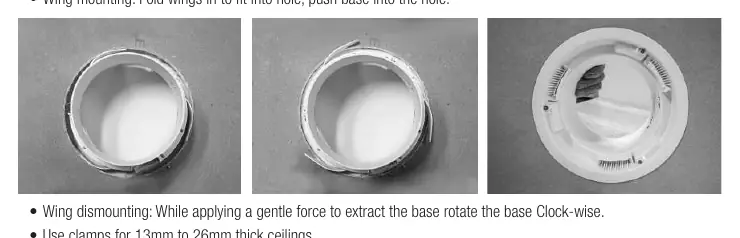

Montaż kratki wewnętrznej
Montaż kratki wewnętrznej

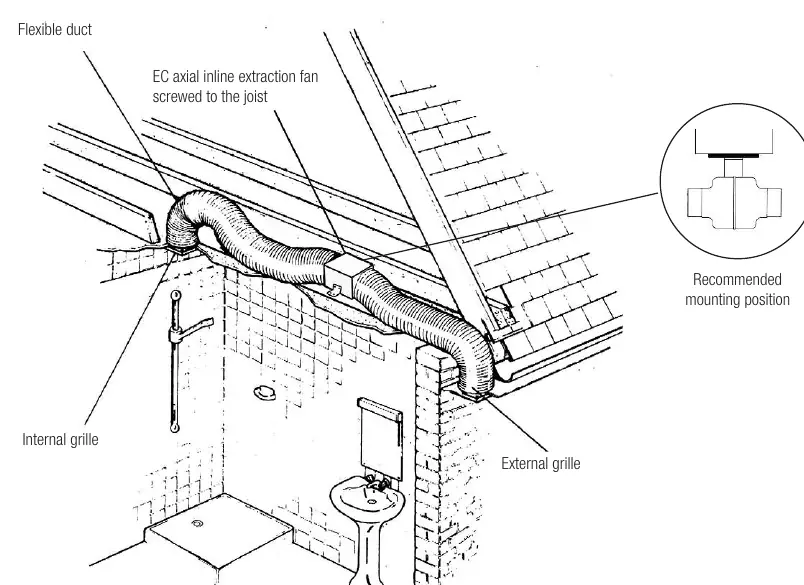

Typowa instalacja wentylatora
Typowa instalacja wentylatora

Kroki montażu:

  1. Wybierz odpowiednie miejsce montażu wentylatora, mocując go do belki stropowej za pomocą dwóch śrub przez wspornik montażowy.
  2. Upewnij się, że kierunek przepływu powietrza (oznaczony strzałką na obudowie) jest zgodny z kierunkiem wylotu.
  3. Zamontuj kratkę zewnętrzną (cowl lub fixed grille) na ścianie zewnętrznej lub w podbitce.
  4. Połącz wentylator z kratkami za pomocą elastycznego przewodu wentylacyjnego, zabezpieczając połączenia dołączoną taśmą.
  5. Nie należy przycinać przewodu elastycznego zbyt krótko; najlepiej dociąć go po zamontowaniu kratek.

Podłączenie elektryczne

Wentylator musi być podłączony za pomocą stałego okablowania. Nie należy używać przewodów elastycznych z wtyczką. Model FAN0618 (Standard) może być podłączony do włącznika światła lub dedykowanego włącznika wentylatora. Model FAN0619 (z timerem) wymaga podłączenia zgodnie ze schematem dla timera FAN2444, co pozwala na regulację czasu pracy (0-20 minut) oraz opóźnienia startu (0-5 minut).

Schemat podłączenia elektrycznego (Diagram 1)
Schemat podłączenia elektrycznego (Diagram 1)

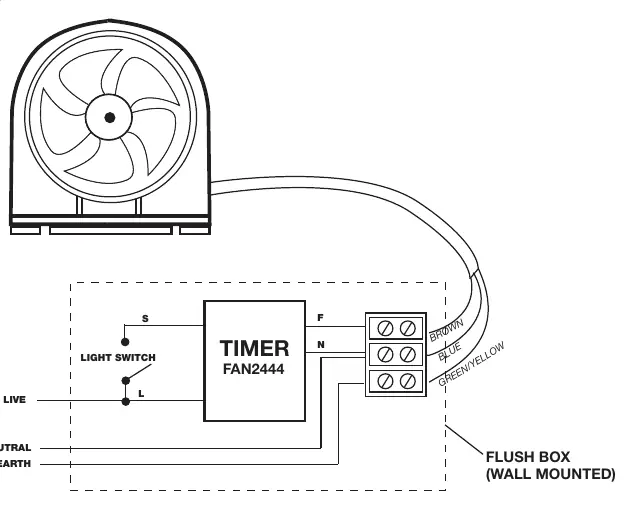

Schemat podłączenia elektrycznego z timerem (Diagram 2)
Schemat podłączenia elektrycznego z timerem (Diagram 2)

Konserwacja i bezpieczeństwo

Aby zapewnić długą żywotność urządzenia, należy regularnie sprawdzać wloty i wyloty powietrza pod kątem zanieczyszczeń i kurzu. Urządzenie nie powinno być używane w pobliżu wanien lub basenów w strefach mokrych. W przypadku uszkodzenia przewodu zasilającego, naprawa musi zostać wykonana przez producenta lub autoryzowany serwis.

Praktyczna pomoc

Typowe problemy

Wentylator nie uruchamia się

Sprawdź, czy zasilanie główne jest włączone oraz czy połączenia elektryczne w puszce są poprawne i wykonane przez elektryka.

Wentylator hałasuje lub wibruje

Upewnij się, że wentylator jest solidnie przykręcony do belki stropowej i nie dotyka luźnych elementów konstrukcyjnych.

Słaby przepływ powietrza

Sprawdź, czy przewód elastyczny nie jest zagięty, zablokowany lub zbyt długi. Upewnij się, że kratki nie są zatkane kurzem.

Przed użyciem

  • Sprawdź napięcie zasilania (220-240V AC, 50Hz).
  • Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
  • Sprawdź, czy miejsce montażu jest wolne od przeszkód (belki, przewody).
  • Przygotuj narzędzia do wycięcia otworu (155mm lub 165mm w zależności od typu kratki).
  • Upewnij się, że posiadasz odpowiedni model timera (FAN2444) dla wersji z timerem.

Parametry w praktyce

Max. Fan Watts: 18W
Maksymalny pobór mocy urządzenia podczas pracy.
Free Air Fan Performance: 105 l/s
Wydajność wentylatora w warunkach bez oporów instalacji.

Ilustracje i schematy

  • Diagram 1: Schemat podłączenia standardowego modelu FAN0618 bezpośrednio do zasilania i włącznika.
  • Diagram 2: Schemat podłączenia modelu z timerem FAN0619 z wykorzystaniem puszki podtynkowej.
  • Typical Installation: Rysunek poglądowy pokazujący poprawne poprowadzenie kanałów wentylacyjnych od kratki wewnętrznej przez wentylator do kratki zewnętrznej.

Zgodność modelu

  • Wymaga stałego okablowania (fixed wiring).
  • Zgodność z normą AS/NZS60335-2.80:2016.
  • Nie używać w strefach mokrych w bezpośrednim sąsiedztwie wanien lub basenów.
