Instrukcja obsługi i specyfikacja klimatyzatora Temperzone ISD 211LYX / OSA 211RLTFH
Kompletny przewodnik techniczny dla klimatyzatora Temperzone ISD 211LYX i OSA 211RLTFH. Dokument zawiera szczegółowe specyfikacje techniczne, wymiary, wytyczne dotyczące montażu, schematy połączeń elektrycznych oraz konfigurację...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokumentacja zawiera specyfikacje techniczne, wymiary montażowe oraz schematy elektryczne dla klimatyzatorów Temperzone ISD 211LYX i OSA 211RLTFH. str. 1, 2, 3, 4
Najważniejsze czynności
- Konfiguracja przełączników DIP str. 3, 4
- Montaż jednostek z zachowaniem odstępów str. 2
Problemy i rozwiązania
Błędne ustawienie prędkości wentylatora
Skonfiguruj przełączniki DIP zgodnie z tabelą 'Step 1: Set Output Voltage' oraz 'Step 2: Set Voltage'.
str. 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wydajność chłodnicza | 9.4 ~ 25.3 kW | Zakres wydajności chłodniczej brutto | str. 1 |
| Wydajność grzewcza | 8.4 ~ 25.6 kW | Zakres wydajności grzewczej | str. 1 |
| Zasilanie | 3 ph. 400V ac 50Hz | Wymagane zasilanie elektryczne | str. 1 |
| Waga | 86 kg / 129 kg | Waga netto jednostki wewnętrznej / zewnętrznej | str. 1 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 1
- Wymiary i montaż str. 2
- Okablowanie jednostki wewnętrznej str. 3
- Okablowanie jednostki zewnętrznej str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalną specyfikację techniczną oraz przewodnik instalacji dla systemu klimatyzacji Temperzone składającego się z jednostki wewnętrznej ISD 211LYX oraz jednostki zewnętrznej OSA 211RLTFH. Instrukcja zawiera kluczowe dane dotyczące wydajności, wymiarów montażowych oraz szczegółowe schematy połączeń elektrycznych.
Specyfikacja techniczna
System wykorzystuje czynnik chłodniczy R32. Główne parametry pracy obejmują:
- Wydajność chłodnicza (brutto): 9.4 ~ 25.3 kW
- Wydajność grzewcza: 8.4 ~ 25.6 kW
- Zasilanie: 3 fazy, 400V AC, 50Hz
- Czynnik chłodniczy: R32 (precharge 5.2 kg dla 15 m)
- Maksymalna długość instalacji: 60 m
- Waga netto (ISD / OSA): 86 kg / 129 kg
Wymiary i montaż
Podczas instalacji należy bezwzględnie przestrzegać wymaganych odstępów serwisowych:
- Jednostka wewnętrzna (ISD): Wymaga dostępu do panelu serwisowego (góra, dół lub boki).
- Jednostka zewnętrzna (OSA): Wymaga zachowania minimalnych odstępów: 500 mm (przód/tył), 150 mm (boki), 750 mm (góra).
- Przyłącza rur: Ssanie 19 mm OD, ciecz 9.5 mm OD.
Okablowanie i konfiguracja
Instrukcja zawiera szczegółowe schematy połączeń dla jednostki wewnętrznej i zewnętrznej. Kluczowe elementy obejmują:
- Ustawienia DIP: Dokumentacja zawiera tabele ustawień przełączników DIP dla sterowników UC8, TFC oraz konfiguracji napięcia wentylatora.
- Sterowanie: System jest kompatybilny ze sterownikami SAT-3 oraz TZT-100.
- Uwaga: W przypadku korzystania z opcji Remote On/Off należy usunąć odpowiednią zworkę zgodnie ze schematem.
Praktyczna pomoc
Typowe problemy
Błędna praca wentylatora
Sprawdź ustawienia przełączników DIP na płytce sterującej zgodnie z tabelą w instrukcji (Step 1: Set Output Voltage, Step 2: Set Voltage).
Brak komunikacji lub błędy sterowania
Upewnij się, że zworki na płytce IUC są ustawione poprawnie w zależności od długości kabla (powyżej lub poniżej 10m).
Przed użyciem
- Sprawdź, czy zasilanie jest zgodne z wymaganiami (3 fazy, 400V).
- Zweryfikuj średnice rur chłodniczych (19 mm ssanie, 9.5 mm ciecz).
- Upewnij się, że zachowano wymagane odstępy montażowe (500mm/150mm/750mm).
- Sprawdź, czy wszystkie połączenia elektryczne są zabezpieczone zgodnie ze schematem.
- Upewnij się, że wybrano odpowiedni typ wyłącznika różnicowoprądowego (typ B, 30mA).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Czynnik chłodniczy R32
- Wymaga przestrzegania limitów powierzchni podłogi (min. 14.4 m2 dla precharge 5.2 kg).
- Separation limit
- Maksymalna różnica wysokości między jednostkami (OSA powyżej lub poniżej ISD) wynosi 20 m.
- Running amps
- Całkowity prąd roboczy systemu wynosi 13.0 / 9.0 / 10.0 A.
Ilustracje i schematy
- Schemat okablowania jednostki wewnętrznej (strona 3) pokazuje podłączenia czujników temperatury, sterownika IUC oraz ustawienia DIP.

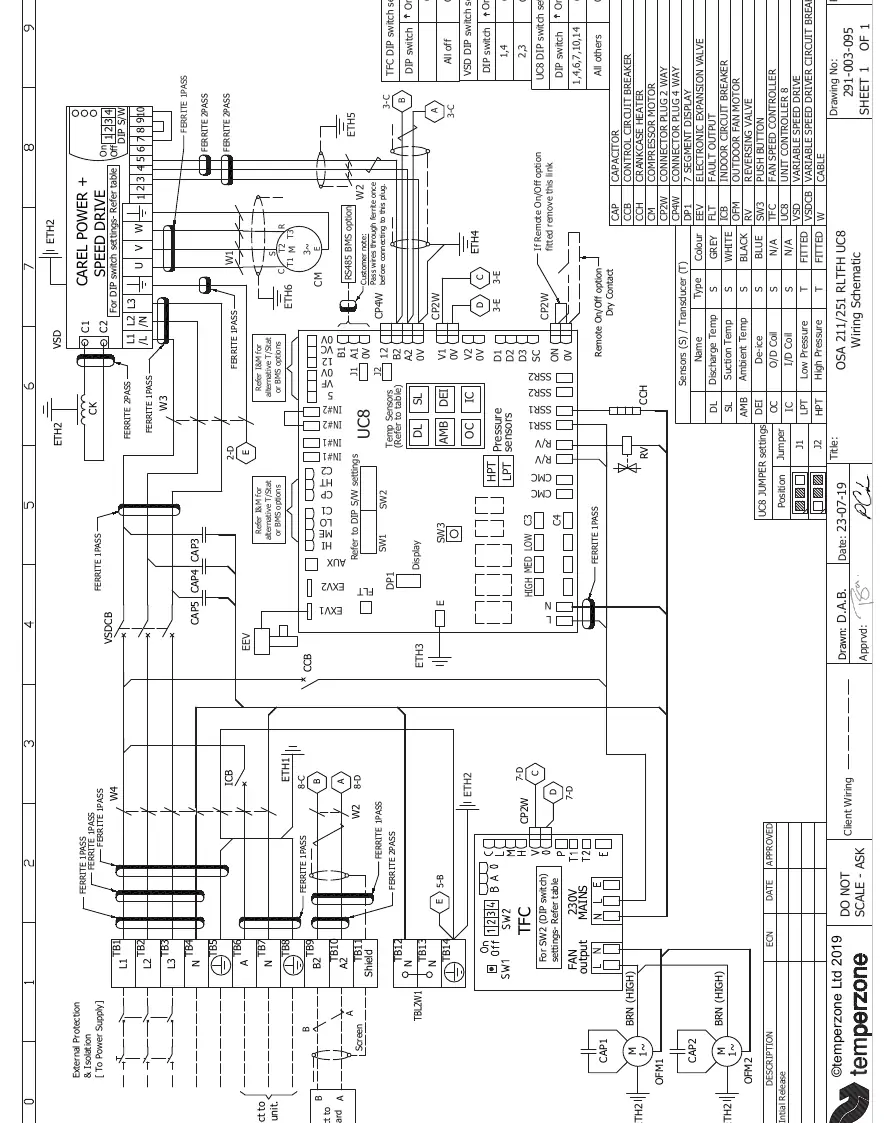

- Schemat okablowania jednostki zewnętrznej (strona 4) zawiera podłączenia sprężarki, wentylatorów, zaworu rozprężnego (EEV) oraz sterownika UC8.
Zgodność modelu
- Kompatybilne sterowniki: SAT-3, TZT-100.
- Możliwość podłączenia sterowania strefowego (Six Zone Control kit).
