Instrukcja instalacji jednostki zewnętrznej VRF ComfortStar CC-VAC
Profesjonalny przewodnik instalacji jednostki zewnętrznej ComfortStar CC-VAC. Zawiera wytyczne dotyczące montażu, podłączenia rur chłodniczych, okablowania elektrycznego, konfiguracji kodów oraz procedur uruchomienia systemu VRF.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy profesjonalnej instalacji jednostek zewnętrznych VRF ComfortStar CC-VAC. Obejmuje montaż mechaniczny, prowadzenie rur chłodniczych, okablowanie elektryczne oraz procedury uruchomienia i konfiguracji systemu. str. 1, 3, 16
Najważniejsze czynności
- Montaż fundamentu i jednostki str. 3, 5
- Podłączenie rur chłodniczych i próżniowanie str. 7, 9, 11
- Podłączenie elektryczne i konfiguracja str. 13, 15
Pierwsze uruchomienie
- Inspekcja przed uruchomieniem str. 16
- Uzupełnienie czynnika chłodniczego str. 12, 16
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Błędy w systemie
Użyć przycisków CHECK_A/B do odczytu kodów błędów.
str. 13Konserwacja i reset
- Resetowanie parametrów str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czynnik chłodniczy | R410A | GWP 2087.5 | str. 3, 16 |
| Ciśnienie testowe | 4.0 MPa | Ciśnienie dla próby szczelności | str. 3, 9 |
Gdzie szukać w PDF
- Instalacja jednostki str. 4, 5, 6
- Rury chłodnicze str. 7, 8, 9, 10
- Okablowanie str. 13, 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji jednostki zewnętrznej ComfortStar CC-VAC w systemach VRF. Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowany personel. Urządzenie wykorzystuje czynnik chłodniczy R410A (GWP 2087.5). Przed przystąpieniem do prac należy upewnić się, że fundament posiada odpowiednią nośność, a wszystkie połączenia elektryczne i chłodnicze są wykonane zgodnie z dokumentacją techniczną.
Instalacja jednostki zewnętrznej

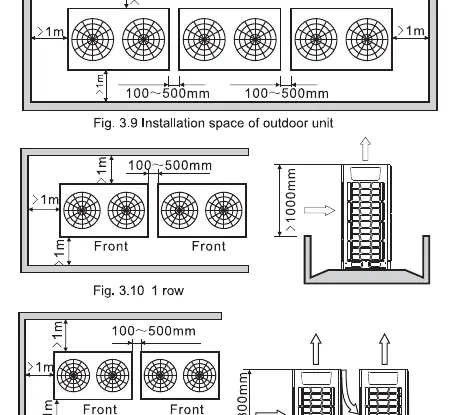

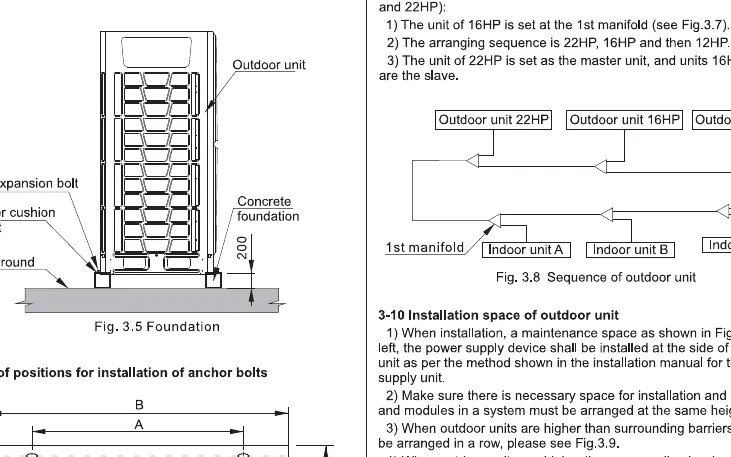

Jednostka musi być zainstalowana na stabilnym fundamencie, który zapobiega osiadaniu urządzenia. W przypadku montażu na dachu, powierzchnia musi być wyrównana, a betonowa podstawa odpowiednio wzmocniona. Należy zapewnić odpowiednią przestrzeń serwisową wokół urządzenia, zgodnie z rysunkami technicznymi, aby umożliwić swobodny przepływ powietrza i dostęp serwisowy.
Instalacja rur chłodniczych
Podczas instalacji rur należy przestrzegać rygorystycznych zasad dotyczących długości rurociągów i różnic wysokości. Wszystkie rury muszą być zaizolowane termicznie. Po zakończeniu montażu rur należy przeprowadzić próbę szczelności azotem (4,0 MPa) przez 24 godziny, a następnie wykonać proces próżniowania (do -0,1 MPa). Należy również obliczyć i uzupełnić odpowiednią ilość czynnika chłodniczego w zależności od długości rur.
Okablowanie elektryczne
Zasilanie jednostki zewnętrznej musi być oddzielne i wyposażone w zabezpieczenie różnicowoprądowe oraz wyłącznik główny. Kable sygnałowe między jednostkami wewnętrznymi a zewnętrznymi muszą być podłączone z zachowaniem właściwej polaryzacji. W przypadku łączenia wielu jednostek zewnętrznych, należy poprawnie skonfigurować adresy za pomocą przełączników (dialing codes).
Konfiguracja i ustawienia
Urządzenie posiada system kodów wybieranych przełącznikami (SW4, SW5, SW7, SW8, SW9, SW12, SW13), które pozwalają na ustawienie trybu pracy, ciśnienia statycznego, funkcji anty-śnieżnej oraz adresacji jednostek. Parametry pracy można również monitorować i zmieniać za pomocą przycisków na płycie głównej (CHECK_A/B, COOL).
Uruchomienie próbne
Przed uruchomieniem należy sprawdzić:
- Czy wszystkie połączenia elektryczne są poprawne.
- Czy system został poprawnie próżniowany i napełniony czynnikiem.
- Czy usunięto zabezpieczenia transportowe (np. piankę ochronną z kondensatora).
- Czy wszystkie zawory są w pełni otwarte.
Po uruchomieniu należy monitorować parametry pracy i upewnić się, że nie występują wycieki czynnika chłodniczego.
Praktyczna pomoc
Typowe problemy
Wyciek czynnika chłodniczego
Sprawdzić szczelność wszystkich połączeń rur. W przypadku wycieku w pomieszczeniu, zapewnić wentylację i skontaktować się z serwisem.
Błędy komunikacji
Sprawdzić poprawność podłączenia kabli sygnałowych (polaryzacja) oraz ustawienia adresów jednostek.
Niestabilne zasilanie
Upewnić się, że zasilanie jest zgodne z wymaganiami (208-230V 3N~ 60Hz) i posiada odpowiednie zabezpieczenia.
Przed użyciem
- Sprawdzić nośność fundamentu pod jednostkę zewnętrzną.
- Zweryfikować poprawność podłączenia rur chłodniczych.
- Przeprowadzić próbę szczelności azotem (4,0 MPa).
- Wykonać proces próżniowania do -0,1 MPa.
- Sprawdzić ustawienia przełączników adresowych (dialing codes).
- Upewnić się, że usunięto zabezpieczenia transportowe z kondensatora.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Czynnik chłodniczy
- R410A (GWP 2087.5) - wymaga specjalistycznej obsługi.
- Ciśnienie testowe
- 4,0 MPa (40kgf/cm²) - wymagane dla próby szczelności.
Ilustracje i schematy

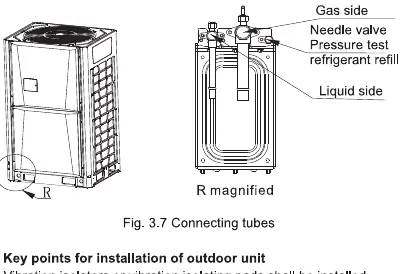

- Schematy instalacji rur (Fig 3.7, Fig 4.1) pokazują poprawne prowadzenie przewodów i montaż rozdzielaczy.
- Schematy okablowania (Fig 5.6, Fig 5.7) ilustrują połączenia zasilania i sygnałowe między jednostkami.

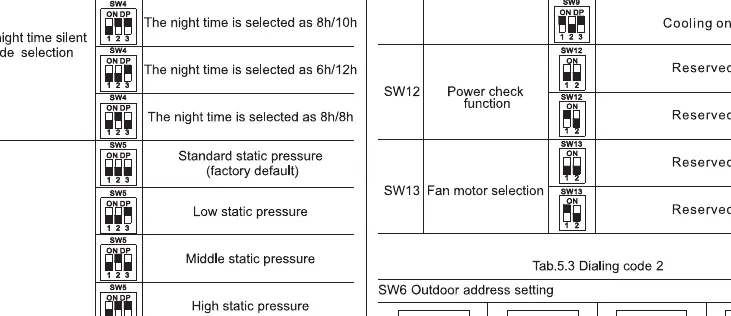

- Schematy ustawień przełączników (Tab 5.2, Tab 5.3) wyjaśniają konfigurację trybów pracy i adresacji.
Zgodność modelu
- System VRF wymaga profesjonalnego projektu i instalacji.
- Jednostki wewnętrzne muszą być kompatybilne z systemem VRF ComfortStar.
- Wymagane jest stosowanie specjalnych rozdzielaczy dostarczonych przez producenta.
