Instrukcja montażu kotła gazowego Viessmann Vitopend 200-W
Profesjonalna instrukcja montażu dla kotła gazowego Viessmann Vitopend 200-W (Typ WH2B). Dokument zawiera szczegółowe wytyczne dotyczące instalacji, podłączeń gazowych, elektrycznych oraz systemu odprowadzania spalin dla wykwalifikowanego...
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja montażu kotła Vitopend 200-W (Typ WH2B) jest przeznaczona dla wykwalifikowanego personelu. Zawiera wytyczne dotyczące montażu ściennego, podłączeń gazowych, elektrycznych oraz instalacji systemu spalinowego. str. 1, 3
Najważniejsze czynności
- Montaż kotła str. 7, 8
- Podłączenie elektryczne str. 14
Pierwsze uruchomienie
- Uruchomienie urządzenia str. 16
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230V, 50Hz | Napięcie sieciowe | str. 6 |
| Zabezpieczenie | max 16A | Maksymalny prąd bezpiecznika | str. 6 |
Gdzie szukać w PDF
- Wymiary i przyłącza str. 6
- Schemat elektryczny str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla autoryzowanego personelu technicznego. Prace przy instalacjach gazowych mogą być wykonywane tylko przez instalatorów posiadających odpowiednie uprawnienia, a prace elektryczne przez wykwalifikowanych elektryków. Przed przystąpieniem do prac należy odłączyć urządzenie od zasilania i zabezpieczyć przed przypadkowym włączeniem.
Przygotowanie do montażu
Przed montażem należy przygotować przyłącza gazowe, wodne i elektryczne zgodnie z wymiarami podanymi w instrukcji. Należy zapewnić, aby wszystkie rury były podłączone bez naprężeń. Kocioł posiada stopień ochrony IP X4 D, co pozwala na montaż w pomieszczeniach wilgotnych (strefa 1), pod warunkiem wykluczenia bezpośredniego strumienia wody.
Montaż kotła

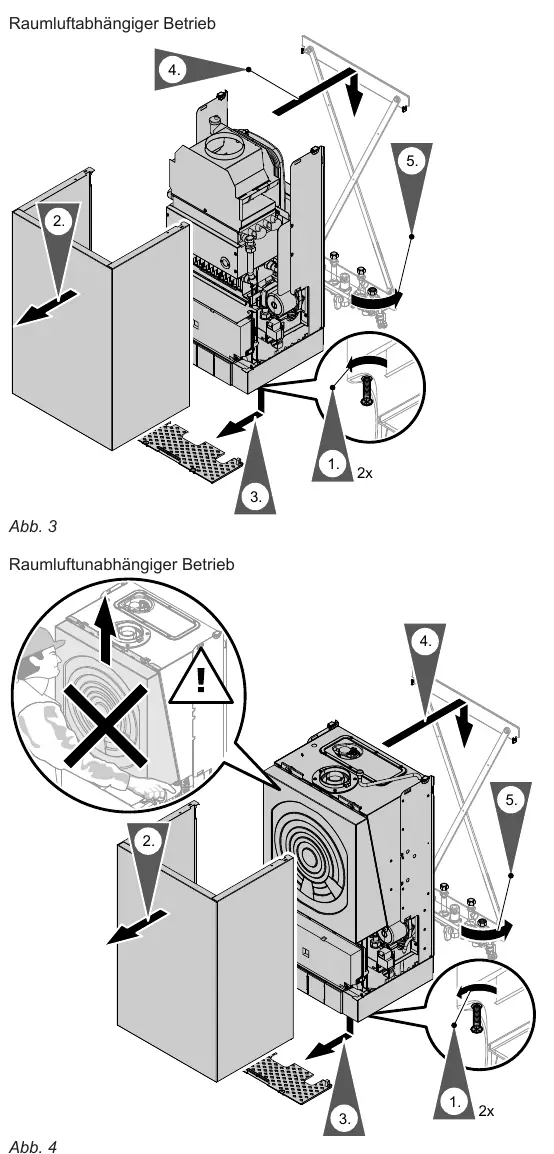

Instrukcja opisuje proces montażu kotła na ścianie oraz podłączenie systemu odprowadzania spalin. Dostępne są dwa tryby pracy: zależny od powietrza w pomieszczeniu oraz niezależny od powietrza w pomieszczeniu. Należy ściśle przestrzegać kolejności kroków montażowych przedstawionych na schematach, aby zapewnić szczelność i bezpieczeństwo eksploatacji.
Przyłącza elektryczne
Podłączenie elektryczne wymaga zasilania 230V, 50Hz z zabezpieczeniem max 16A. Należy zwrócić szczególną uwagę na poprawne podłączenie żył L1 i N. W instalacji należy przewidzieć rozłącznik wielobiegunowy spełniający wymogi kategorii przepięciowej III. Instrukcja zawiera schematy podłączenia akcesoriów, takich jak sterowniki Vitotrol oraz czujniki temperatury.
Uruchomienie
Po zakończeniu montażu i sprawdzeniu szczelności instalacji gazowej (maksymalne ciśnienie próbne 150 mbar), należy przeprowadzić procedurę uruchomienia zgodnie z dedykowaną instrukcją serwisową. Należy pamiętać o odpowietrzeniu instalacji gazowej.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Nieszczelność instalacji gazowej
Używaj wyłącznie atestowanych środków do wykrywania nieszczelności (zgodnych z EN 14291). Nie używaj środków zawierających azotyny lub siarczki.
Błąd podłączenia elektrycznego
Upewnij się, że żyły L1 i N nie zostały zamienione. W przypadku montażu w pomieszczeniach wilgotnych, upewnij się, że zasilanie akcesoriów jest poprawnie odseparowane.
Przed użyciem
- Sprawdź drożność przewodów spalinowych.
- Upewnij się, że instalacja gazowa jest szczelna.
- Sprawdź poprawność podłączeń elektrycznych.
- Upewnij się, że kocioł jest zamontowany zgodnie z przepisami DIN VDE 0100.
- Zamknij zawór gazowy przed przystąpieniem do prac serwisowych.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Stopień ochrony IP X4 D
- Urządzenie odporne na rozbryzgi wody, dopuszczone do montażu w łazienkach.
- Ciśnienie próbne gazu
- Maksymalnie 150 mbar. Wyższe ciśnienie może uszkodzić armaturę.
Ilustracje i schematy

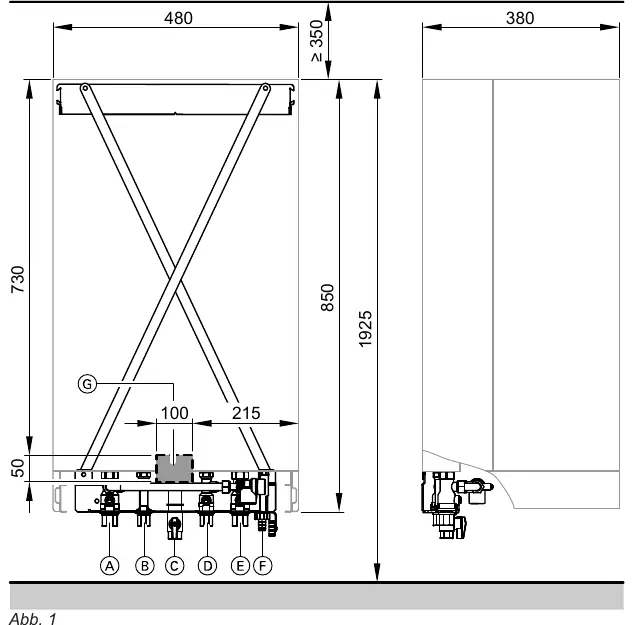

- Schemat wymiarowy (str. 6) pokazuje rozmieszczenie przyłączy (A-F) oraz wymagane odstępy montażowe.
- Schemat elektryczny (str. 14) przedstawia punkty podłączenia zasilania oraz akcesoriów (Vitotrol).
Zgodność modelu
- Kocioł przystosowany do gazu ziemnego E, z możliwością konwersji na gaz LL lub płynny (wymagany zestaw przezbrojeniowy).
- Współpracuje z akcesoriami Vitotrol 100 UTA, UTDB, UTDB-RF.
