Instrukcja instalacji kotła kondensacyjnego Viessmann Vitodens 200-W B2HB
Kompletny przewodnik instalacji kotła kondensacyjnego Viessmann Vitodens 200-W serii B2HB. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć instalację gazową, wodną, elektryczną oraz skonfigurować system grzewczy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kocioł Vitodens 200-W B2HB to gazowy kocioł kondensacyjny montowany na ścianie. Instalacja musi być wykonana przez licencjonowanego specjalistę zgodnie z lokalnymi przepisami. str. 1, 2, 6
Najważniejsze czynności
- Montaż kotła na ścianie str. 13, 15
- Podłączenie gazu str. 19
Pierwsze uruchomienie
- Pierwsze uruchomienie musi być wykonane przez wykwalifikowanego instalatora. str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zadziałanie ogranicznika temperatury
Wymaga ręcznego resetu.
str. 7Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maks. ciśnienie robocze | 3 bar (45 psig) | Maksymalne ciśnienie wody w układzie. | str. 29, 55 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3
- Montaż ścienny str. 13, 14, 15
- Podłączenia str. 18, 19, 20, 21
- Dane techniczne str. 54, 55, 56
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji kotła kondensacyjnego Viessmann Vitodens 200-W serii B2HB (modele 19, 26, 35). Instalacja, regulacja, serwis i konserwacja muszą być wykonywane wyłącznie przez licencjonowanego specjalistę w dziedzinie ogrzewnictwa. Nieprzestrzeganie zaleceń może prowadzić do uszkodzenia mienia, poważnych obrażeń ciała lub utraty życia.
Bezpieczeństwo i wymagania
- Tlenek węgla: Nieprawidłowa instalacja może spowodować przedostawanie się spalin do pomieszczeń mieszkalnych.
- Świeże powietrze: Kocioł wymaga dopływu świeżego powietrza do bezpiecznej pracy.
- Zanieczyszczone powietrze: Nie należy instalować kotła w pomieszczeniach z zanieczyszczonym powietrzem (np. pralnie, warsztaty, miejsca z chemikaliami).
- Wymogi lokalne: Instalacja musi być zgodna z lokalnymi przepisami budowlanymi i gazowymi.
Montaż
Kocioł można montować na ścianie lub na specjalnym stelażu (frame mounting). Ściana musi być zdolna utrzymać ciężar kotła wypełnionego wodą (ok. 52 kg). Należy zapewnić odpowiednie odstępy serwisowe zgodnie z tabelą w instrukcji.
Podłączenia
- Gaz: Podłączenie gazu musi być wykonane zgodnie z lokalnymi kodami. Wymagane jest zainstalowanie zaworu odcinającego gaz.
- Woda: Przed podłączeniem należy przepłukać instalację grzewczą. Maksymalne ciśnienie robocze wynosi 3 bar (45 psig).
- Kondensat: Kocioł posiada wbudowany syfon kondensatu. Należy zapewnić odpowiedni spadek rury odpływowej.
- Elektryka: Kocioł wymaga zasilania 120VAC/12A. Wszystkie połączenia elektryczne muszą być wykonane zgodnie ze schematem elektrycznym.
Uruchomienie
Pierwsze uruchomienie musi zostać przeprowadzone przez wykwalifikowanego instalatora. Należy sprawdzić szczelność wszystkich połączeń gazowych i wodnych przed oddaniem urządzenia do użytku.
Dane techniczne
Kocioł Vitodens 200-W B2HB jest dostępny w trzech wariantach mocy (19, 26, 35). Szczegółowe parametry, takie jak wydajność cieplna, zużycie gazu i wymiary, znajdują się w sekcji Technical Data na końcu instrukcji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Błąd wysokiego limitu temperatury
Wymaga ręcznego resetu sterownika kotła.
Niewystarczający przepływ wody
Sprawdź czujnik przepływu; kocioł wyłączy się, jeśli przepływ spadnie poniżej bezpiecznego poziomu.
Zanieczyszczone powietrze do spalania
Upewnij się, że w pomieszczeniu nie ma chemikaliów (np. wybielaczy, rozpuszczalników, chloru).
Przed użyciem
- Sprawdź, czy ściana jest w stanie utrzymać 52 kg.
- Upewnij się, że pomieszczenie ma odpowiednią wentylację.
- Sprawdź, czy wszystkie połączenia gazowe i wodne są szczelne.
- Upewnij się, że kocioł jest wypoziomowany.
- Sprawdź, czy zainstalowano wymagane czujniki tlenku węgla.
- Upewnij się, że kocioł jest podłączony do odpowiedniego zasilania 120V.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maks. ciśnienie robocze
- 3 bar (45 psig) - nie przekraczać tej wartości.
- Maks. temperatura wody
- 210°F (99°C) - temperatura graniczna.
- Maks. ciśnienie gazu
- 14 cali słupa wody (w.c.).
Ilustracje i schematy

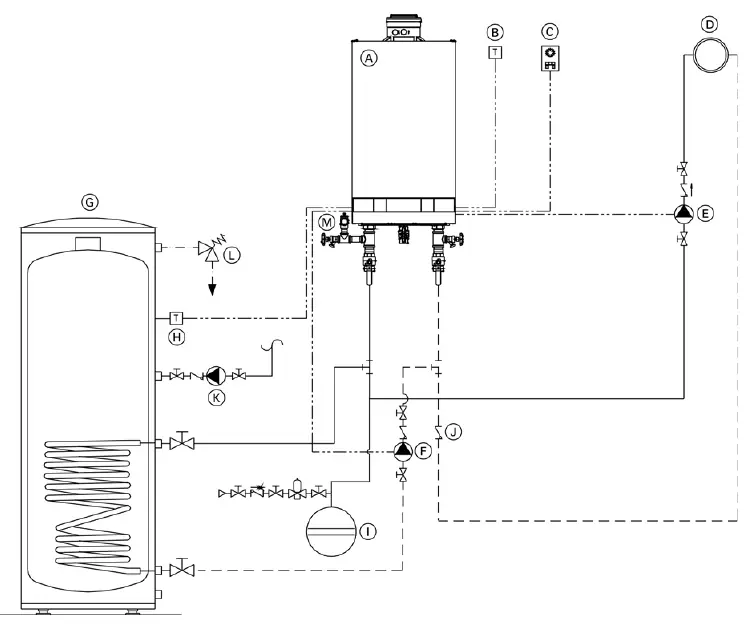

- Schematy układów (1-8) pokazują różne konfiguracje instalacji grzewczej (np. z zasobnikiem CWU, z mieszaczem, z rozdzielaczem niskostratnym).

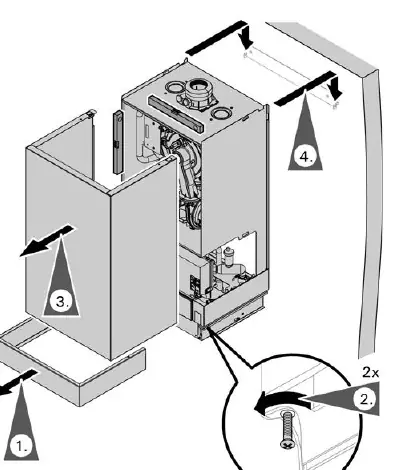

- Rysunki montażowe pokazują sposób mocowania wspornika ściennego i kotła.
Zgodność modelu
- Wymaga profesjonalnego instalatora.
- Kompatybilny z gazem ziemnym i propanem (wymagana konwersja).
- Wymaga czujnika temperatury zasobnika CWU przy pracy z zasobnikiem.
