Instrukcja obsługi kotła kondensacyjnego Viessmann Vitodens 200-W
Przewodnik po kotłach kondensacyjnych Viessmann Vitodens 200-W. Informacje o instalacji kaskadowej, opcjach spalinowych, sterownikach, akcesoriach oraz szczegółowe dane techniczne dla modeli od 49 do 150 kW.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Vitodens 200-W to gazowy kocioł kondensacyjny o mocy od 49 do 150 kW, z możliwością łączenia w kaskady do 6 jednostek, co pozwala na uzyskanie mocy do 900 kW. str. 1, 3, 4, 7
Najważniejsze czynności
- Montaż kaskadowy str. 8, 9, 10
- Dobór sterownika str. 19
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (49 kW model) | 12.0 - 49.0 kW | Zakres mocy przy 50/30°C | str. 24 |
| Moc (150 kW model) | 32.0 - 150.0 kW | Zakres mocy przy 50/30°C | str. 24 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Dane techniczne str. 24
- Instalacja kaskadowa str. 8, 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Vitodens 200-W to ścienny gazowy kocioł kondensacyjny przeznaczony do zastosowań komercyjnych. Urządzenie jest dostępne w modelach o mocy 49, 60, 80, 99, 120 oraz 150 kW. Kocioł charakteryzuje się wysoką sprawnością, niską emisją spalin oraz możliwością łączenia w kaskady do 6 jednostek, co pozwala na uzyskanie mocy do 594 kW (lub 900 kW dla większych modeli).
Opis urządzenia i technologie

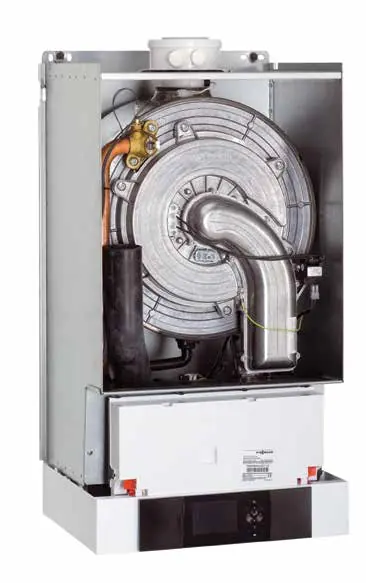

Kocioł wyposażony jest w zaawansowane komponenty zapewniające niezawodność i wydajność:
- Palnik cylindryczny MatriX: Opatentowana technologia zapewniająca czyste spalanie i cichą pracę.
- Wymiennik ciepła Inox-Radial: Wykonany ze stali szlachetnej, odporny na korozję, z funkcją samooczyszczania.
- Regulator spalania Lambda Pro: Automatycznie dostosowuje parametry spalania do składu gazu i ciśnienia powietrza, eliminując potrzebę wymiany dysz przy przejściu na LPG.
Instalacja kaskadowa
Systemy kaskadowe Viessmann pozwalają na elastyczną konfigurację w pomieszczeniach technicznych:
- Możliwość montażu ściennego lub na ramie wolnostojącej.
- Dostępne konfiguracje szeregowe i blokowe.
- Nowe zestawy przyłączeniowe zintegrowane z zaworami bezpieczeństwa i układem odwadniającym skracają czas instalacji.
- Regulowana wysokość kotłów na ramie montażowej ułatwia dopasowanie do pomieszczenia.
Opcje spalinowe
Instrukcja zawiera szczegółowe tabele dopuszczalnych długości przewodów spalinowych dla różnych mocy kotłów, zarówno dla systemów indywidualnych, jak i kaskadowych. Należy przestrzegać wytycznych dotyczących średnic przewodów (np. 80/125 mm dla mniejszych modeli, 100/150 mm dla większych) oraz maksymalnych długości dla wylotów dachowych i ściennych.
Sterowanie i automatyka
Urządzenie współpracuje z systemami sterowania Vitotronic 100 (stałotemperaturowe) oraz Vitotronic 200 (pogodowe). Dostępne są również jednostki sterowania pokojowego Vitotrol (przewodowe i bezprzewodowe), umożliwiające zdalny monitoring i regulację temperatury w obiegach grzewczych.
Akcesoria i osprzęt
W ofercie znajdują się dedykowane akcesoria:
- Zestawy przyłączeniowe z pompami obiegowymi o wysokiej sprawności.
- Rozdzielacze Divicon do sterowania obiegami grzewczymi.
- Sprzęgła hydrauliczne (low loss headers) z czujnikami temperatury.
- Zestawy do podłączenia zasobników c.w.u.
Dane techniczne
Szczegółowe parametry, takie jak ciśnienie gazu, moc cieplna, zużycie energii, waga oraz wymiary, znajdują się w tabelach technicznych na stronie 24 instrukcji. Należy zwrócić uwagę na wymagania dotyczące ciśnienia roboczego (do 4 lub 6 bar w zależności od modelu).
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Trudności z komunikacją bezprzewodową sterowników
Zastosuj wzmacniacz sygnału (Wireless repeater), jeśli sygnał musi przenikać przez zbrojone stropy lub duże metalowe obiekty.
Ograniczenia wysokości pomieszczenia
Wysokość ramy montażowej kaskady można regulować. W przypadku użycia sprzęgła hydraulicznego lub adaptera kaskadowego, wymiary wysokości mogą zostać zredukowane o 150-300 mm.
Przed użyciem
- Sprawdź, czy ciśnienie gazu w instalacji jest zgodne z wymaganiami (17-17.4 mbar dla gazu ziemnego, 32 mbar dla LPG).
- Upewnij się, że wybrano odpowiedni zestaw przyłączeniowy dla danej mocy kotła.
- Zweryfikuj, czy system spalinowy jest zwymiarowany zgodnie z normą EN 13384.
- Sprawdź, czy w pomieszczeniu jest wystarczająca ilość miejsca na montaż ramy kaskadowej i dostęp serwisowy.
- Upewnij się, że wszystkie kable zasilające zostały poprowadzone zgodnie z wytycznymi w obszarze przyłączeniowym.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc cieplna (kW)
- Zakres mocy kotła przy różnych temperaturach zasilania/powrotu (np. 50/30°C lub 80/60°C).
- Ciśnienie robocze (bar)
- Maksymalne dopuszczalne ciśnienie w instalacji grzewczej (4 bar dla modeli 49-99kW, 6 bar dla 120-150kW).
Ilustracje i schematy
- Schematy instalacji kaskadowej pokazują rozmieszczenie kotłów, ramy montażowej, sprzęgła hydraulicznego oraz kolektorów spalin.
- Rysunki techniczne wymiarują odległości montażowe (a, b, c, d) dla różnych konfiguracji liczby kotłów.
Zgodność modelu
- Kocioł współpracuje z systemami kaskadowymi do 6 jednostek.
- Współpracuje z regulatorami Vitotronic 100 i 200 oraz jednostkami Vitotrol.
- Możliwość łączenia z pompami ciepła przy użyciu dedykowanego czujnika.
