Instrukcja obsługi pompy ciepła Viessmann Vitocal 060-A
Szybki przewodnik po instalacji i serwisowaniu pompy ciepła Viessmann Vitocal 060-A. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody powietrzne, wodne i elektryczne oraz jak przeprowadzić konserwację i rozwiązywać...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Pompa ciepła Viessmann Vitocal 060-A (Typ T0E-ze) jest urządzeniem przeznaczonym wyłącznie do podgrzewania wody użytkowej w budynkach mieszkalnych. Urządzenie może pracować w trybie obiegu powietrza wewnętrznego (recyrkulacja) lub z doprowadzeniem powietrza zewnętrznego.
Wymagania instalacyjne:
- Pomieszczenie musi być suche, mrozoodporne i mieć objętość min. 20 m³.
- Zabrania się instalacji w pomieszczeniach z otwartymi źródłami ognia (np. kominki, gazowe ogrzewacze).
- Wymagane jest zapewnienie odpływu kondensatu.
- Urządzenie wymaga oddzielnie zabezpieczonego gniazda Schuko (230 V/50 Hz).
Montaż i instalacja

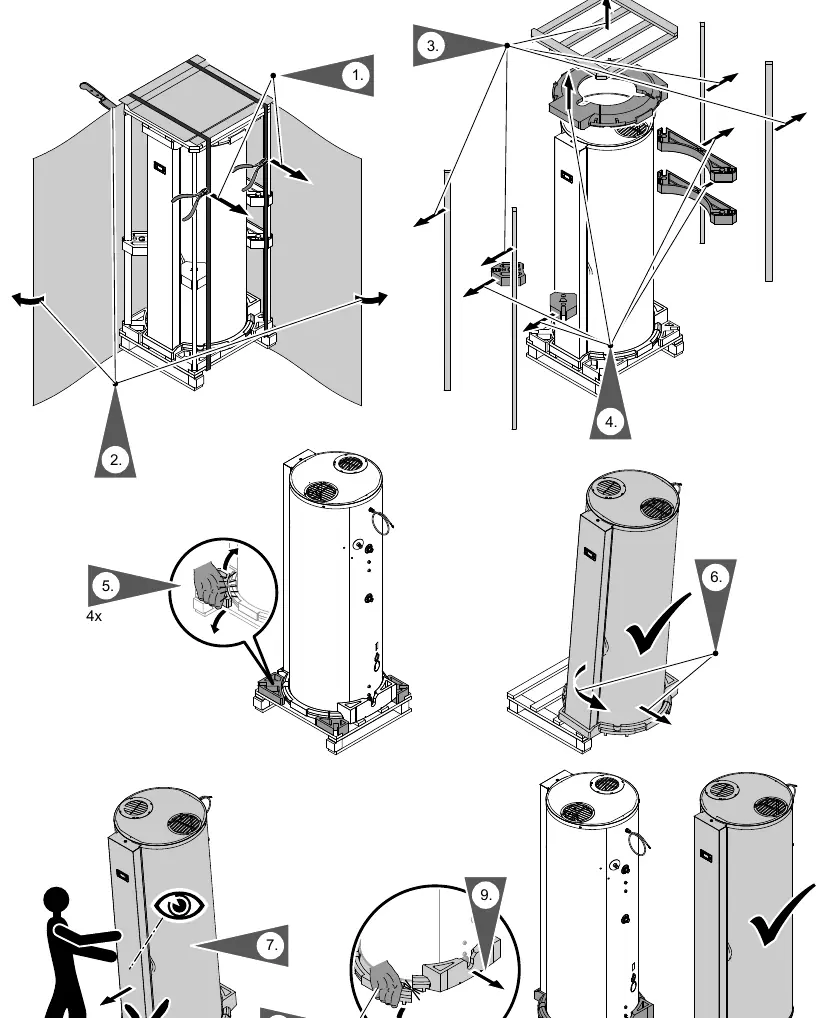

Transport i ustawienie: Urządzenie można transportować w pozycji stojącej lub leżącej. Po ustawieniu w miejscu docelowym należy odczekać min. 24 godziny przed uruchomieniem.
Podłączenie powietrza: W zależności od trybu pracy (obieg wewnętrzny lub zewnętrzny) należy zamontować odpowiednie adaptery (DN 160). Kanały powietrzne powinny być izolowane termicznie i posiadać spadek 2-3° w celu odprowadzenia kondensatu.
Podłączenie wody: Instalacja musi być zgodna z normami DIN 1988, DIN 4753 i EN 806. Wymagane jest zastosowanie grupy bezpieczeństwa (zawór bezpieczeństwa, zawór zwrotny, manometr). W przypadku temperatur wody powyżej 60°C należy zainstalować termostatyczny zawór mieszający.
Uruchomienie i konfiguracja
Konfiguracja odbywa się za pomocą menu instalacyjnego "INST". Aby wejść w menu, należy przytrzymać jednocześnie przyciski menu i minus przez 3 sekundy. W menu można ustawić parametry pracy (I1-I6), sprawdzić czujniki (t1-t4) oraz przetestować elementy wykonawcze (T1-T5).
Konserwacja i serwis
Regularna konserwacja jest niezbędna dla zachowania gwarancji i sprawności urządzenia:
- Anoda magnezowa: Zalecana coroczna kontrola. Wymiana, gdy średnica spadnie do 10-15 mm.

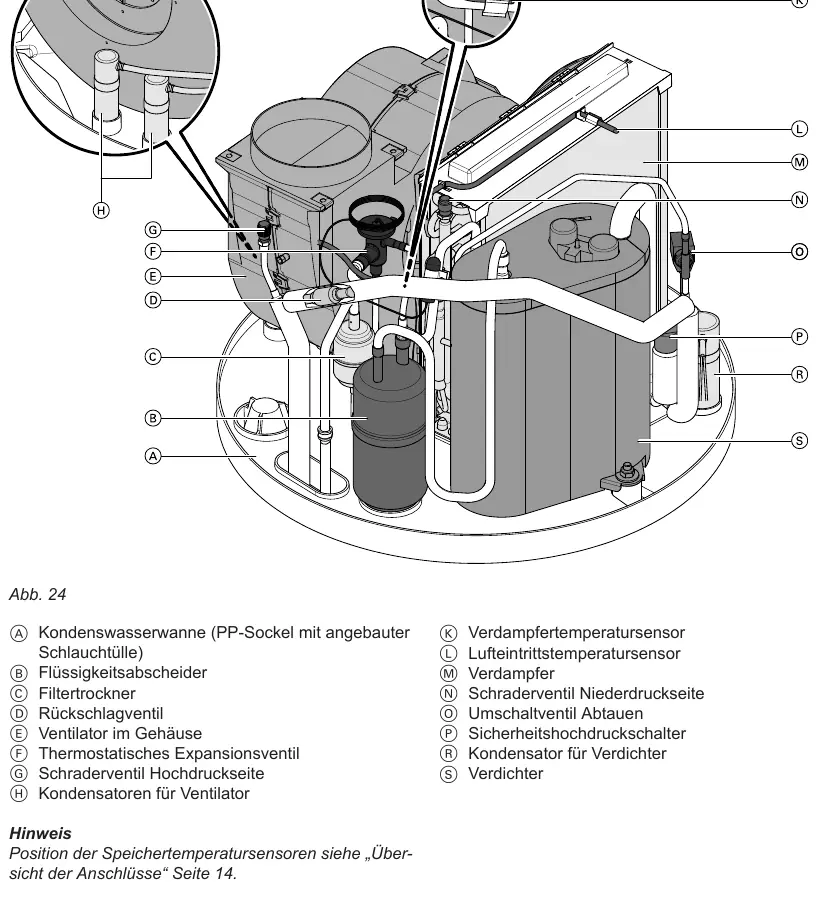

- Czyszczenie: Regularne czyszczenie parownika oraz wanny kondensatu.

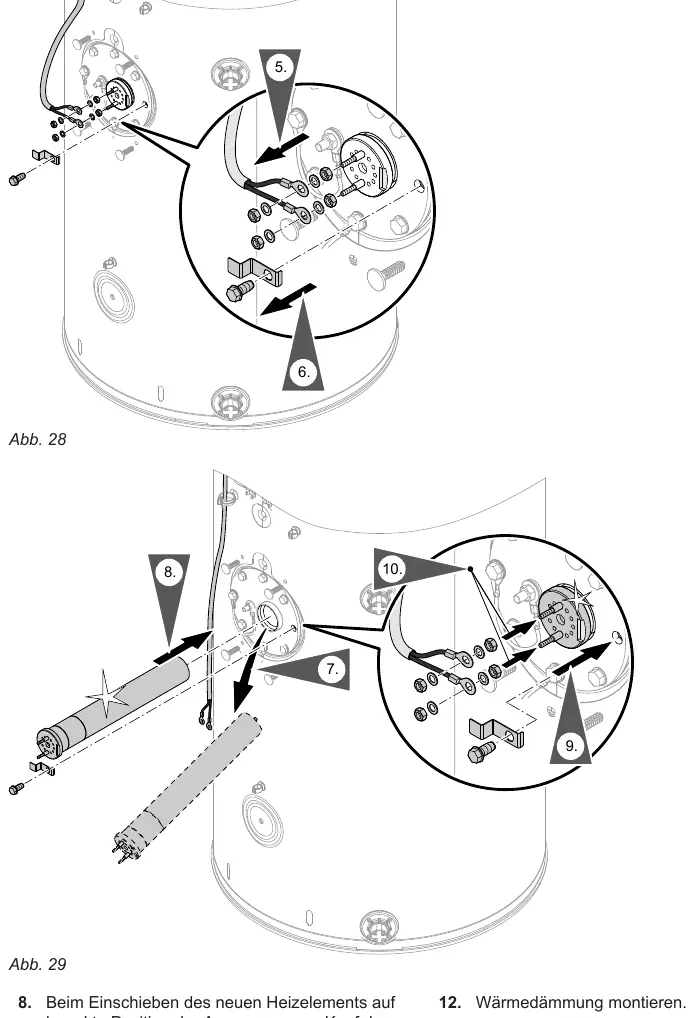

- Grzałka elektryczna: Możliwość wymiany elementu grzejnego EHT.
- Kondensat: Sprawdzanie drożności odpływu.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na wyświetlaczu pojawi się kod:
- ER 1: Zadziałał wyłącznik wysokiego ciśnienia (nadciśnienie w obiegu chłodniczym). Wyłącz i włącz zasilanie.
- ER 2: Zadziałał ogranicznik temperatury (przegrzanie). Sprawdź pobór wody i odblokuj ogranicznik.
- ER 3-6: Błąd czujników temperatury (zwarcie/przerwa). Sprawdź połączenia i wartości rezystancji.
- ER 9: Zbyt długi czas podgrzewania. Sprawdź pompę ciepła i grzałkę EHT.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
ER 1 (Wyłącznik wysokiego ciśnienia)
Wystąpiło nadciśnienie w obiegu chłodniczym. Wyłącz i włącz ponownie zasilanie sieciowe.
ER 2 (Ogranicznik temperatury)
Przegrzanie zasobnika. Zapewnij pobór ciepłej wody i ręcznie odblokuj ogranicznik temperatury.
ER 9 (Długi czas podgrzewania)
Sprawdź poprawność działania pompy ciepła oraz grzałki elektrycznej EHT.
Przed użyciem
- Sprawdź, czy pomieszczenie ma objętość min. 20 m³.
- Upewnij się, że w pomieszczeniu nie ma otwartych źródeł ognia.
- Zapewnij dostęp do odpływu kondensatu.
- Sprawdź, czy zasilanie 230V jest zabezpieczone (max 16A).
- Upewnij się, że zasobnik jest całkowicie napełniony wodą przed włączeniem.
Ilustracje i schematy
- Schemat połączeń elektrycznych (str. 49)
- Schemat instalacji wodnej (str. 23)
- Wymiary i przyłącza (str. 16)
- Wymagane odstępy montażowe (str. 14)
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do podgrzewania wody użytkowej.
- Nie stosować w pomieszczeniach z otwartym ogniem.
- Wymagany montaż termostatycznego zaworu mieszającego przy temp. > 60°C.
