Instrukcja obsługi pompy ciepła Viessmann Vitocal 100-WA
Szybki przewodnik techniczny dla pompy ciepła Viessmann Vitocal 100-WA. Zawiera dane techniczne, wytyczne instalacji, wymagania dotyczące jakości wody, schematy połączeń elektrycznych oraz instrukcje dla systemów z obiegiem zamkniętym i...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Dokument ten jest przeznaczony dla licencjonowanych wykonawców i zawiera dane techniczne oraz wytyczne instalacyjne dla dwustopniowych pomp ciepła typu woda-powietrze Viessmann Vitocal 100-WA. Kluczowe aspekty obejmują konieczność zapewnienia odpowiedniej izolacji akustycznej i antywibracyjnej, rygorystyczne wymagania dotyczące jakości wody w systemach otwartych i zamkniętych oraz konieczność stosowania roztworu glikolu propylenowego w systemach zamkniętych.
Opis urządzenia
Vitocal 100-WA to dwustopniowa pompa ciepła zaprojektowana do ogrzewania i chłodzenia budynków oraz produkcji ciepłej wody użytkowej (CWU). Urządzenie posiada zintegrowany desuperheater z pompą, dwustopniowy kompresor oraz panel informacyjny. Jest kompatybilne zarówno z systemami o obiegu otwartym, jak i zamkniętym.
Instalacja i montaż
Urządzenie należy lokalizować w ogrzewanym pomieszczeniu technicznym, w pobliżu odpływu podłogowego. Zaleca się montaż w pobliżu ściany zewnętrznej dla łatwiejszego podłączenia do pętli gruntowej. Minimalna temperatura w pomieszczeniu technicznym nie może spaść poniżej 15°C (60°F). Podczas instalacji należy zapewnić odpowiednie odstępy serwisowe (24 cale / 600 mm z przodu) oraz stosować podkładki tłumiące drgania.
Połączenia hydrauliczne
Wszystkie połączenia hydrauliczne muszą być wykonane zgodnie z lokalnymi przepisami. Należy stosować metodę dwóch kluczy przy dokręcaniu złączy, aby uniknąć uszkodzenia wewnętrznych rur. Zabrania się stosowania rur PVC lub CPVC do połączeń pętli gruntowej (mogą być używane tylko do linii kondensatu). Wymagane jest stosowanie zaworów odcinających.
Systemy z obiegiem zamkniętym i otwartym
W systemach zamkniętych konieczne jest utrzymanie minimum 25% roztworu glikolu propylenowego, aby zapobiec zamarzaniu. W systemach otwartych wymagana jest woda o wysokiej jakości, a stosowanie filtra siatkowego (18-20 mesh) jest niezbędne do ochrony wymiennika ciepła przed zanieczyszczeniami.
Instalacja elektryczna
Instalacja musi być wykonana przez licencjonowanego elektryka zgodnie z lokalnymi przepisami (NEC w USA lub CEC w Kanadzie). Każdy obwód musi posiadać własny wyłącznik zasilania w pobliżu systemu. Należy upewnić się, że przewody L1, L2 i G są poprawnie podłączone i nie zamienione.
Konserwacja i czyszczenie
System wymaga regularnej kontroli jakości wody oraz czyszczenia filtrów (w systemach otwartych). Nie należy uruchamiać pompy ciepła podczas prac budowlanych lub remontowych, gdyż pył może uszkodzić wężownicę powietrzną i system odprowadzania kondensatu, co powoduje utratę gwarancji.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Zamarzanie systemu w obiegu zamkniętym
Utrzymuj minimum 25% roztworu glikolu propylenowego w systemie przez cały czas.
Uszkodzenie wymiennika ciepła w systemie otwartym
Zastosuj filtr siatkowy 18-20 mesh i upewnij się, że jakość wody mieści się w dopuszczalnych zakresach (pH 7-9, niska zawartość żelaza i osadów).
Hałas i wibracje urządzenia
Zastosuj elastyczne złącza kanałów, podkładki tłumiące drgania pod urządzeniem oraz izolację akustyczną na pierwszych 6 stopach kanałów nawiewnych i powrotnych.
Utrata gwarancji
Nie uruchamiaj urządzenia podczas prac budowlanych/remontowych oraz nie używaj rur PVC/CPVC do połączeń pętli gruntowej.
Przed użyciem
- Sprawdź, czy temperatura w pomieszczeniu technicznym wynosi co najmniej 15°C.
- Upewnij się, że wszystkie połączenia hydrauliczne są wykonane metalowymi złączami w promieniu 12 cali od desuperheatera.
- Sprawdź, czy system posiada odpowiednie zawory odcinające i spustowe.
- Upewnij się, że instalacja elektryczna jest uziemiona i zgodna z lokalnymi przepisami.
- Sprawdź, czy w systemach zamkniętych zastosowano odpowiednie stężenie glikolu (min. 25%).
- Usuń zaślepki z połączeń pętli gruntowej przed instalacją.
Parametry w praktyce
- Heating/Cooling Capacity
- Wydajność grzewcza i chłodnicza urządzenia w MBH oraz kW, zależna od modelu.
- MCA (Minimum Circuit Ampacity)
- Minimalna obciążalność prądowa obwodu, niezbędna do doboru przewodów i zabezpieczeń.
- Max. Overcurrent Protection
- Maksymalna wartość zabezpieczenia nadprądowego dla danego modelu.
- Design Pressure (High/Low)
- Ciśnienie projektowe dla strony wysokiej i niskiej układu chłodniczego (600/40 PSIG).
Ilustracje i schematy

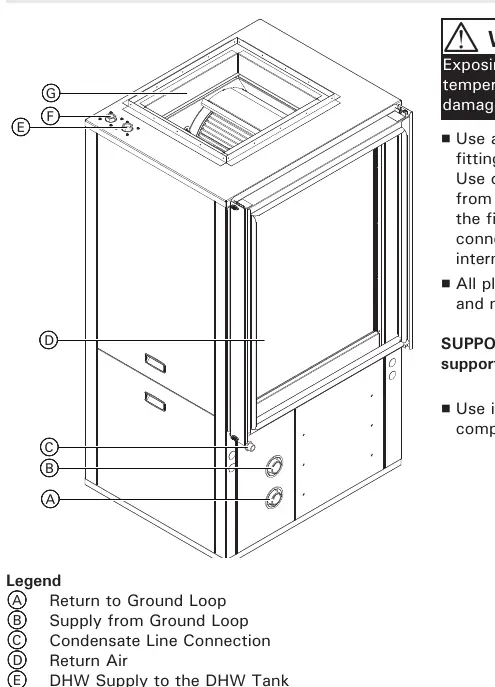

- Schemat połączeń hydraulicznych (str. 6) pokazuje poprawne podłączenie pętli gruntowej, CWU i linii kondensatu.

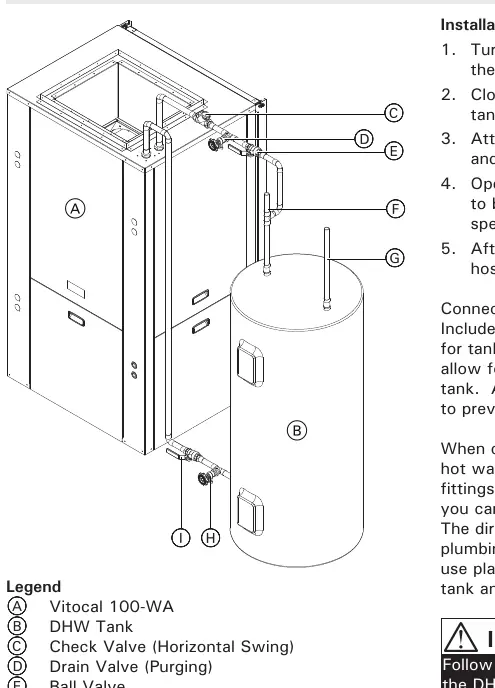

- Schemat instalacji CWU (str. 10) ilustruje montaż z zaworami odcinającymi i spustowymi.
- Schematy elektryczne (str. 18-27) przedstawiają szczegółowe połączenia dla różnych modeli i napięć zasilania.

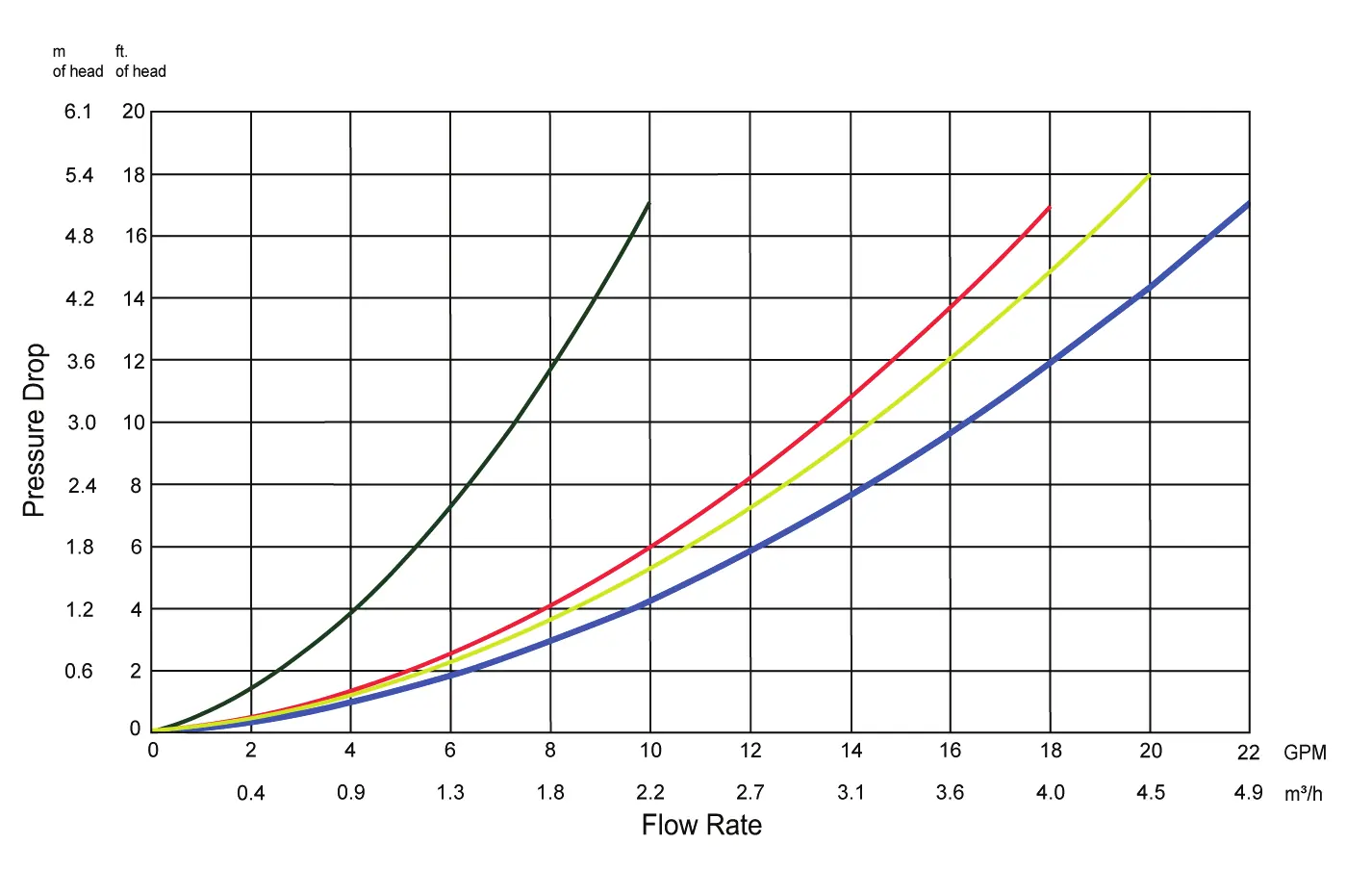

- Wykresy spadku ciśnienia (str. 9) pomagają w doborze pompy obiegowej dla różnych przepływów.
Zgodność modelu

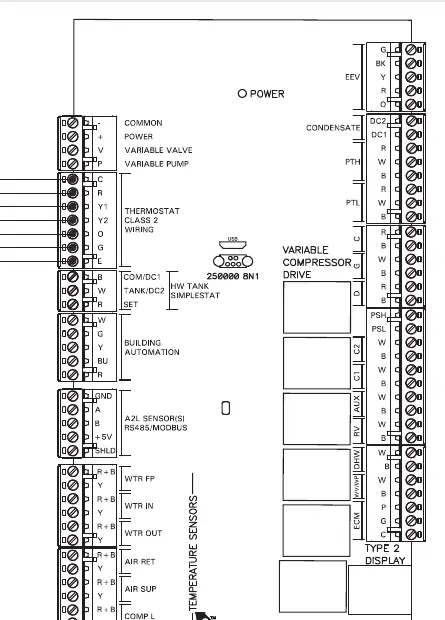

- Wymagany termostat: 2 stopnie grzania + ogrzewanie pomocnicze, 2 stopnie chłodzenia, programowalny 7-dniowy.
